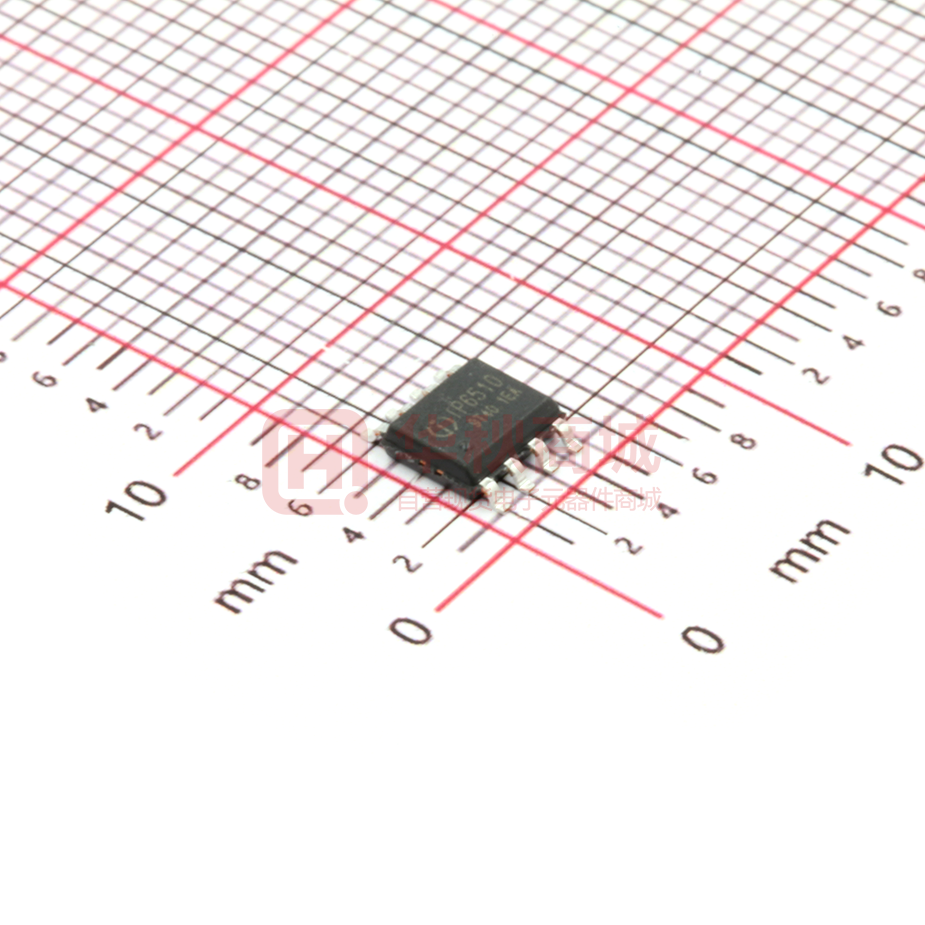

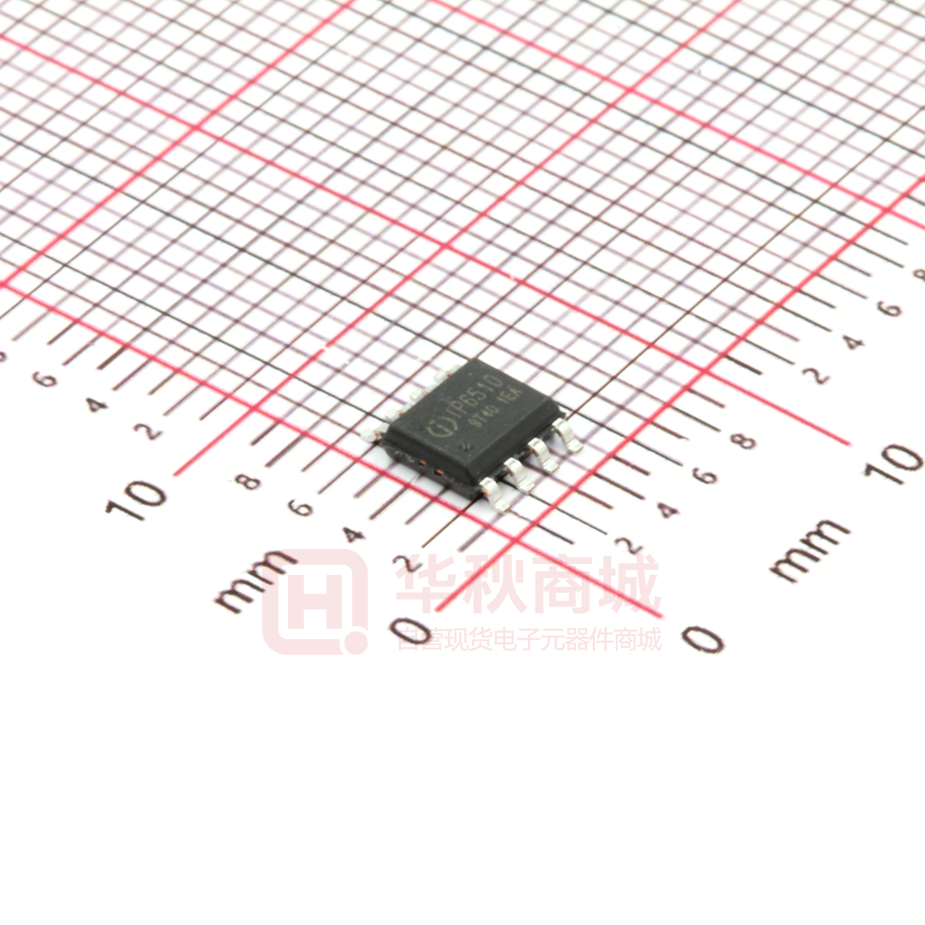

IP6510

刘成嗣 IP6510 最大输出 18W，集成 Type-C PD 输出和各种快充输出协议 (DCP/QC2.0/QC3.0/FCP/AFC / USB PD)的 SOC IC 1 特性 3 简介  IP6510 是一款集成同步开关的降压转换器、支 持 9 种输出快充协议、支持 Type-C 输出和 USB PD 协议，为车载充电器、快充适配器、智能排插提供 完整的解决方案。 IP6510 内置功率 MOS，输入电压范围是 4.5V 到 32V，输出电压范围是 3V 到 12V， 能提供最大 18W 的输出功率，能够根据识别到的快充协议自动调整 输出电压和电流，典型输出电压和电流有： 5V@3.1A，7V@2.4A，9V@2A，12V@1.5A。IP6510 的降压转换效率高至 97%。 IP6510 的输出具有 CV/CC 特性，当输出电流小 于设定值，输出 CV 模式，输出电压恒定；当输出 电流大于设定值，输出 CC 模式，输出电压降低。 IP6510 的输出电压带有线补功能，输出电流增 大后会相应提高输出电压，用以补偿连接线阻抗引 起的电压下降。 IP6510 具有软启动功能，可以防止启动时的冲 击电流影响输入电源的稳定。 IP6510 支持 Type-C 接口输出，集成各种快充协 议，可以通过 CC1/CC2 或 DP/DM 来自动识别输出端 接入设备所支持的快充协议，然后自动调整输出电 压和电流。IP6510 支持的快充协议有：DCP（苹果、 三星和 BC1.2）、高通 QC2.0/QC3.0、华为快充协议 FCP，三星快充协议 AFC，IP6510 支持 USB PD 输出 协议。 IP6510 有多种保护功能，具有输入过压、欠压 保护，输出过流、过压、欠压、短路保护等功能 IP6510 采用 ESOP8 封装。    同步开关降压转换器  内置功率 MOS  输入工作电压范围：4.5V 到 32V  输出电压范围：3V 到 12V，根据快充协议 自动调整  输出功率：最大 18W（5V@3.1A，7V@2.4A, 9V@2A,12V@1.5A）  输出电压有线补功能，100mv/A  输出具有 CV/CC 特性（输出电流小于设定 值，输出 CV 模式；输出电流大于设定值， 输出 CC 模式）  转换效率最高达 97%  软启动功能 支持 Type-C 输出接口和 USB PD 协议  支持 5V、9V、12V PD 输出协议 输出快充  支持 BC1.2、Apple、三星协议  支持 QC2.0、QC3.0 快充协议  支持华为快充协议 FCP  支持三星快充协议 AFC 多重保护、高可靠性  输入过压、输入欠压、输出短路、输出过 流保护  整机过温保护  ESD 4KV，直流耐压 48V 2 应用    车载充电器 快充适配器 智能排插 V1.0 www.injoinic.com 1/9 Copyright © 2017, Injoinic Corp. 刘成嗣 15813810351 IP6510 22uH L1 VOUT SW C5 C4 10uF 220uF CC1 CC2 DM R2 3.3 K DP R1 2R C6 1nF C3 0.1uF BST 3 CC2 2 4 CC1 7 TYPEC车 车 1 VOUT IP6510 ESOP8 VIN车 车 4.532V VIN DP C2 22uF C1 100uF L2 6 DM 8 5 车 车 图 1 IP6510 简化应用原理图 4 引脚定义 VOUT 1 8 CC2 VIN 2 7 CC1 6 DP 5 DM IP6510 LX 3 BST 4 图 2 ESOP8 IP6510 引脚图 序号 名称 描 述 1 VOUT 输出电压反馈引脚 2 VIN 输入电压引脚，靠近 IC 需要放置滤波电容，推荐 22uF 3 SW DCDC 开关节点，连接电感 4 BST 自举电路引脚，紧靠芯片 BST 引脚和 LX 引脚放置自举电容，为上管栅 极驱动提供电压 5 DM USB 快充识别信号 DM 6 DP USB 快充识别信号 DP 7 CC1 Type-C 检测引脚 CC1 8 CC2 Type-C 检测引脚 CC2 9(EPAD) GND 功率地和散热地，需要保持与 GND 良好接触 V1.0 http://www.injoinic.com/ 2/9 Copyright © 2017, Injoinic Corp. 刘成嗣 15813810351 IP6510 6 极限参数 参数 符号 值 单位 输入电压范围 VIN -0.3 ~ 48 V LX 电压范围 VLX -0.3 ~ VIN+0.3 V DM/DP/CC1/CC2 电压范围 VDM/DP/CC1/CC2 -0.3 ~ 6 V 结温范围 TJ -40 ~ 150 ℃ 存储温度范围 Tstg -60 ~ 150 ℃ 热阻（结温到环境） θJA 40 ℃/W 人体模型（HBM） ESD 4 KV *高于绝对最大额定值部分所列数值的应力有可能对器件造成永久性的损害，在任何绝对最大额定值条件下 暴露的时间过长都有可能影响器件的可靠性和使用寿命 7 推荐工作条件 参数 符号 最小值 典型值 最大值 单位 输入电压 VIN 4.5 12/24/28 32 V *超出这些工作条件，器件工作特性不能保证。 8 电气特性 除特别说明，TA=25℃，L=22uH，VIN=12v，Vout=5v 参数 符号 测试条件 最小 值 典型 值 最大 值 单位 4.5 12 32 V 输入系统 输入电压 VIN 输入欠压阈值 输入过压阈值 输入静态电流 待机电流 VIN-UV VIN-OV IQ Istandby 上升电压 4.5 V 下降电压 4 V 上升电压 34 V 下降电压 32 V VIN=12V，VOUT=5V@0A 2 mA 230 uA 50 mΩ VIN=10V 功率开关系统 上管导通电阻 V1.0 RDS(ON) http://www.injoinic.com/ 3/9 Copyright © 2017, Injoinic Corp. 刘成嗣 15813810351 IP6510 下管导通电阻 开关频率 RDS(ON) 40 mΩ FS 220 KHz 输出系统 输出电压 VOUT 输出电压纹波 软启动时间 输出线补电压 输出 CC 模式最大电 流 ΔVOUT TSS VCOMP IOUT 3 5 12 V VIN=12V，VOUT=5V@3A 120 mV VIN=12V，VOUT=9V@2A 120 mV VIN=24V，VOUT=12V@1.5A 120 mV VIN=12V，VOUT=5V 10 ms VIN=12V，VOUT=5V，IOUT=1A 100 mV VIN=12V，VOUT
