PB-02

PB-02

  • 厂商:

    AI-THINKER(安信可)

  • 封装:

    MODULE_18X18MM_TM

  • 描述:

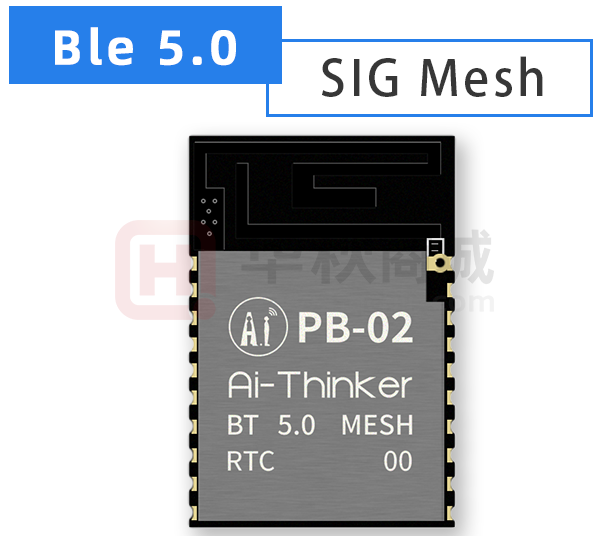

    蓝牙5.0模块PB-02

  • 数据手册
  • 价格&库存
PB-02 数据手册
PB-02 规格书 V1.0 PB-02 规格书 版本 V1.0 版权 ©2020 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 1 页 共 17 页 PB-02 规格书 V1.0 免责申明和版权公告 本文中的信息,包括供参考的 URL 地址,如有变更,恕不另行通知。 文档“按现状”提供,不负任何担保责任,包括对适销性、适用于特定用途或非侵 权性的任何担保,和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责 任,包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用许可,不管是明示许可还是暗示许可。 文中所得测试数据均为安信可实验室测试所得,实际结果可能略有差异。 蓝牙 联盟成员标志归 蓝牙 联盟所有。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产,特此声明。 最终解释权归深圳市安信可科技有限公司所有。 注 意 由于产品版本升级或其他原因,本手册内容有可能变更。深圳市安信可科技有限公 司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作 为使用指导,深圳市安信可科技有限公司尽全力在本手册中提供准确的信息,但是深圳 市安信可科技有限公司并不确保手册内容完全没有错误,本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 2 页 共 17 页 PB-02 规格书 V1.0 文件制定/修订/废止履历表 版本 日期 V1.0 2020.05.29 Copyright © 2020 制定/修订内容 首次制定 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 制定 核准 谢一骥 第 3 页 共 17 页 PB-02 规格书 V1.0 目录 一、 产品概述....................................................................................................................................................5 二、 电气参数....................................................................................................................................................7 三、 外观尺寸....................................................................................................................................................9 四、管脚定义....................................................................................................................................................10 五、原理图........................................................................................................................................................12 六、设计指导....................................................................................................................................................12 七、回流焊曲线图............................................................................................................................................16 八、包装信息....................................................................................................................................................17 九、联系我们....................................................................................................................................................17 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 4 页 共 17 页 PB-02 规格书 V1.0 一、 产品概述 PB-02 是一款基于 PHY6212 芯片设计的,符合 BLE 5.0 低功耗的蓝牙模块;支持 SIGMesh。PHY6212 搭载 ARM® Cortex™-M0 32 位处理器,配备 138KB SRAM,具有超低功耗、 高性能和无线多模的特点,支持安全性、应用和无线更新的 BLE 功能。 PB-02 模块拥有蓝牙 mesh 组网功能;设备之间通过对等星型网络通讯,采用蓝牙广 播进行通讯,可保证多设备情况下响应及时。它主要应用于智能灯控、智能穿戴、零售 支付等物联网领域;可满足低功耗、低延时、低成本的无线数据通信的要求。 特性  1.1mm 间距 SMD-20 封装  6 路 PWM 输出  天线采用 PCB 板载天线;同时预留了半孔焊盘和天线孔。半孔焊盘可把天线引导主板 上,天线孔可在模组上直接焊接弹簧天线  亮度(占空比)调整范围 5%-100%  出厂默认冷色暖色占空比各 50%  PWM 输出频率 1KHz  带小夜灯功能  带墙壁开关切换色温功能 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 5 页 共 17 页 PB-02 规格书 V1.0 主要参数 表 1 主要参数说明 模块型号 PB-02 尺寸 12.2*18.6*2.3(±0.2)MM 封装 SMD-20 无线标准 蓝牙 5.0 频率范围 2400 ~ 2483.5MHz 最大发射功率 最大值 10dBm 接收灵敏度 -93±2dBm 接口 GPIO/PWM/SPI/ADC 工作温度 -40℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 125 ℃ , < 90%RH 供电范围 供电电压 2.7V ~ 3.6V,供电电流≥50mA 深度睡眠模式:0.7uA(IO 口唤醒) 功耗 休眠模式:2uA(RTC 唤醒) RX 模式:7mA TX(10dBm):25mA Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 6 页 共 17 页 PB-02 规格书 V1.0 二、 电气参数 电气特性 PB-02 模块是静电敏感设备,在搬运时需要采取特殊预防措施 绝对最大额定值 任何超过下列绝对最大额定值都可能导致模组损坏 名称 最小值 典型值 最大值 单位 供电电压 2.7 3.3 3.6 V I/O 电源电压(VCCIO) -0.3 - 3.6 V 工作温度 -40 - +85 ℃ 储存温度 -40 - +125 ℃ 功耗 参数名称 典型值 单位 发射功耗(10dBm) 25 mA 接收功耗 7 mA 浅度睡眠 2 uA 深度睡眠 0.7 uA Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 7 页 共 17 页 PB-02 规格书 V1.0 射频参数 发射功率 名称 平均功率 最小值 典型值 最大值 单位 - 8.5 10 dBm 最小值 典型值 最大值 单位 -95 -93 - dBm 接收灵敏度 名称 接收灵敏度 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 8 页 共 17 页 PB-02 规格书 V1.0 三、 外观尺寸 正面 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 背面 第 9 页 共 17 页 PB-02 规格书 V1.0 四、管脚定义 PB-02 管脚示意图 PB-02 模组共接出 20 个接口,如管脚示意图,管脚功能定义表是接口定义。 管脚功能定义表 脚序 1 名称 P34 功能说明 GPIO34,所有功能均可配置 *注:不支持中断功能和 ADC 功能 2 P00 GPIO00,所有功能均可配置/ JTAG_TDO *注:不支持 ADC 功能 3 P01 GPIO01,所有功能均可配置/ JTAG_TDI *注:不支持 ADC 功能 P02 GPIO02,所有功能均可配置/ JTAG_TMS *注:不支持 ADC 功能 5 P03 GPIO03,所有功能均可配置/ JTAG_TCK *注:不支持 ADC 功能 6 TM 烧录模式选择,此引脚高电平上拉,开机启动进入烧录模式 7 TXD 串口 URAT_TXD 4 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 10 页 共 17 页 PB-02 规格书 V1.0 8 RXD 串口 URAT_RXD 9 GND 接地 10 3V3 电源供电,典型值 3.3V 11 P15 GPIO15,所有功能均可配置/ AIO 12 P14 GPIO14,所有功能均可配置/ AIO 13 P31 GPIO31,所有功能均可配置 *注:不支持中断功能和 ADC 功能 14 SW2 GPIO25,所有功能均可配置/测试模式启动配置[1],此引脚 高电平上拉,开机启动进入测试模式 15 SW1 GPIO24,所有功能均可配置/测试模式启动配置[0] 16 P23 GPIO23,所有功能均可配置 *注:不支持中断功能和 ADC 功能 17 P18 GPIO18,所有功能均可配置/ AIO / PGA 差分正输入 *注:不支持中断功能 18 P20 GPIO20,所有功能均可配置/ AIO /麦克风偏置输出 *注:不支持中断功能 19 RST 复位引脚 20 ANT 天线接口 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 11 页 共 17 页 PB-02 规格书 V1.0 五、原理图 六、设计指导 1、应用电路 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 12 页 共 17 页 PB-02 规格书 V1.0 2、推荐模组封装设计尺寸 注意:此为 PB-02 模组封装图,推荐依照此图来设计 PCB 板,使模组能 PCB 板上正常工 作;且设计焊盘时需注意,不能把 PCB 上的焊盘设计的比模组对应焊盘内缩偏移,而 PCB 焊盘相对模组焊盘外扩则不影响模组使用。 3、天线布局要求 (1)、在主板上的安装位置,建议以下 2 种方式: 方案一:把模组放在主板边沿,且天线区域伸出主板边沿。 方案二:把模组放在主板边沿,主板边沿在天线位置挖空一个区域。 (2)、为了满足板载天线的性能,天线周边禁止放置金属件,远离高频器件。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 13 页 共 17 页 PB-02 规格书 V1.0 4、供电 (1)、推荐 3.3V 电压,峰值 50mA 以上电流 (2)、建议使用 LDO 供电;如使用 DC-DC 建议纹波控制在 30mV 以内。 (3)、DC-DC 供电电路建议预留动态响应电容的位置,可以在负载变化较大时,优化输 出纹波。 (4)、3.3V 电源接口建议增加 ESD 器件。 5、PWM 调光方案设计说明 对于需要调光功能的灯具,只需要将对应颜色的 PWM 引脚连接到后级驱动电路的控制 端即可;PWM 独立输出占空比为 100 级可调的数字信号,后级电路可以是电压驱动型也可 以是电流驱动型。 连接示意图 6、LED 驱动参考设计 PB-02 模块应用只需要搭配 3.3V 供电,以及简单的驱动电路,即可实现智能灯控, 以 MOS 管驱动一路正白光为例,设计参考如下图;CW_I 为模块正白光的 PWM 输出引脚, Q1 为 MOS 管,WW 为 LED 灯珠,其他 4 路灯驱动电路与这一路的设计方法一样。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 14 页 共 17 页 PB-02 规格书 V1.0 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 15 页 共 17 页 PB-02 规格书 V1.0 七、回流焊曲线图 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 16 页 共 17 页 PB-02 规格书 V1.0 八、包装信息 如下图示,PB-02 的包装为编带包装。 九、联系我们 官方官网:https://www.ai-thinker.com 开发 DOCS:https://docs.ai-thinker.com 官方论坛:http://bbs.ai-thinker.com 样品购买:https://anxinke.taobao.com 商务合作:sales@aithinker.com 技术支持:support@aithinker.com 公司地址:深圳市宝安区西乡固戍华丰智慧创新港 C 栋 410 联系电话:0755-29162996 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 17 页 共 17 页
