物料型号为WL2851E,是一款高输入电压、低静态电流、高速度、低降线性调节器,具有高纹波抑制能力。
以下是对PDF文档的中文分析:
器件简介:
- WL2851E系列是一款高精度、高输入电压、低静态电流、高速度、低降下的线性调节器,采用双极互补金属氧化物半导体工艺制造。
- 设备提供过流限制和过温保护,确保在良好条件下工作。
引脚分配:

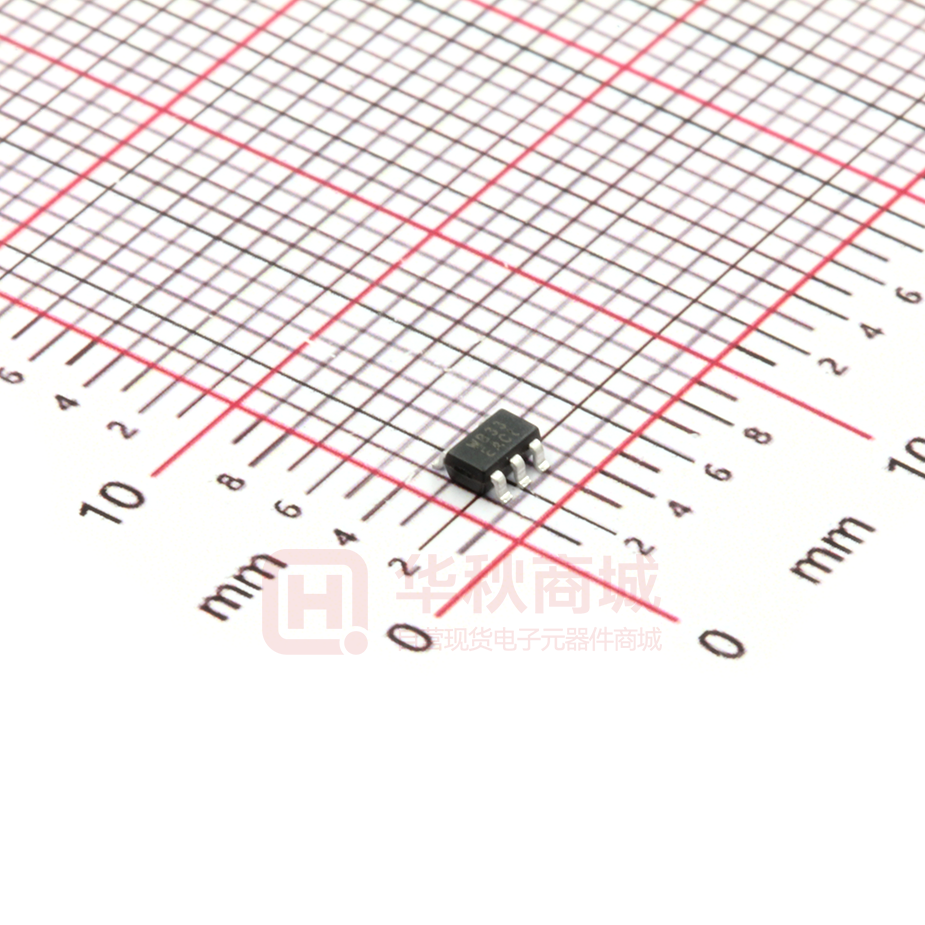

- WL2851E调节器采用标准SOT-23-5L封装。
- 引脚配置:1脚VIN(电压输入)、2脚GND(地)、3脚和4脚NC(不连接)、5脚VOUT(电压输出)。
参数特性:
- 供电电压:4.75V至40V
- 输出范围:1.8V至5.7V
- 输出精度:小于±2%
- 输出电流:在VIN-VOUT=2V时,典型值为150mA
- 降下电压:在IOUT=30mA时,为240mV
- 静态电流:在VIN=7V时,典型值为10μA
- 推荐电容:10μF
功能详解:
- 包括电流限制、VREF参考电压和OTP(一次性可编程)保护。
应用信息:
- 典型应用图示了WL2851E的连接方式,强调了Cin和Cout应尽可能靠近Vin和Vout引脚。
封装信息:
- WL2851E提供SOT-23-5L封装,标准产品无铅无卤素。
- 订购信息包括输出电压、封装类型、工作温度范围、标记信息和运输方式。
绝对最大额定值和推荐工作条件提供了器件的极限参数和建议的工作条件。
电气特性详细列出了在特定条件下的输入范围、输出范围、输出电压、最大输出电流、静态电流、降下电压、线路调节、负载调节、输出噪声、纹波抑制、热保护和温度系数等参数。
典型特性图表显示了静态电流、输出电压与温度、负载电流的关系,以及降下电压和纹波抑制随频率变化的特性。
订购信息提供了详细的订购型号、输出电压、封装、工作温度范围、标记和运输信息。
封装外形尺寸提供了SOT-23-5L封装的详细尺寸数据。
以上是对PDF文档的中文分析,涵盖了物料型号WL2851E的主要特性和应用信息。
