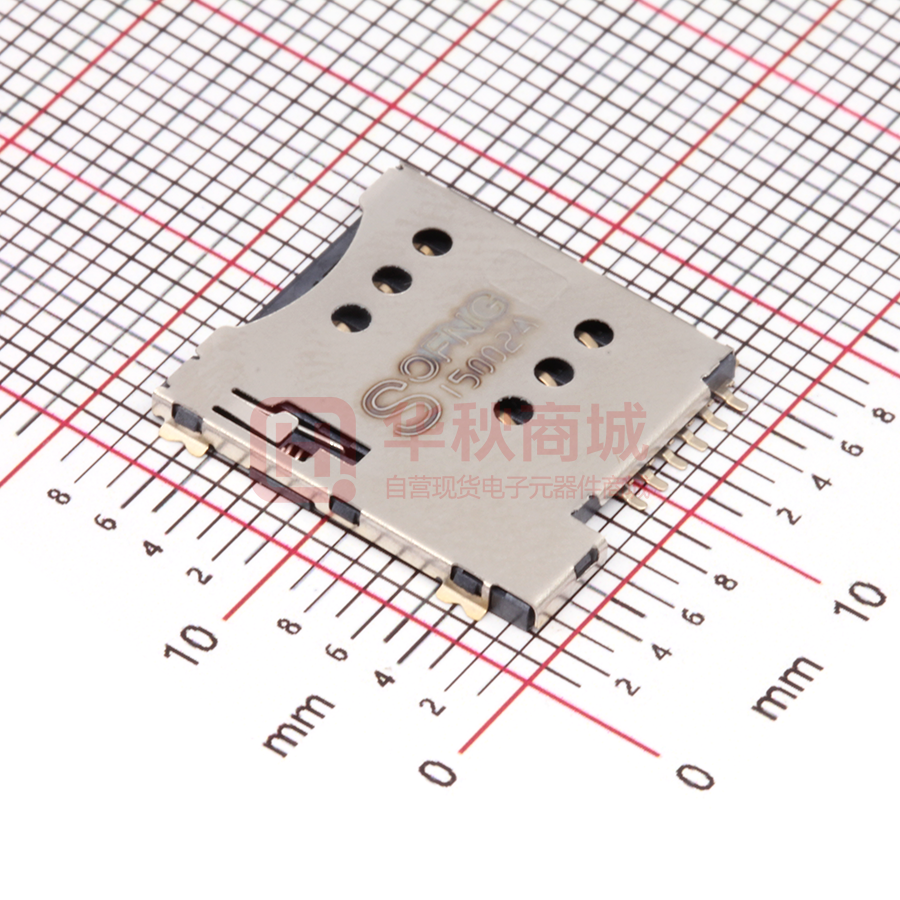

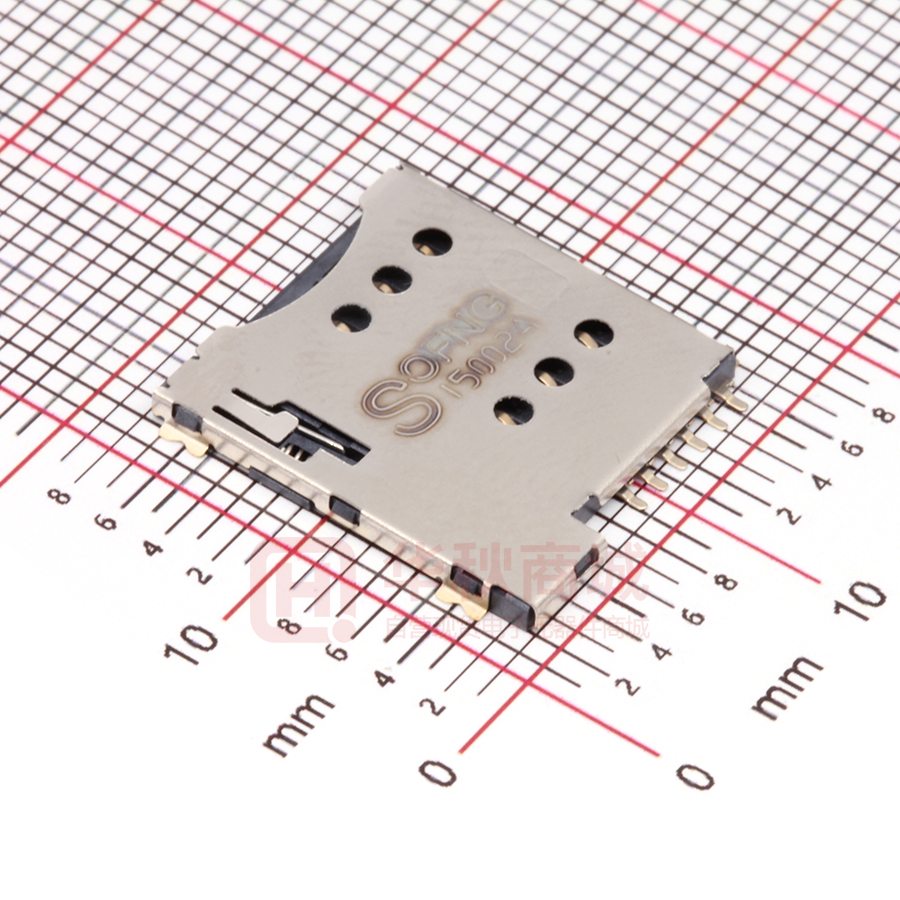

SIM-002-P6

Memory-Card-Sockets C ONNECTORS Operation:Push-Push LTEM NO.:SIM-002-P6 (MICRO-SIM CARD SOCKETS) Unit:mm 未标注尺寸依照 3D 文档；未标注公差参考图 面公差表； 带▲标注为重点管制尺寸。 SIM CARD Pin No. Pin NAME Type Description C ① 卡電源 1 VCC C ② 復位 1 RST C ③ 時鐘 1 CLK C ⑤ 接地 1 GND C ⑥ Vpp 1 VPP C ⑦ 輸入/輸出 1 I/O sofng.com C ONNECTORS CIRCUIT BOARD SIZE (Vertical view) Technical parameter ╲ LEVEL ╲ PROJECT Electrical Properties Initial Contact Resistance Contact Resistance Withstand Voltage Durable Performance A[better product] B[average product] C[low product] 30mΩ max. 30mΩ max. no data! 100MΩ min.100V DC 300V AC for 1min 側向導入 LATERAL Skey/PD：50MΩ min.100V DC 精密部品 NICETY 250 V AC for 1min There No Load 8,000 Cycles 7,000 Cycles no data! Rated Load 6,500 Cycles 50mΩ max. 5,000 Cycles 30mΩ max. no data! Insertion Force 表面貼裝 SMT 4.0Kgf MAX (Springback: 可靠 STABILIZE 適合環保 RoHS ) Material declaration No. NAME MATERIAL PLATING ①A 基座 LCP 30%G/F (Black)耐热塑胶 - ②B 滑块 PA6T 30%G/F (Black)耐热尼龙 SET ③C 接触端子 C5191R-H (t=0.15mm)磷青铜【锡 30u〞基镀金 1u〞】 G/F ④D 外壳 SUS301-3/4H(t=0.15mm)不锈钢【焊点镀金 1u〞】 G/F ⑤E 线簧 象唛钢线 OD=0.21mm - ⑥F 弹簧 SUS304(t=0.30mm)不锈钢 - Other size 注記 NOTICE 1.碩方電子公司擁有最終解釋權；The company reserves the right of final interpretation； 2.文件禁止外洩、轉載；Leaked and reproduced prohibited； 3.未經授權修改無效。Modify is invalid. 本品不屬於危害性廢棄物,須丟棄 時可以委託回收商予以回收再生 處理。Products do not belong to hazardous waste,When waste can recycling processing 運送時本產品不要直接與水、酸 鹼性化學物質接觸,或放置於含有 以上氣體環境中,並且需要注意會 有滑落、側翻的危險發生；運輸 過程中不能有碰撞或者擠壓,須保 證溫度與濕度適中[常溫 25℃,濕 度在 50℃以內],不可導致材料變 形或氧化。
