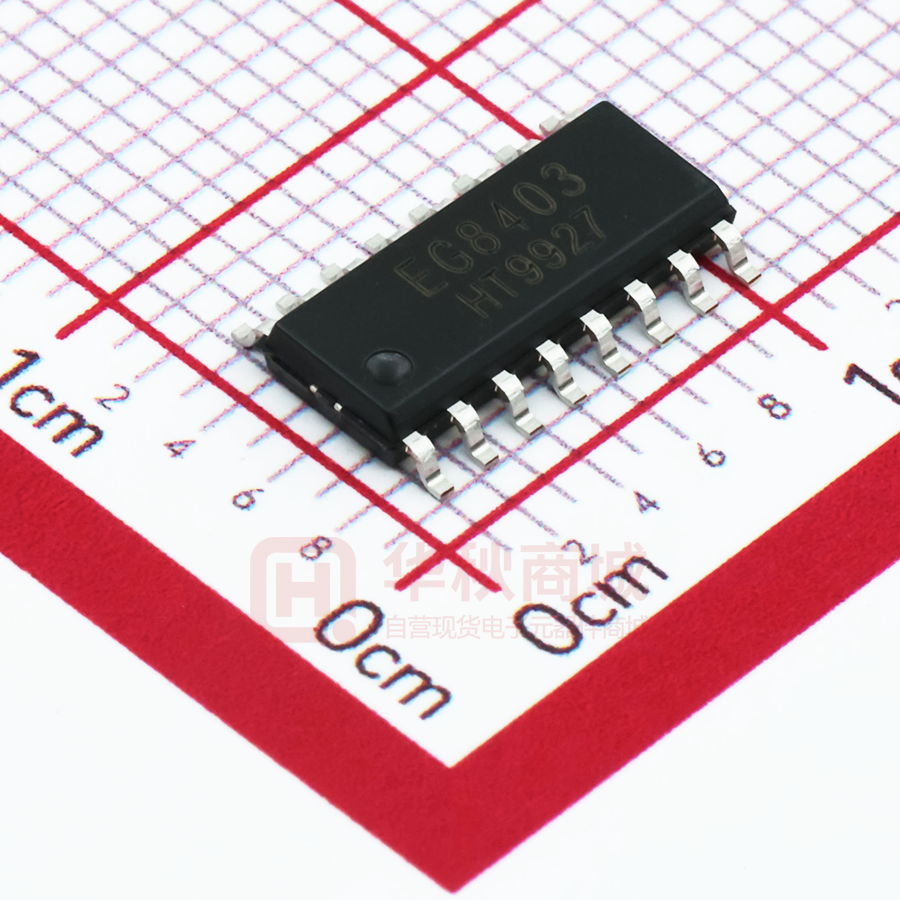

EG8403

ELECTRONIC GIANT EG8403芯片用户手册 3W无滤波器D类立体声音频功放 2011 © 屹晶微电子有限公司 版权所有 REV 1.0 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 版本变更记录 版本号 日期 描述 V1.0 2011 年 11 月 29 日 EG8403 数据手册初稿 2011 © 屹晶微电子有限公司 版权所有 www.EGmicro.com 1 / 11 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 目录 1. 2. 3. 4. 5. 6. 7. 8. 9. 特点 ..................................................................................................................................................................... 3 描述 ..................................................................................................................................................................... 3 应用领域 ............................................................................................................................................................. 3 引脚 ..................................................................................................................................................................... 4 4.1. 引脚定义 ............................................................................................................................................. 4 4.2. 引脚描述 ............................................................................................................................................. 4 结构框图 ............................................................................................................................................................. 5 典型应用电路 ..................................................................................................................................................... 5 6.1 EG8403 典型应用电路图 .................................................................................................................... 5 电气特性 ............................................................................................................................................................. 6 7.1 极限参数 ............................................................................................................................................. 6 7.2 典型参数 ............................................................................................................................................. 6 7.3 热信息 ................................................................................................................................................. 6 7.4 电气参数 ............................................................................................................................................. 6 应用信息 ............................................................................................................................................................. 8 8.1 最大增益 ............................................................................................................................................. 8 8.2 静音工作模式 ..................................................................................................................................... 8 8.3 关断工作模式 ..................................................................................................................................... 8 8.4 电源退耦 ............................................................................................................................................. 8 8.5 输入电容 ............................................................................................................................................. 8 8.6 模拟基准旁路电容（CBYP） ................................................................................................................ 9 8.7 电源开启/关闭时噼噗噪声 ............................................................................................................... 9 8.8 欠压锁定（UVLO） ............................................................................................................................. 9 8.9 短路电流保护（SCP） ....................................................................................................................... 9 8.10 过温保护 ............................................................................................................................................. 9 8.11 电磁辐射（EMI） ............................................................................................................................. 10 封装尺寸 ........................................................................................................................................................... 11 9.1 SOP16 封装尺寸 ................................................................................................................................ 11 2011 © 屹晶微电子有限公司 版权所有 www.EGmicro.com 2 / 11 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 EG8403 芯片数据手册 V1.0 1. 特点         无滤波器的 D 类放大器，低静态电流和低 EMI 在 4Ω 负载和 5V 电源条件下，提供高达 3W 输出功率 效率高达 90% 低 THD，低噪声 短路电流保护 热保护 极少的外围元器件，节省空间和成本 封装形式： SOP16 无铅封装 2. 描述 EG8403立体声D类音频功率放大器能够以D类放大器的效率提供AB类功率放大器的性能。采用低噪声， 无滤波器结构可以省去传统D类放大器的输出低通滤波器。需要极少的外围元件，从而节省PCB的空间和系 统成本，是便携式应用的理想选择。EG8403能够以高于85%的效率提供3W功率，同时具有系统关断及静音控 制功能。特殊的线路架构增强了抗噪声能力，减少了射频干扰。 3. 应用领域   LCD 电视、监视器 笔记本电脑   手机/免提电话 便携式 DVD 播放器，游戏机 2011 © 屹晶微电子有限公司 版权所有 www.EGmicro.com 3 / 11 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 4. 引脚 4.1. 引脚定义 OUTL+ OUTR+ 16 16 2 PGND PGND 15 15 3 OUTL- OUTR- 14 14 4 PVDD PVDD 13 13 5 MUTE SHDN 12 12 6 VDD GND 11 11 7 INL INR 10 10 8 VREF NC 9 EG8403 1 9 图 4-1. EG8403 管脚定义 4.2. 引脚描述 引脚序号 引脚名称 I/O 1 OUTL+ O 2,15 PGND GND 3 OUTL- O PVDD POWER 4,13 __________ 描述 左通道同相输出 功率地 左通道反相输出 功率电源 静音控制输入（低电平有效） 5 MUTE I 6 VDD POWER 7 INL I 左通道输入 8 VREF I 内部基准源，从 VREF 连接一个旁路电容到 GND 9 NC NC 10 INR I GND GND 11 __________ 模拟电源 空脚 右通道输入 模拟地 12 SHDN I 系统关断控制（低电平有效） 14 OUTR- O 右通道反相输出 16 OUTR+ O 右通道同相输出 2010 © 屹晶微电子有限公司 版权所有 www.EGmicro.com 4 / 11 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 5. 结构框图 PVDD VDD 6 4 PGND 2 VDD/2 INL 7 MODULATOR 16 +OUT_R 14 -OUT_R 8 VREF 1 +OUT_L 3 -OUT_L DRIVER Thermal Protection INR 5 12 Attenuation Decoder SHDN Interface Control MUTE INTERNAL OSCILLATOR BIAS AND REFERENCES OSC Current Protection MODULATOR 10 DRIVER VDD/2 11 13 GND PVDD 15 PGND 图 5-1. EG8403 结构框图 6. 典型应用电路 6.1 EG8403 典型应用电路图 VDD PVDD 1uF 0.47uF 7 DAC 10 0.1uF SHDN MUTE 8 12 5 1uF 470uF 6 4 1uF 13 VDD PVDD PVDD INL OUTL+ INR OUTL- VREF OUTRSHDN OUTR+ 1 3 14 16 MUTE GND NC 11 9 PGND 2 15 图 6-1. EG8403 典型应用电路图 2010 © 屹晶微电子有限公司 版权所有 www.EGmicro.com 5 / 11 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 7. 电气特性 7.1 极限参数 无另外说明，在 TA=25℃条件下 符号 参数名称 测试条件 最小 最大 单位 VDD 工作电压 - -0.3 5.5 V VI 输入电压 - -0.3 VDD+0.3 V TA 工作温度 - -40 85 ℃ TJ 工作结温 - -40 125 ℃ TSTG 存储温度 - -65 150 ℃ TSLD 焊接温度 5秒 - 300 ℃ 注：超出所列的极限参数可能导致芯片内部永久性损坏，在极限的条件长时间运行会影响芯片的可靠性。 7.2 典型参数 无另外说明，在 TA=25℃ 符号 参数名称 测试条件 最小 典型 最大 单位 VDD 电源电压 AVDD,PVDD 2.2 - 5.2 V VIH SHDN输入高电平 VDD=5.0V 1.3 - - VIL SHDN输入低电平 VDD=5.0V - - 0.4 VIH MUTE输入高电平 VDD=5.0V 1.3 - - ________ V ________ _________ V _________ VIL MUTE输入低电平 VDD=5.0V - - 0.4 7.3 热信息 无另外说明，在 TA=25℃ 符号 参数名称 测试条件 最小 典型 最大 单位 ΘJA 热阻 SOP-16 封装 - - 110 ℃/W 7.4 电气参数 VDD=5V,GAIN=25dB,R=8Ω ,T=25℃,除非另外注明 符号 VIN 参数名称 工作电压 测试条件 - - 最小 典型 最大 单位 2.2 - 5.0 V 2010 © 屹晶微电子有限公司 版权所有 www.EGmicro.com 6 / 11 屹晶微电子有限公司 EG8403 芯片数据手册 V1.0 D 类立体声音频功放 THD+N=10%,f=1KHz,RL=4Ω THD+N=1%,f=1KHz,RL=4Ω PO 输入功率 VDD=5.0V - 2.8 - VDD=3.6V - 1.3 - VDD=5.0V - 2.1 - VDD=3.6V - 1 - VDD=5.0V - 1.7 - VDD=3.6V - 0.8 - VDD=5.0V - 1.20 - VDD=3.6V - 0.6 - - 0.15 - - 0.14 - - 0.18 - - 0.16 - - - 25 - dB f=1KHz - -50 - dB f=1KHz - -85 - dB f=1KHz - 80 - dB A-weighting - 87 - - 136 - - 90 - - 85 - - 80 - - 5 - - 3.6 - - 3.5 - mA W THD+N=1%,f=1KHz,RL=8Ω VDD=5.0V,PO=0.5W,RL=8Ω F=1KHz THD+N VDD=3.6V,PO=0.5W,RL=8Ω 噪声 VDD=5.0V,PO=1W,RL=4Ω % F=1KHz VDD=3.6V,PO=1W,RL=4Ω GV 增益 PSRR 电源抑制比 CS 串扰 SNR 信噪比 VN 输出噪声 VDD=5.0V,Inputsac-grounded with CIN=0.47μF VDD=5.0V,PO=0.5W, RL=8Ω, GV=25dB VDD=5.0V,Vorms=1V,GV=25dB VDD=5.0V,Inputs floating with CIN=0.47μF No A-weighting Dyn 动态范围 η 效率 VDD=5.0V,THD=1% f=1KHz RL=8Ω,THD=10% % μV f=1KHz RL=4Ω,THD=10% VDD=5.0V IQ 静态电流 W W THD+N=10%,f=1KHz,RL=8Ω 总谐波失真 W % No Load VDD=3.0V VMUTE=0.3 dB mA IMUTE 静音电流 VDD=5.0V ISD 关断电流 VDD=2.5V to 5.5V VSD=0.3V -
