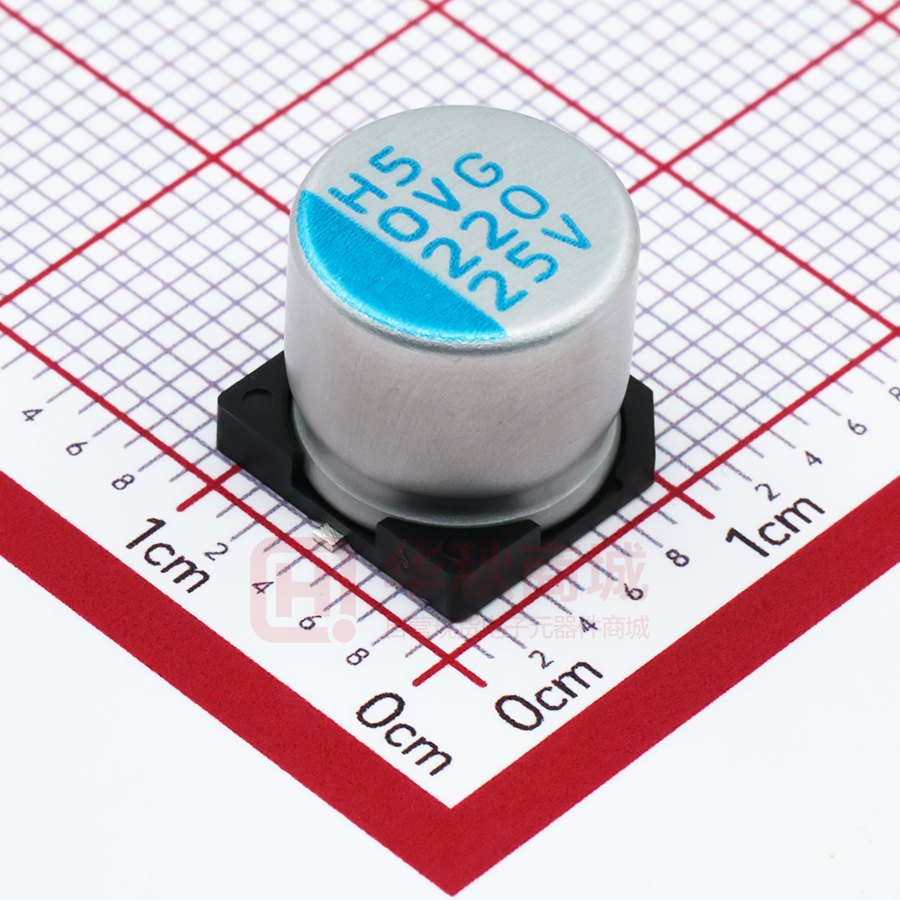

OVG221M1ETR-1010

OVG 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVG 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD L A 5 5.8 ± 0.3 5.3 6.3 5.8 ± 0.3 6.6 6.3 7.7 ± 0.3 6.6 8 6.7 ± 0.3 8.3 8 10.0 ± 0.5 8.3 10 7.7 ± 0.3 10.3 10 10.0 ± 0.5 10.3 10 12.6 +0.1/-0.4 10.3 (*)：5 ~ 6.3φ最大值為 0.4 标示 φD = 5 ~ 6.3 52 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 单位：毫米 B 5.3 6.6 6.6 8.3 8.3 10.3 10.3 10.3 C 5.9 7.2 7.2 9.0 9.0 11.0 11.0 11.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 0.7 ~ 1.3 P ± 0.2 1.5 2.0 2.0 3.1 3.1 4.7 4.7 4.7 OVG 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 额定静电容量 (µF/微法拉) 18.0 23.0 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 220 6.3 × 7.7 0.12 704 22 3,300 270 8 × 6.7 0.12 864 22 3,300 330 8 × 10 0.12 1,050 21 3,400 820 10 × 12.6 0.12 2,620 12 5,400 1,000 10 × 12.6 0.12 3,200 12 5,400 5 × 5.8 0.12 188 30 2,800 47 20V(1D) 制品尺寸 φD×L 56 5 × 5.8 0.12 224 30 2,800 120 6.3 × 5.8 0.12 480 25 3,200 150 6.3 × 7.7 0.12 600 25 3,200 180 8 × 6.7 0.12 720 25 3,200 220 8 × 10 0.12 880 23 3,400 560 10 × 10 0.12 2,240 18 4,100 0.12 110 40 2,450 22 5 × 5.8 27 5 × 5.8 0.12 135 40 2,450 39 6.3 × 5.8 0.12 195 30 2,800 47 6.3 × 5.8 0.12 235 30 2,800 6.3 × 5.8 0.12 280 30 2,800 2,800 OP-CAP 标准品一览表 56 25V(1E) 29.0 6.3 × 7.7 0.12 280 28 68 8 × 6.7 0.12 340 28 3,000 100 8 × 10 0.12 500 24 3,300 120 8 × 10 0.12 600 22 3,500 150 10 × 7.7 0.12 750 25 3,400 220 10 × 10 0.12 1,100 20 3,800 产品编码说明 ± 20% 25V 编带 151 M 1E TR - 1008 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVG系列 150微法拉 OVG 系列名 10φ×7.7L 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 53
