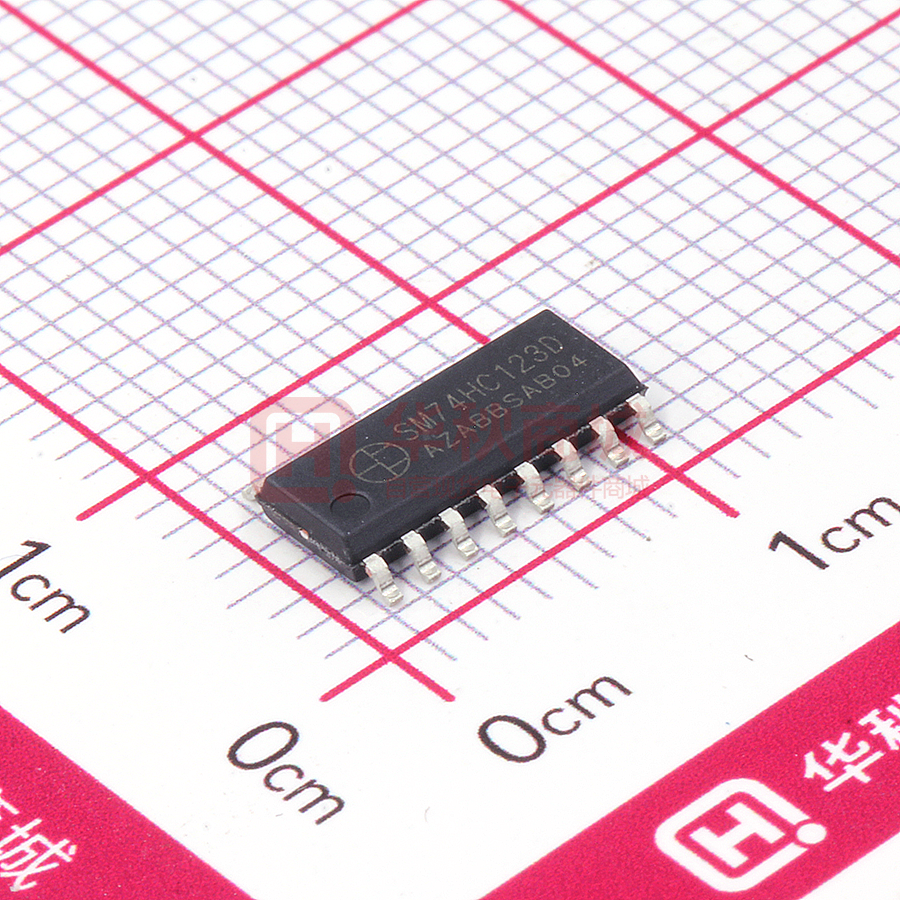

SM74HC123D

SM74HC123D 单稳态触发器 2011V1.1 SM74HC123D 概述 封装图 SM74HC123D 是一款带复位功能的双可 重触发单稳态触发器，兼容低功耗肖特基 TTL 电路 74LS123。 特性说明  采用 CMOS 工艺  工作电压：3.0V—5.0V  封装形式：SOP16 SOP16 应用领域  适用于数字电路中实现单稳态触发功能 管脚定义 1A 1B 1RD 1Q 2Q 2CEXT 2REXT/CEXT GND 电子邮件: market@chinaasic.com 网址: www.chinaasic.com 注：说明书更新版本请以公司网站公布为准 1 2 3 4 5 6 7 8 16 VDD 15 1REXT/CEXT 14 1CEXT 13 1Q 12 2Q 11 2RD 10 2B 9 2A Tel: 0755-26991392 Fax: 0755-26991336 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层 -1- SM74HC123D 单稳态触发器 2011V1.1 管脚说明 名称 功能说明 管脚号 1 A 、2 A 负沿触发输入 1、9 1B 、2B 正沿触发输入 2、10 1 RD 、2 RD 低电平复位，正沿触发输入 3、11 1Q、2Q、1 Q 、2 Q 输出 4、5、12、13 1REXT/CEXT、2REXT/CEXT 外部电容、电阻连接端口 7、15 1CEXT、2CEXT 外部电容连接端口 6、14 VDD 逻辑电源 16 GND 逻辑地 8 逻辑图 电子邮件: market@chinaasic.com 网址: www.chinaasic.com 注：说明书更新版本请以公司网站公布为准 Tel: 0755-26991392 Fax: 0755-26991336 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层 -2- SM74HC123D 单稳态触发器 2011V1.1 真值表 INPUT OUTPUT n RD n A nB nQ n Q L X X L H X H X L H X X L L H H L H H L H 电气参数 极限参数（Ta = 25℃） 参数 符号 范围 单位 逻辑电源电压 VDD -0.5 ～ +7.0 V 逻辑输入电压 VI1 VDD± 0.5 V 功率损耗 PD
