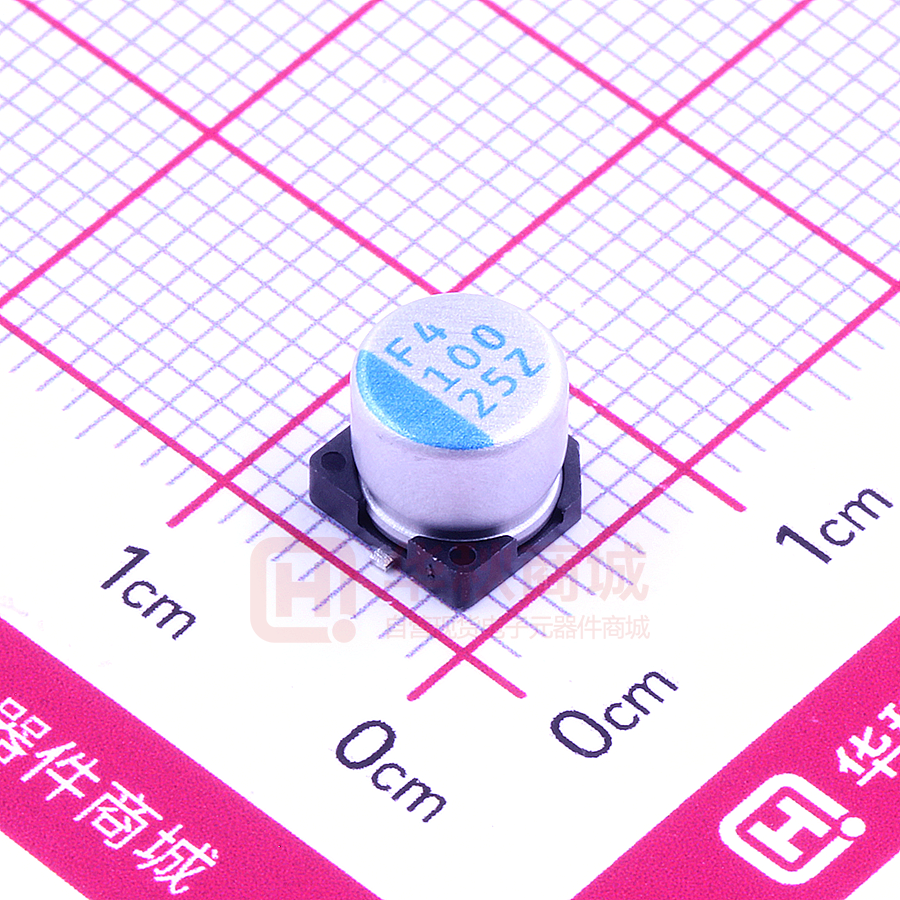

OVZ101M1ETR-0606

OCVZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCVZ 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD L A 5 5.7 ± 0.3 5.3 6.3 4.4 ± 0.2 6.6 6.3 5.9 +0.1/-0.3 6.6 6.3 7.7 ± 0.3 6.6 8 6.7 ± 0.3 8.3 8 12.0 ± 0.5 8.3 10 7.7 ± 0.3 10.3 10 9.9 +0.1/-0.3 10.3 10 12.6 +0.1/-0.4 10.3 (*)：5 ~ 6.3φ 最大值为 0.4 单位：毫米 B 5.3 6.6 6.6 6.6 8.3 8.3 10.3 10.3 10.3 C 5.9 7.2 7.2 7.2 9.0 9.0 11.0 11.0 11.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 0.7 ~ 1.3 P ± 0.2 1.5 2.0 2.0 2.0 3.1 3.1 4.7 4.7 4.7 标示 φD = 5 ~ 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 39 OP-CAP 规格表 OCVZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 180 5 × 5.7 0.12 330 6.3 × 4.4 0.12 390 6.3 × 5.9 6.3 × 5.9 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 300 19 2,800 500 16 3,180 0.12 300 14 3,160 0.12 300 16 3,500 等效串联电阻(ESR) 560 2.5V(0E) 6.3 × 7.7 0.12 420 9 4,200 8 × 6.7 0.12 500 20 3,370 820 8 × 12 0.15 500 9 5,380 1,200 10 × 7.7 0.12 600 13 4,450 1,500 8 × 12 0.15 750 12 5,150 2,700 10 × 12.6 0.15 1,350 9 5,600 150 5 × 5.7 0.12 300 20 2,730 270 6.3 × 5.9 0.12 300 15 3,160 330 6.3 × 5.9 0.12 300 15 3,160 390 6.3 × 7.7 0.12 468 9 4,200 2.9 OP-CAP 680 4V(0G) 4.6 8 × 6.7 0.12 500 22 3,220 8 × 12 0.15 500 9 5,380 560 1,000 10 × 7.7 0.12 800 14 4,300 1,200 8 × 12 0.15 960 12 4,700 1,500 8 × 12 0.15 1,200 12 4,700 2,200 10 × 12.6 0.15 1,760 9 5,700 120 5 × 5.7 0.12 300 21 2,660 6.3 × 4.4 0.12 500 18 3,000 6.3 × 5.9 0.12 300 15 3,160 6.3 × 5.9 0.12 415 17 3,390 6.3 × 7.7 0.12 623 9 4,200 8 × 6.7 0.12 491 22 3,220 8 × 12 0.15 1,033 13 4,700 10 × 7.7 0.12 1,033 14 4,300 10 × 12.6 0.15 1,890 10 5,560 68 5 × 5.7 0.12 300 23 2,540 120 6.3 × 5.9 0.12 300 22 2,600 150 6.3 × 7.7 0.12 450 15 3,400 270 8 × 6.7 0.12 500 22 3,220 470 10 × 7.7 0.12 940 19 3,800 5 × 5.7 0.12 300 27 2,350 220 330 6.3V(0J) 7.2 390 820 1,500 10V(1A) 12.0 39 16V(1C) 40 18.0 6.3 × 5.9 0.12 300 24 2,460 68 6.3 × 5.9 0.12 300 25 2,440 100 6.3 × 5.9 0.12 320 24 2,490 150 8 × 6.7 0.12 500 22 3,220 220 10 × 7.7 0.12 704 22 3,450 270 8 × 12 0.15 864 12 4,850 330 10 × 12.6 0.15 1,056 12 5,300 470 10 × 12.6 0.15 1,504 10 6,100 820 10 × 12.6 0.12 2,624 12 5,400 1,000 10 × 12.6 0.12 3,200 12 5,400 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) OCVZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 20V(1D) 额定静电容量 (µF/微法拉) 23.0 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 120 6.3 × 5.9 0.12 480 25 3,200 390 8 × 12 0.12 1,560 14 4,950 10 × 9.9 0.12 2,240 18 4,100 10 × 12.6 0.12 2,240 12 5,600 25V(1E) 35V(1V) 29.0 40.0 56 6.3 × 5.9 0.12 280 30 2,800 180 8 × 12 0.12 900 16 4,650 220 10 × 9.9 0.12 1,100 20 3,800 330 10 × 12.6 0.12 1,650 14 5,000 22 6.3 × 5.9 0.12 154 35 2,600 82 8 × 12 0.12 574 20 4,000 120 10 × 12.6 0.12 840 18 4,400 OP-CAP 560 产品编码说明 OCVZ系列 820微法拉 ± 20% 6.3V 10φ×7.7L 编带 OVZ 821 M 0J TR - 1008 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 41
