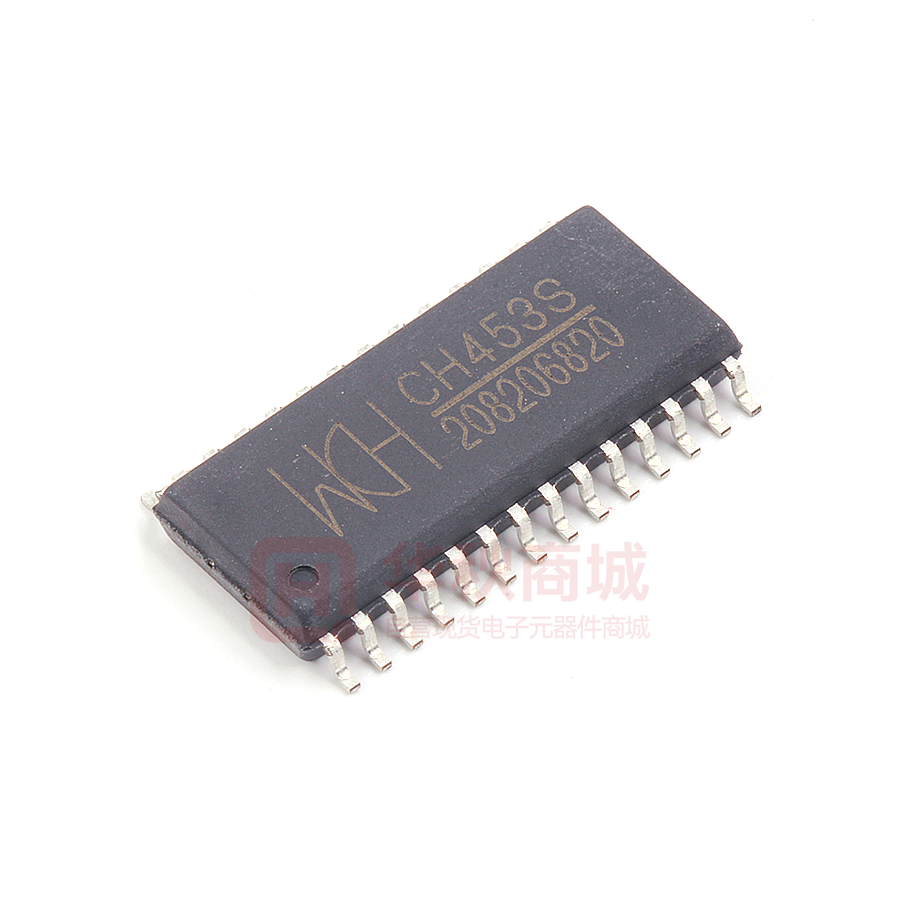

１ CH453 中文手册 16 位数码管驱动及键盘控制芯片 CH453 手册 版本：2A http://wch.cn 1、概述 CH453 是 16 位数码管显示驱动和键盘扫描控制芯片。CH453 内置时钟振荡电路，可以动态驱动 16 位数码管或者 128 只 LED 发光管；同时还可以进行 64 键的键盘扫描；CH453 通过 2 线串行接口与 单片机等交换数据。 SEG7～SEG0 SCL SDA 单片机 MCU 等 CH453 芯片 INT# DIG15 8×8 矩阵 64 键键盘 16 位 数码管 或 128 个 发光管 DIG15～DIG0 2、特点 ● ● ● ● ● ● ● ● ● 内置显示电流驱动级，段电流不小于 15mA，字电流不小于 100mA。 动态显示扫描控制，直接驱动 16 位数码管或者 128 只发光管 LED。 内部限流，通过占空比设定提供 3 级亮度控制。 内置 64 键键盘控制器，基于 8×8 矩阵键盘扫描。 提供低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放。 2 高速 2 线串行接口，时钟速度从 0 到 2MHz，兼容两线 I C 总线，节约引脚。 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。 封装形式：DIP28S 和 SOP28，无铅封装，兼容 RoHS。 3、封装 ２ CH453 中文手册 封装形式 宽度 引脚间距 封装说明 订货型号 DIP28S 7.62mm 300mil 2.54mm 100mil 窄 28 脚双列直插 CH453A SK-DIP28 SOP28 7.62mm 300mil 1.27mm 50mil 标准的 28 脚贴片 CH453S 注：SDIP28 封装（引脚间距 1.78mm）的 CH453D 已停产。请优先使用贴片封装形式。 4、引脚 引脚号 25 11 23～24、 26～28、 1～3 4～8、 12～14 15～21 引脚名称 VCC GND 类型 电源 电源 引脚说明 正电源，持续电流不小于 120mA 公共接地，持续电流不小于 120mA SEG0 ～SEG7 三态输出 及输入 数码管的段驱动，高电平有效， 键盘扫描输入，高电平有效，内置下拉电阻 输出 数码管的字驱动，低电平有效， 键盘扫描输出，高电平有效 输出 数码管的字驱动，低电平有效 输出 数码管的字驱动，低电平有效， 可以被设置为键盘中断输出，同 INT# DIG0 ～DIG7 DIG8 ～DIG14 22 DIG15 10 SDA 9 内部引脚 尚未引出 SCL INT# 内置上拉 开漏输出 及输入 输入 内置上拉 开漏输出 2 线串行接口的数据输入和输出 2 线串行接口的时钟输入，内置上拉电阻 键盘中断输出，低电平有效 5、功能说明 5.1. 一般说明 本手册中的数据，以 B 结尾的为二进制数，以 H 结尾的为十六进制数，否则为十进制数，标注 为 x 的位表示该位可以是任意值。 5.2. 显示驱动 CH453 对数码管和发光管采用动态扫描驱动，顺序为 DIG0 至 DIG15，当其中一个引脚吸入电流 时，其它引脚则不吸入电流。CH453 内部具有电流驱动级，可以直接驱动 0.5 英寸至 1 英寸的共阴数 码管，段驱动引脚 SEG6～SEG0 分别对应数码管的段 G～段 A，段驱动引脚 SEG7 对应数码管的小数点， 字驱动引脚 DIG15～DIG0 分别连接 16 个数码管的阴极；CH453 也可以连接 8×16 矩阵的发光二级管 LED 阵列或者 128 个独立发光管，或者通过外接反相驱动器支持共阳数码管，或者外接大功率管支持 大尺寸的数码管。 CH453 内部具有 16 个 8 位的数据寄存器，用于保存 16 个字数据，分别对应于 CH453 所驱动的 16 个数码管或者 16 组每组 8 个的发光二极管。数据寄存器中字数据的位 7～位 0 分别对应 8 个数码 管的小数点和段 G～段 A，对于发光二极管阵列，则每个字数据的数据位唯一地对应一个发光二级管。 当数据位为 1 时，对应的数码管的段或者发光管就会点亮；当数据位为 0 时，则对应的数码管的段或 者发光管就会熄灭。例如，第三个数据寄存器的位 0 为 1，所以对应的第三个数码管的段 A 点亮。 下图是数码管的段名称。 ３ CH453 中文手册 5.3. 键盘扫描 CH453 的键盘扫描功能支持 8×8 矩阵的 64 键键盘。在键盘扫描期间，DIG7～DIG0 引脚用于列 扫描输出，SEG7～SEG0 引脚都带有内部下拉电阻，用于行扫描输入。 CH453 定期在显示驱动扫描过程中插入键盘扫描。在键盘扫描期间，DIG7～DIG0 引脚按照 DIG0 至 DIG7 的顺序依次输出高电平，其余引脚输出低电平；SEG7～SEG0 引脚的输出被禁止，当没有键被 按下时，SEG7～SEG0 都被下拉为低电平；当有键被按下时，例如连接 DIG3 与 SEG4 的键被按下，则 当 DIG3 输出高电平时 SEG4 检测到高电平；为了防止因为按键抖动或者外界干扰而产生误码，CH453 实行两次扫描，只有当两次键盘扫描的结果相同时，按键才会被确认有效。如果 CH453 检测到有效的 按键，则记录下该按键代码，并通过 INT#引脚产生低电平有效的键盘中断，此时单片机可以通过串 行接口读取按键代码；在没有检测到新的有效按键之前，CH453 不再产生任何键盘中断。CH453 不支 持组合键，也就是说，同一时刻，不能有两个或者更多的键被按下；如果多个键同时按下，那么按键 代码较小的按键优先。 CH453 所提供的按键代码为 7 位，位 2～位 0 是列扫描码，位 5～位 3 是行扫描码，位 6 是状态 码（键按下为 1，键释放为 0） 。例如，连接 DIG3 与 SEG4 的键被按下，则按键代码是 1100011B 或者 63H，键被释放后，按键代码通常是 0100011B 或者 23H（也可能是其它值，但是肯定小于 40H） ，其中， 对应 DIG3 的列扫描码为 011B，对应 SEG4 的行扫描码为 100B。单片机可以在任何时候读取按键代码， 但一般在 CH453 检测到有效按键而产生键盘中断时读取按键代码，此时按键代码的位 6 总是 1，另外， 如果需要了解按键何时释放，单片机可以通过查询方式定期读取按键代码，直到按键代码的位 6 为 0。 下表是在 DIG7～DIG0 与 SEG7～SEG0 之间 8×8 矩阵的按键编址，也是数码管段位和发光管 LED 阵列的顺序编址。由于按键代码是 7 位，键按下时位 6 总是 1，所以当键按下时，CH453 所提供的实 际按键代码是表中的按键编址加上 40H，也就是说，此时的按键代码应该在 40H 到 7FH 之间。 编址 DIG7 DIG6 DIG5 DIG4 DIG3 DIG2 DIG1 DIG0 SEG0 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 07H 0FH 17H 1FH 27H 2FH 37H 3FH 06H 0EH 16H 1EH 26H 2EH 36H 3EH 05H 0DH 15H 1DH 25H 2DH 35H 3DH 04H 0CH 14H 1CH 24H 2CH 34H 3CH 03H 0BH 13H 1BH 23H 2BH 33H 3BH 02H 0AH 12H 1AH 22H 2AH 32H 3AH 01H 09H 11H 19H 21H 29H 31H 39H 00H 08H 10H 18H 20H 28H 30H 38H 5.4. 串行接口 CH453 具有硬件实现的 2 线串行接口，包含 2 个主要信号线：串行数据时钟输入线 SCL、串行数 据输入和输出线 SDA；以及 1 个辅助信号线：中断输出线 INT#。其中，SCL 是带上拉的输入信号线， 默认是高电平；SDA 是带上拉的准双向信号线，默认是高电平；INT#是带上拉的开漏输出，在启用键 盘扫描功能后作为键盘中断输出线，默认是高电平。 SDA 用于串行数据输入和输出，高电平表示位数据 1，低电平表示位数据 0，串行数据输入的顺 序是高位在前，低位在后。 SCL 用于提供串行时钟，CH453 在其上升沿从 SDA 输入数据，在其下降沿从 SDA 输出数据。 在 SCL 为高电平期间发生的 SDA 下降沿定义为串行接口的启动信号，在 SCL 为高电平期间发生 的 SDA 上升沿定义为串行接口的停止信号。CH453 只在检测到启动信号后才接收并分析命令。所以在 CH453 中文手册 ４ 单片机 I/O 引脚资源紧张时，可以在保持 SDA 引脚状态不变的情况下，将 SCL 引脚与其它接口电路共 用；如果能够确保 SDA 引脚的变化仅在 SCL 引脚为低电平期间发生，那么 SCL 引脚和 SDA 引脚都可以 与其它接口电路共用。 INT#用于键盘中断输出，默认是高电平。当 CH453 检测到有效按键时，INT#输出低电平有效的 键盘中断；单片机被中断后，对 CH453 执行读操作，CH453 将 INT#恢复为高电平，并从 SDA 输出按键 代码，单片机从 SDA 获得一个字节的数据，其中低 7 位是按键代码。 单片机与 CH453 的通讯过程总是分为 6 个步骤，按单片机的操作方向分成两种类型，一种是写 操作，用于输出数据，一种是读操作，用于输入数据。具体过程可以参考例子程序中的说明。 写操作包括以下 6 个步骤：输出启动信号、输出字节 1、应答 1、输出字节 2、应答 2、输出停 止信号。其中，启动信号和停止信号如上所述，应答 1 和应答 2 总是固定为 1，输出字节 1 和输出字 节 2 各自包含 8 个数据位，即一个字节数据。 读操作包括以下 6 个步骤：输出启动信号、输出字节 1、应答 1、输入字节 2、应答 2、输出停 止信号。其中，启动信号和停止信号如上所述，应答 1 和应答 2 总是固定为 1，输出字节 1 和输入字 节 2 各自包含 8 个数据位，即一个字节数据。 下图是一个写操作的实例，字节 1 为 01001000B，即 48H；字节 2 为 00000001B，即 01H。 6、操作命令 CH453 的操作命令分为 4 组。各命令的启动信号、停止信号、应答 1 和应答 2 都相同，区别在于 输出字节 1 和字节 2 的数据不同以及字节 2 的传输方向不同。 6.1. 设置系统参数命令 该命令的字节 1 为 01001000B，即 48H；字节 2 为[SLEEP][INTENS]0[X_INT]0[KEYB][DISP]B。 该命令用于设定 CH453 的系统级参数：显示驱动使能 DISP、键盘扫描使能 KEYB、DIG15 中断输 出使能 X_INT、显示驱动亮度控制 INTENS、低功耗睡眠控制 SLEEP。 当 DISP 位为 1 时允许显示输出，当 DISP 位为 0 时关闭显示驱动。 当 KEYB 位为 1 时启用键盘扫描，当 KEYB 位为 0 时关闭键盘扫描。 当 X_INT 位为 1 时，最多只支持 15 位数码管，DIG15 引脚用于键盘中断输出，功能与 INT#引脚 相同；当 X_INT 位为 0 时，最多支持 16 位数码管，DIG15 与 DIG8～DIG14 类似作为字驱动。 INTENS 用于控制显示驱动的亮度，包含两位数据，有 4 种组合：数据 00B、01B、10B 分别设置 显示驱动占空比为 4/4、1/4、2/4，并且启用内部的段驱动限流；数据 11B 设置显示驱动占空比为 4/4， 但是禁止内部的段驱动限流，所以外部需要在段引脚串接限流电阻 R0。 SLEEP 用于使 CH453 进入低功耗睡眠状态，从而可以节约电能。处于低功耗睡眠状态中的 CH453 可以被下述两种事件中的任何一种唤醒，第一种事件是检测到 SEG3～SEG0 上的按键，有效按键代码 是 40H 到 5FH；第二种事件是接收到单片机发出的下一个操作命令。当 CH453 被唤醒后，SLEEP 位会 自动清 0。睡眠和唤醒操作本身不会影响 CH453 的其它工作状态。如果 KEYB 位为 1 则唤醒后产生按 键中断，如果 KEYB 位为 0 则唤醒后不产生按键中断。 该命令不影响内部数据缓冲区中的数据。 6.2. 加载字数据命令 该命令的字节 1 为 011[DIG_ADDR]0B，即 60H、62H、64H、66H、68H、6AH、6CH、6EH、70H、72H、 74H、76H、78H、7AH、7CH、7EH；字节 2 为[DIG_DATA]B，即 00H 到 0FFH 之间的值。 加载字数据命令用于将字数据 DIG_DATA 写入 DIG_ADDR 指定地址的数据寄存器中。DIG_ADDR 通 过 4 位数据指定数据寄存器的地址，数据 0000B～1111B 分别指定地址 0～15，对应于 DIG0～DIG15 引脚驱动的 16 个数码管。DIG_DATA 是 8 位的字数据。例如，命令数据 01100000B、01111001B 表示 将字数据 79H 写入第 1 个数据寄存器，使 DIG0 引脚驱动的数码管将显示 E。 ５ CH453 中文手册 上电复位后 CH453 内部数据寄存器中的数据是不确定的，所以在开启显示之前，应该先清空数 据寄存器中的数据，或者直接加载将要显示的数据，复位过程不影响数据寄存器中的数据。 6.3. 读取按键代码命令 该命令的输出字节 1 为 01001111B，即 4FH；输入字节 2 的低 7 位为按键代码。 读取按键代码命令用于获得 CH453 最近检测到的有效按键的按键代码。该命令属于读操作，是 具有数据返回的命令，单片机必须先释放 SDA 引脚（三态输出禁止或者上拉到高电平） ，然后 CH453 从 SDA 引脚输出按键代码，按键代码的有效数据是位 6～位 0，其中位 6 是状态码，位 5～位 0 是扫 描码和按键编址。 6.4. 读取段引脚状态命令 该命令的输出字节 1 为 01001101B，即 4DH；输入字节 2 为段引脚 SEG7～SEG0 的当前状态。 读取段引脚状态命令用于获得 SEG7～SEG0 引脚的当前状态。该命令属于读操作，是具有数据返 回的命令，单片机必须先释放 SDA 引脚（三态输出禁止或者上拉到高电平） ，然后 CH453 从 SDA 引脚 输出当前引脚状态。 7、参数 7.1. 绝对最大值（临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏） 名称 参数说明 最小值 最大值 单位 TA TS VCC VIO IMdig IMseg IMall 工作时的环境温度 储存时的环境温度 电源电压（VCC 接电源，GND 接地） 输入或者输出引脚上的电压 单个 DIG 引脚的连续驱动电流 单个 SEG 引脚的连续驱动电流 所有 SEG 引脚的连续驱动电流的总和 -40 -55 -0.5 -0.5 0 0 0 85 125 6.0 VCC+0.5 120 25 130 ℃ ℃ V V mA mA mA 典型值 5 80 0.5 最大值 5.3 120 1 0.8 VCC+0.5 0.8 单位 V mA mA V V V V V V uA uA uA V 7.2. 电气参数（测试条件：TA=25℃，VCC=5V） 名称 VCC ICC ICCs VIL VIH VOLdig VOHdig VOLseg VOHseg IUP1 IUP2 IUP3 VR 参数说明 电源电压 电源电流 静态电流（SCL 和 SDA 为高电平） SCL 和 SDA 引脚低电平输入电压 SCL 和 SDA 引脚高电平输入电压 DIG 引脚低电平输出电压（-80mA） DIG 引脚高电平输出电压（8mA） SEG 引脚低电平输出电压（-15mA） SEG 引脚高电平输出电压（15mA） SCL 引脚的输入上拉电流 SDA 引脚的输入上拉电流 INT#引脚的输出上拉电流 上电复位的默认电压门限 最小值 3.0 -0.5 2.0 4.5 0.5 4.5 2.3 100 250 500 2.6 300 400 5000 2.9 ６ CH453 中文手册 7.3. 内部时序参数（测试条件：TA=25℃，VCC=5V） （注：本表时序参数都是内置时钟周期的倍数，内置时钟的频率随着电源电压的降低而降低） 名称 参数说明 最小值 典型值 最大值 单位 TPR TDP TKS 电源上电检测产生的复位时间 显示扫描周期 按键响应时间（两次键盘扫描） 8 20 8 50 60 mS mS mS 20 7.4. 接口时序参数（测试条件：TA=25℃，VCC=5V，参考附图） -9 （注：本表计量单位以纳秒即 10 秒为主，未注明最大值则理论值可以无穷大） 名称 参数说明 最小值 TSSTA THSTA TSSTO THSTO TCLOW TCHIG TSDA THDA Rate SDA 下降沿启动信号的建立时间 SDA 下降沿启动信号的保持时间 SDA 上升沿停止信号的建立时间 SDA 上升沿停止信号的保持时间 SCL 时钟信号的低电平宽度 SCL 时钟信号的高电平宽度 SDA 输入数据对 SCL 上升沿的建立时间 SDA 输入数据对 SCL 上升沿的保持时间 平均数据传输速率 100 100 100 100 100 100 30 10 0 典型值 最大值 单位 2M nS nS nS nS nS nS nS nS bps 8、应用 8.1. 应用电路 CH453 通过 2 线串行接口 SCL 和 SDA 与外部的单片机相连接。电容 C1 和 C2 布置于 CH453 的电源 引脚附近，用于电源退耦，减少驱动大电流产生的干扰。 CH453 可以动态驱动 16 个共阴数码管，所有数码管的相同段引脚（段 A～段 G 以及小数点）并 联后通过串接的限流电阻 R1～R8 连接 CH453 的段驱动引脚 SEG0～SEG7，各数码管的公共阴极分别由 CH453 的 DIG0～DIG15 引脚进行驱动。段引脚串接的电阻 R1～R8 用于限制和均衡段驱动电流，在 5V 电源电压下，串接 270Ω电阻通常对应段电流 10mA。由于 CH453 内部可以对段驱动电流进行限制，所 以 R1～R8 可以省掉。 如果需要驱动共阳数码管，可以参考 CH452 数据手册中的方法处理。 CH453 中文手册 ７ 8.2. 抗干扰 由于 CH453 驱动数码管或者 LED 的电流较大，会在电源上产生较大的毛刺电压，所以如果电源线 或者地线的 PCB 布线不合理，将有可能影响单片机或者 CH453 的稳定性，建议使用较粗的电源线和地 线，并靠近 CH453 在正负电源之间并联电源退耦电容。 对于强干扰的应用环境，单片机可以每隔数秒定期对 CH453 进行刷新，包括重新加载各个数码管 的数据寄存器，以及重新开启显示。 另外，如果由标准 MCS-51 单片机的 I/O 引脚对 CH453 进行较远距离的驱动，通常要加强 MCS-51 单片机的 I/O 引脚的上拉能力，以便在远距离传输时保持较好的数字信号波形。上拉电阻的阻值可以 是 1KΩ到 10KΩ，近距离无需上拉电阻。 8.3. 单片机接口程序 网站上提供了部分单片机的 C 语言和 ASM 汇编接口程序。
