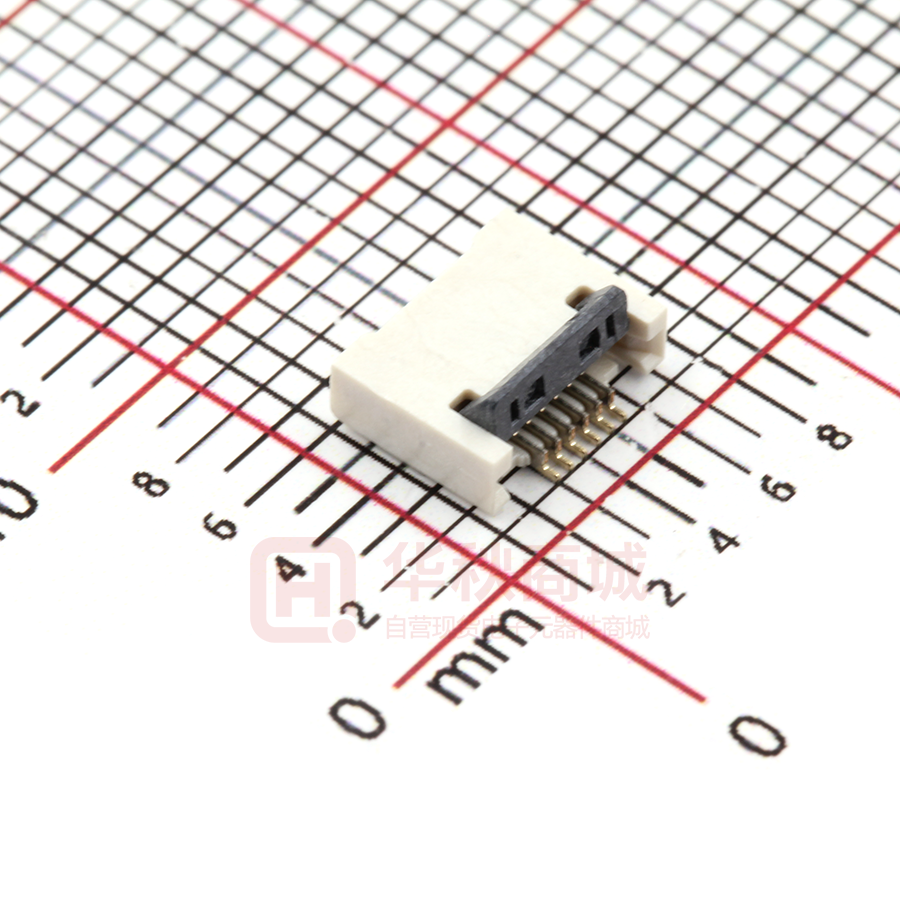

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 承 认 书 产品名称 Project： FPC连接器 0.5-6PQFHY-H2.0 119 韩 科 规格型号 Part No： 有 户 Customer： 技 客 限 公 司 SPECIFICATION FOR APPROVAL 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 市 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 钟华华 批准/Approved 罗孝金 深圳市首韩科技有限公司 1. SCOPE[适用范围] This specification covers the 0.5PH 2.0H ZIF FPC series. （本规范适用于 0 . 5 mm 间距 2.0高度抽屉式 FPC 系列产品.） 2. CONNECTOR DIMEMSOINS SEE ATTACTHED DRAWGING 司 （外观尺寸请参照图面） 3. MATERIALS(材料)： A. Housing (主体) ：Thermoplastic Without Halogen, UL94V-0,Color: Nature; 公 B. Cover (后盖) ：Thermoplastic Without Halogen, UL94V-0,Color: Black; C. Contact (端子) ：Copper Alloy, Gold or Tin plating over Nickel under plating Overall. 限 D. Peg (焊片) ：Copper Alloy, Tin Plating over Nickel under plating overall. 有 4. RATINGS[额定标准值] Item[项目] Standard[规格] Current Rating（最大容许电流） 0.5AAC/DC -25℃～+85℃（包括产品电流通过所产生的温度） -25℃～+85℃（Including Terminal Temperature Rise） 韩 5. TEST CONDITION[实验条件] 50VAC/DC 科 Operating Temperature（使用温度范围） 技 Operating Voltage（最大容许电压） The test and measurement, unless otherwise specified, shall be carryout at a temperature 首 of 15 to 35℃, Relative humidity of 25 to 85%,and atmospheric pressure of 86 to 106KPa. However, when any doubt arises on the judgment value under it, the test and measurement shall be carry out at a temperature of 20±2℃, relative humidity of 60 to 70%, and atmospheric 市 pressure of 86 to 106KPa. [除特殊说明之外，一般试验及测试将于温度 15 ～ 35℃，相对湿度 25～85%，大气压力 86～106 KPa 之条件 下完成，但若于上述条件下有任何影响判定值的疑虑，可考虑在温度 20±2℃, 相对湿度 60～70%及大气压力 深 圳 86～106 KPa 之条件下完成试验。] 深圳市首韩科技有限公司 Test Requirements and Procedures Summary 测试要求和程序摘要。 Item(项目) 1 Procedure(规格) Meets requirements of Visual inspection. Product drawing, NO Breakdown （外观检验） （产品检验） 符合图面要求，目视外观无任何损坏异状 Mate applicable FPC and measure by （接触阻抗） 30m Ohm Max （将样品与 FPC 连接，测试电压 20mV，限电流 （30m Ohm 最大） 10mA 进行阻抗测试） Dielectric [250]VAC for 1 minute withstanding Test between adjacent circuits of Voltage unmated connector.（将样品与 FPC 连接， （目视外观无任何损坏异状） （耐电压） 相邻端子间可以承受 250VAC 1 分钟） NO Breakdown 技 3 dry circuit 20Mv Msx,10mA 限 Resistance 有 2 公 Electrical Requirement（电气特性） Contact of Product 司 Examination TEST CONDITION（测试条件） [500]VAC for 1 minute unmated connector.（将样品与 FPC 连接， （绝缘阻抗） 提供相邻端子间测试电压 500VDC 进行绝缘阻 科 Test between adjacent circuits of Resistance 抗测试） 500 M Ohm Min. （500M Ohm 最小） 韩 4 Insulation Contact/Peg Retention Force 圳 （保持力） of [25.4±3]mm/min on the terminal assembled in the housing. （0.250kgf 最小） Operation Speed:[25.4±3] mm/min Measure the force required Retention Force to mated connector. 深 0.250kgf Min. （端子与 PEG 插进主体水平方向拔出力量） Actuator （后盖压入/拔出力） 6 Apply axial pull out force at the rate 市 5 首 MECHANICAL CHARACTERISTICS（机械特性） （产品连接 FPC 后以操作速度每分钟 25.4± 0.200kgf/Pin Max. （后盖压入或拔出力每 PIN 0.200Kg 最大） 3mm 进行后盖压入或拔出力测试。 ） Operation Speed:[25.4±3] 0.030kgf/Pin Min.(PIN>＝17) FPC/FFC mm/min Measure the force required 0.500kgf Retention Force to unmated connector. （片数大于等于 17PIN 时 FFC/FPC 每 PIN （FPC/FFC 保持力） （将盖子盖上，与 FPC 连接后以操作速度每分钟 25.4±3mm 进行 FPC 保持力测试。 ） Min.(PIN
