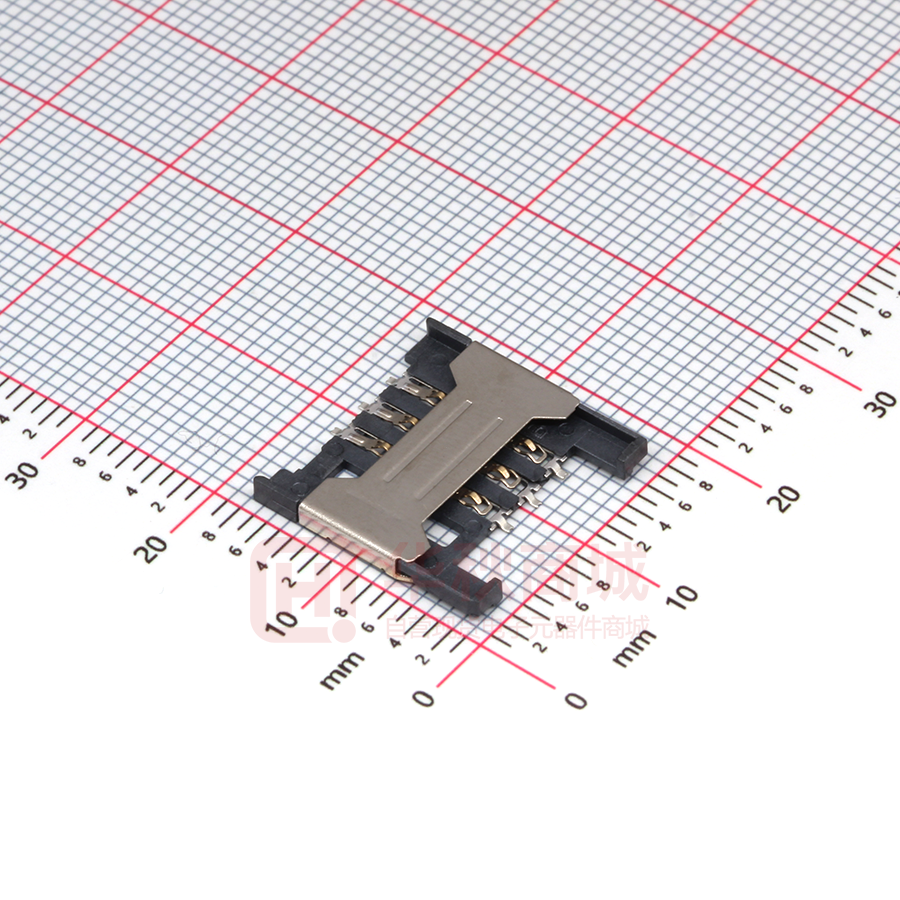

SIM-004X

▉外形图 No. 尺寸 1 ▉电路图[A 向] ▉端子[引脚] ▉使用参数 ╲ 项目 等级 ╲ 初期接触电阻 电气 性能 绝缘电阻 B 级[产品] C 级[产品] 100mΩ max. 100mΩ max. 100mΩ max. 100mΩ min.100V DC Skey/PD：50mΩ min.100V DC 耐电压 150V AC for 1min 100 V AC for 1min 端子强度 3N for 1 min. 2N for 1min. 操作 强度 机械 性能 A 级[产品] 工作方向 拉引方向 耐振性能 手工焊接 焊接 耐热 10N 6N [条件：全振幅 1.5mmX,Y,Z 方向 2H] 350±10℃ 3﹢¹S 浸焊 270±10℃ 10﹢³S 260±5℃ 10﹢³S 260±5℃ 5﹢³S 回流 260℃ max 20S max 255℃ max 10S max 255℃ max 10S max 50V 2.0A 30V 1.0A 30V 1.0A 最大额定[电阻负荷] 使用温度范围 耐久性 能 耐环境 性能 300±10℃ 3﹢¹S -10℃ to +60℃ 无负荷寿命 8,000 Cycles 6,500 Cycles 5,000 Cycles 负荷寿命 [额定负荷] 6,500 Cycles 50mΩ max. 5,000 Cycles 30mΩ max. 3,500 Cycles 30mΩ max. 耐寒性能 -40±2℃ for 96h -20±2℃ for 96h 耐热性能 85±5℃ for 96h 75±5℃ for 96h 耐湿性能 40±2℃,90 to 95% RH for 96h ▉焊接条件 手焊式 回流焊 [适用表面贴装型产品] 1. 加热方式: 以远红外线上下加热方式。 2. 温度测量: 用Φ0.1~0.2 的 CA（K）或 CC（T）测量位置在焊接连接部（锡/铜箔面） 。 3. 固定方式: 采用耐热胶带。 4. 温度分布: （图 2.15）
