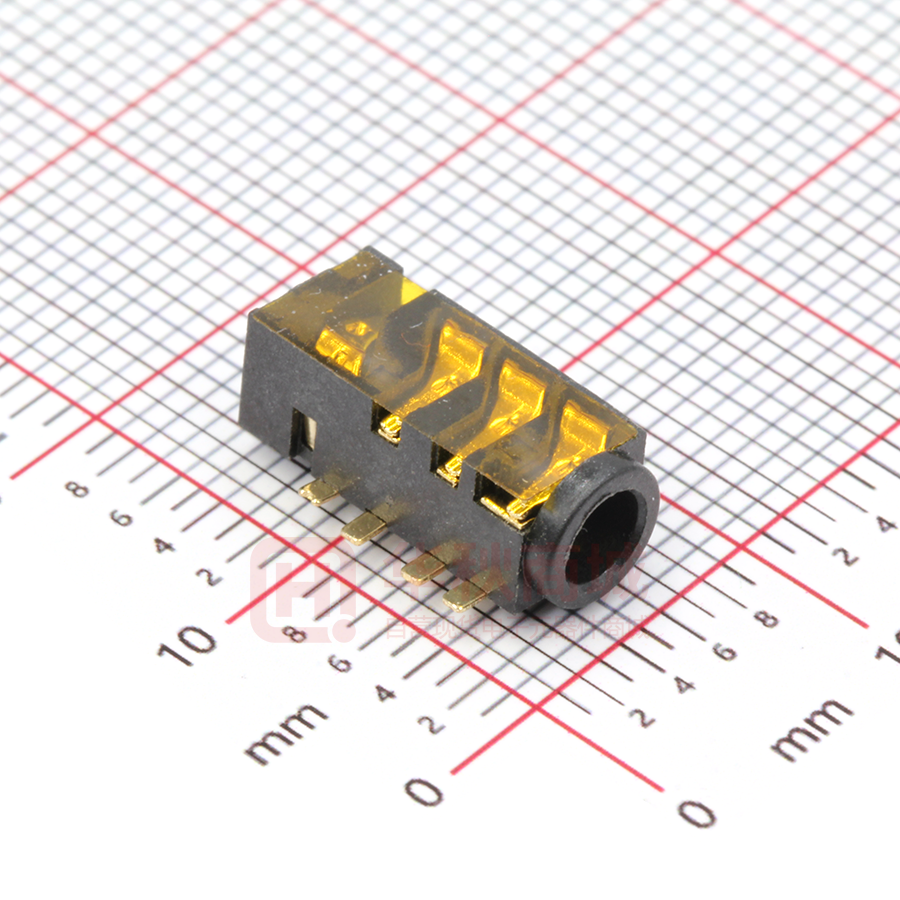

PJ-393 8PJ

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 认 FOR APPROVAL 司 SPECIFICATION 书 限 公 承 有 客户 Customer： ＰＪ－３９３－８Ｐ金 厂家型号： ＰＪ－３９３－８ＰＪ 韩 科 技 首韩型号： 市 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 张栋 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 RIPTION 名称： PHONE JACK MODEL NO.：ＰＪ－３９３－８Ｐ RATING（额定值）： DC PRACTICAL TEMPERATURE RANGE 使用温度范围 30V 0.5A -30~70ºC 在-30ºC~+70ºC 温度内使用 STANDARD ATMOSPHEIC CONDITIONS 测试标准状度 限 公 司 UNLESS OTHERWISE SPECIFIED THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AS FOLLOWS: (1) BETWEEN BODY AND CONDUCTOR: 5ºC TO 35℃ (2) BETWEEN CONDUCTORS NOT TO BE CONTACT：45% TO 85% (3) PRESSURE：86Kpa TO 106Kpa 在没有指定的情况下测试温度、湿度、气压如下： (1) 温度为 5℃~35℃ (2) 湿度为 45%~85% (3) 气压为 86 Kpa~106Kpa TEST CONDITIONS 测试条件 PERFORMANCE 规格 CONNECTION FORCE 插入力度 MEASUREMENT SHALL BE MADE AFTER CONNECTING AND DISCONNECTING USING STANDARD PLUG GAUGE 3 TIMES。 依据标准的 PLUG GAUGE 做第 3 次拔插后测定 3~30N DISCONNECTI ON FORCE 拔出力度 MEASUREMENT SHALL BE MADE AFTER CONNECTING AND DISCONNECTING USING STANDARD PLUG GAUGE 3 TIMES。 依据标准的 PLUG GAUGE 做第 3 次拔插后测定 3~30N 科 技 ITEM 项目 有 MECHANICAL（机械性能） 市 首 A STATIC LOAD OF 0.1N/m(1kgf/cm)SHALL BE APPLIED TO THE TIP OF THE TERMINAL FOR 1 MIN IN ANY DIRECTION 向排脚先端的任意一个方向加 1 分钟 0.1N/m(1kgf/cm)的力度. 圳 2 TERMINAL STRENGTH 端子强度 韩 1 THERE SHALL BE NO DAMAGE TO THE TERMINAL SUCH AS CRACKS, LOOSENESS OR PLAY ELECTRICAL ,AND MECHANICAL CHARACTERISTICS SHALL BE SATISFIED 在排脚中没有裂开、松动等异常，满足 于机械、电气性能 ELECTRICAL（电气性能） 深 ITEM 项目 3.1 3.2 TEST CONDITIONS 测试条件 CONTACT RESISTANCE 接触电阻 MEASURED AT SMALL CURRENT （100m A OR LESS） 1000Hz 在微小电流（100 m A）以下测试 INSULATION RESISTANCE 绝缘电阻 APPLY A VOLTAGE OF 500V DC FOR 1 MIN TO FOLLOWING PORTIONS AFTER WHICH MEASUREMENT SHALL BE MADE: (1) BETWEEN BODY AND CONDUCTOR (2) BETWEEN CONDUCTORS NOT TO BE CONTACT (3) BETWEEN CONDUCTORS NOT TO BE WHEN PLUG IS INSERTED DC 500V 1 MIN 输入 500V DC 电压 1 分钟，按以下接触方法测试： （1） 插座体与排脚之间 （2） 不接触的排脚之间 （3） 插头插入时不接触排脚之间 PERFORMANCE 规格 ≤50mΩ ≥100MΩ 深圳市首韩科技有限公司 AC 500V ims(50~60Hz)FOR 1 MIN TRIP CURRENT:0.5mA (1) BETWEEN BODY AND CONDUCTOR (2) BETWEEN CONDUCTORS NOT TO BE CONTACL WITHOUT DAMAGE TO (3) BETWEEN CONDUCTORS NOT TO BE WHEN PLUG DIELECTRIC STRENGTH 3.3 PARTS ARCING OR BREAKDOWN ETC 没有绝缘破坏等异常 IS INSERTED DC 500V 1 MIN 输入 AC 500V （50Hz）/min 电压 1 分钟感度电流为 0.5mA, 耐电压 按以下接触方法测试: (1) 插座体与排脚之间 (2) 不接触的排脚之间 司 (3) 插头插入时不接触排脚之间 URABILITY（耐久性） TEST CONDITIONS 测试条件 PERFORMANCE 规格 限 公 ITEM 项目 （1）SOLDER WETTING TIME SHALL SOLDERABILITY TEST 可焊性试验 BE 3 SEC OR LESS DIPPED 1mm IN THE SOLDER BATH OF 焊接时间应少于 3 秒 240±5℃ FOR 3±0.5 SECONDS （2）THE AREA OF SOLDERING 端子顶部被浸入锡池中 1mm 深,温度为 240±5℃,时间为 3 ±0.5 秒 科 技 REFLOW SOLDERING CONDITIONS: PREHEAT:TEMPERATURE ON THE COPPER FOIL SURFACE SHOULD REACH 180℃.120S AFTER THE P.C.B ON THE BE SATISFIED 本体无变形，满足于机械、电气性能 COPPER FOIL SURFACE SHOULD REACH THE PEAK SOLDERING TEMPERATURE OF 260±5℃WITH IN 20 SECONDS. HEAT TEST 过回流焊条件：预热:电镀层表面的温度应达到180℃, 120s 后电路板进入回 流焊设备。 最高温度:电镀层表 面温度最 高为 260±5℃且 停留不超过 20秒。 深 圳 耐焊性试验 EXCESSIVE LOOSENESS OF TEMINALS 市 首 4.2 TEMPERATURE:TEMPERATURE WITHOUT DEFOR MATION OF CASE OR 韩 TO TALLEST 焊接面积应有 75%以上 ELECTRICAL CHARACTERISTICS SHALL ENTERED INTO THE SOLDERING EQUIPMENT. RESISTANCE SHOULD BE OVER 75% 有 4．1 THE TOP OF THE TERMINALS SHALL BE SOLDERING IRON METHOD: RESISTANCE TO 4.2 BIT TEMPERATURE 330±5℃ APPLICATION WITHOUT DEFORMATION OF CASE OR TIME OF SOLDERING IRON3±0.5 SEC EXCESSIVE LOOSENESS OF TEMINALS SOLDERING HOWEVER EXCESSIVE PRESSURE SHALL HEAT TEST NOT BE APPLIED TO THE TERMINAL 耐焊性试验 手焊接的时候温度需控制在 330±5℃ ，时间 为 3±0.5 秒，但不能在排脚上施加异常压力。 ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED 本体无变形，满足于机械、电气性能 深圳市首韩科技有限公司 THE JACK SHALL BE STORED AT A TEMPERATURE OF 40±2℃ AND A HUMIDITY OF 90%TO 96% FOR HUMIDITY 4.3 TEST 潮湿试验 96 Hr,THEN THE JACK SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITION FOR 1 Hr THERE SHALL BE NO DAMAGE ON FOR OTHER PROCEDURES APPEARANCE。 放置 40±2℃ 的相应湿度为 90~96% Hr 环境中 96 小时后， MECHANICAL AND ELECTRICAL 再将样板放在正常环境中 1 小时后进行测试 CHARACTERISTICS SHALL BE THE JACK SHALL BE STORED AT A TEMPERATURE 司 SATISFIED OF70±2℃ FOR 96 HOURS，AND THEN IT SHALL 耐热试验 MBASURBM 放置在温度 70±2℃中测试 96 小时后，再放置正常室温中 1 小时来测定 THE JACK SHALL BE STORED AT A TEMPERATURE 耐寒试验 MECHANICAL AND ELECTRICAL CONDITIONS FOR 1 HOUR AFTER WHICH CHARACTERISTICS SHALL BE 放置在温度-25±3℃中 96 小时后，再放置常温常湿中 1 小 SATISFIED 时来测定 外观无异常，满足于机械、电气性能 AT RATING CONDITION （NON-INDUCTIVE LOAD） CONNECTION AND DISCONNECTION SHALL LIFE TEST 寿命试验 BE MADE 5000 CYCLES AT A SPEED 韩 4．6 APPEARANCE BE SUBJECTED TO THE CONTROLLED RECOVERY 科 技 COLD TEST THERE SHALL BE NO DAMAGE ON 有 OF-25±3℃ FOR 96 HOURS AND THEN IT SHALL 4．5 外观无异常，满足于机械、电气性能。 BE SUBJECTED TO THE CONTROLLED RECOVERY 限 公 4.4 HEAT TEST 1.CONTACT RESISTANCE SHALL BE ≤ 0.1Ω 2.DISCONNECTION FORCE SHALL BE 3 TO 20N 3.MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED 10 TO 20 CYCLES / MIN 市 首 以定格状态(无诱导负荷)在 1 分钟内以 10~20 次的速度进行 5000 次插入、拔出 (1) 接触电阻≤0.1Ω (2) 拔出力是 3~20N (3) 其它:满足于机械,、电气性能 THE JACK SHALL BE SUBJECTED TO5 CYCLES OF THERE SHALL BE NO DEFORMATION OR 圳 THE FOLLOWING CONDITIONS SHOWED IN THE 深 FIGURE,AND THEN SHALL RETURNED AND ALLOWED TO REMAIN IN ROOM AMBIENT CONDITION FOR 30 MINUTES COLD&HEAT 4.7 将插座以下列条件作 5 个循环，然后放回室内环境 30 分钟 TEMP (℃) INSERTION ＆ EXTRACTION FORCE:3 TO 20N CONTACT RESISTANCE:MAX.30MΩ INSULATION RESISTANCE: MIN.100 MΩ DIELECTRIC WITHSTANDING VOLTAGE: SHOCK TEST 冷热冲击测试 CRACKS IN MOLDED PART. （℃） 1 cycle 1 hour 500VAC/MIN(BETWEEN TERMINALS) 产品不能变形与破裂 70 插拔力：3N 至 20N 接触电阻：最大 30mΩ 绝缘电阻：最小 100 MΩ 绝缘耐压：最小 500VAC（端子之间） -20 0.5 0.5 0.5 0.5 （Hours） 限 司 公 镀 金 有 镀 金 技 磷铜 镀 金 CIRCUIT DIAGRAM 科 磷铜 镀 金 韩 簧片A 磷铜 镀 金 首 簧片 簧片 磷铜 镀 金 P.C.B LAYOUT TOP VIEW 圳 市 簧片 磷铜 镀 金 黑色 簧片E 磷铜 座 簧片F 表面处理 镀 金 材料 磷铜 数量 簧片G 配件编码 磷铜 名称 簧片H 深 序号
