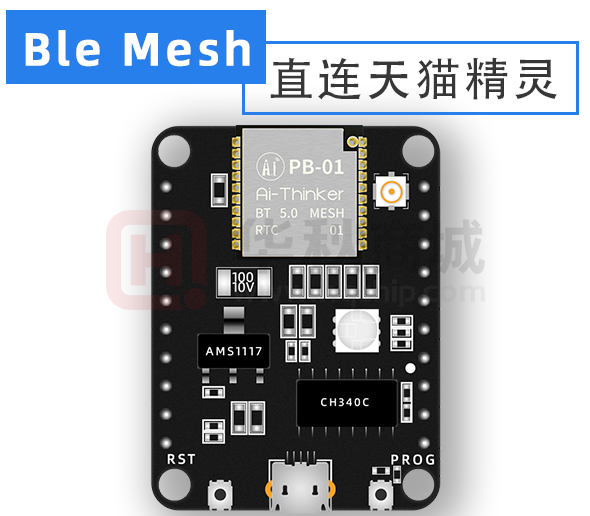

PB-01/02-KIT 开发板规格书 V1.0 PB-01/02-KIT 开发板规 格书 版本 V1.1 版权 ©2020 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved PB-01/02-KIT 开发板规格书 V1.0 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵 权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责 任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。 文中所得测试数据均为安信可实验室测试所得，实际结果可能略有差异。 Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 最终解释权归深圳市安信可科技有限公司所有。 注 意 由于产品版本升级或其他原因，本手册内容有可能变更。深圳市安信可科技有限公 司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作 为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳 市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 1 页 共 9 页 PB-01/02-KIT 开发板规格书 V1.0 文件制定/修订/废止履历表 版本 日期 制定/修订内容 制定 核准 V1.0 2020.10.23 首次制定 junx 徐宏 V1.1 2020.12.07 更新资料 徐宏 徐宏 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 2 页 共 9 页 PB-01/02-KIT 开发板规格书 V1.0 一、 产品概述 PB-01/02-Kit 开发板是针对 PB-01/02 模组而设计的一款智能照明开发板，PB-01 带 IPEX 座需 外接天线，PB-02 自带板载天线，共有六路 PWM，可自行调节 RGB 七彩灯和两路冷暖灯珠调节，把模 组全部可用 IO 以排针引出，方便开发者自行开发调试； 集成丰富的资料，包括 AT 指令、SDK 二次开发，支持蓝牙 mesh 组网，以及安卓/IOS APP 控 制以及微信小程序控制，还支持天猫精灵语音直连控制；多个开发板互联，可用于 Mesh 组网调试， 2.54mm 排针引出全部 GPIO/PWM/SPI/ADC 等接口，可自由搭配外设。 UART 接口支持固件烧录，Keil5 软件开发，简单快捷。 特性        模组型号：PB-01/02 BLE5.0，支持 Mesh 接口类型：标准 micro USB + 2.54mm 间距排针 提供 PWM/SPI/GPIO/ADC 接口 自带 R/G/B 三合一灯珠和带冷/暖灯珠 自带复位按键和 1 个用户自定义按键 支持天猫精灵语音直连、安卓/IOS APP 控制以及微信小程序控制 主要参数 表 1 主要参数说明 模块型号 PB-01/02-KIT 开发板 封装 DIP-20（2.54 间距标准排针） 尺寸 30mm(W)*40mm(H) ±0.2 mm（PB-01-KIT） 30mm(W)*45.5mm(H) ±0.2 mm (PB-02-KIT) 无线标准 蓝牙 5.0，支持 Mesh 频率范围 2400~2483.5MHz 发射功率 最大 10dBm 接收灵敏度 最小-93±2dBm 接口 PWM/SPI/GPIO/ADC 工作温度 -40℃~85℃ 存储环境 -40℃~125℃，
