山东晶导微电子股份有限公司
1N4448WS
Jingdao Microelectronics co.LTD
PINNING
FEATURES
▪ For surface mounted applications
▪ Fast reverse recovery time
▪ Ideal for automated placement
PIN
DESCRIPTION
1
Cathode
2
Anode
2
MECHANICAL DATA
• Case: SOD-323W
▪Terminals: Solderable per MIL-STD-750, Method 2026
▪A pprox. Weight: 5.48mg / 0.00019oz
1
Top View

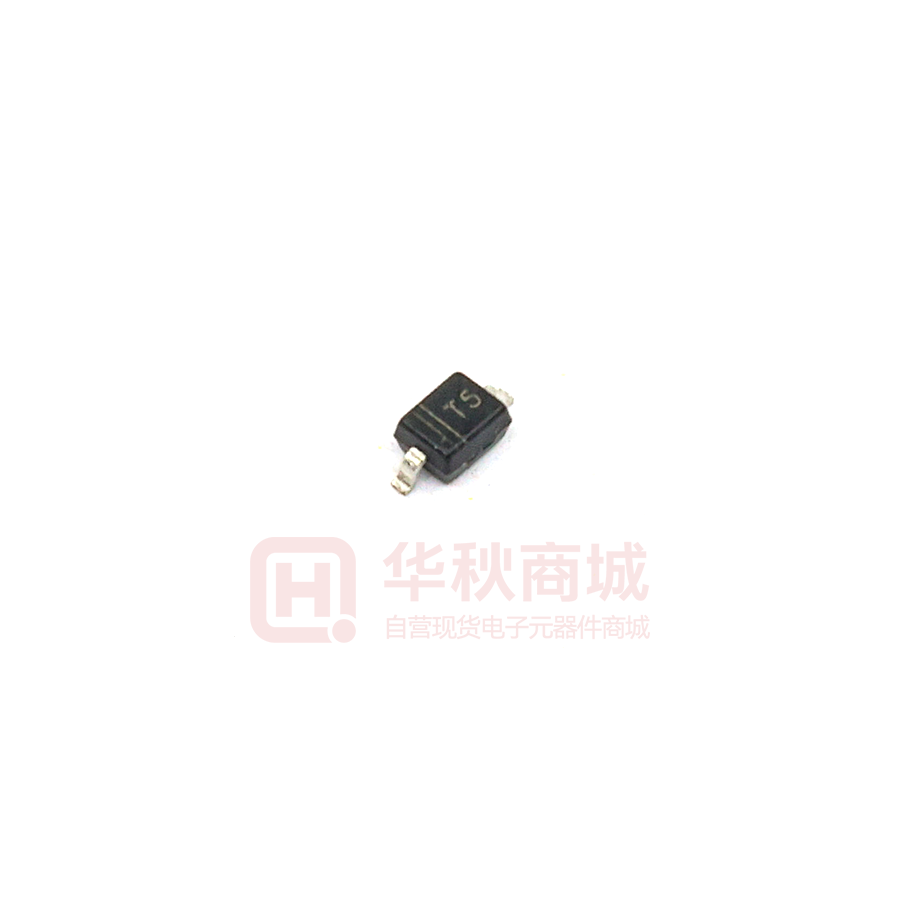

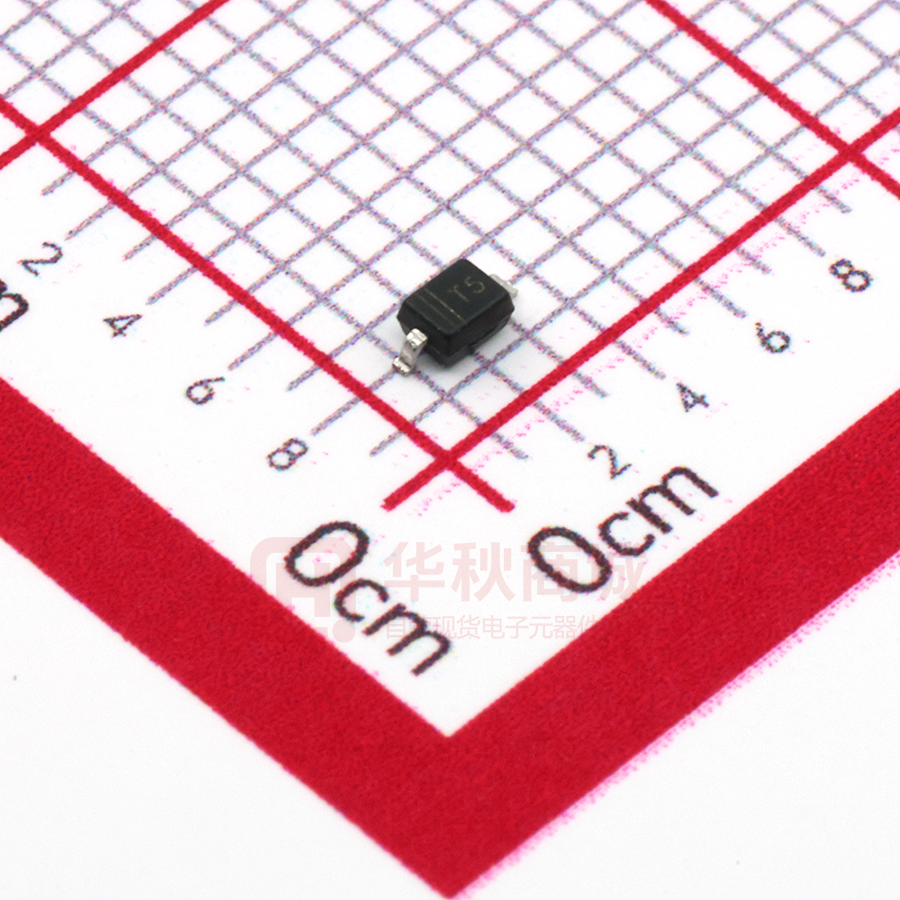

Simplified outline SOD-323W and symbol
Absolute Maximum Ratings at 25 °C
Symbols
1N4448WS
Units
Non-Repetitive Peak Reverse Voltage
V RM
100
V
Peak Repetitive Reverse Voltage
V RRM
V RWM
VR
75
V
V R(RMS)
53
V
Forward Continuous Current
I FM
500
mA
Average Rectified Output Current
IO
250
mA
I FSM
4.0
2.0
A
Pd
200
mW
R thJA
625
°C/W
T j , T stg
-65 ~ +150
°C
Parameter
Working Peak Reverse Voltage
DC Reverse Voltage
RMS Reverse Voltage
Non-Repetitive Peak Forward Surge Current @t=1.0 μs
@t=1.0 s
Power Dissipation
Thermal Resistance Junction to Ambient Air
Operating and Storage Temperature Rage
Characteristics at T a = 25 °C
Symbols
1N4448WS
Units
V (BR)R
75(min)
V
Forward Voltage
at 5 m A
at 10 m A
at 100 m A
at 150 m A
VF
0.62(min) 0.72(max)
0.855(max)
1.00(max)
1.25(max)
V
Peak Reverse Current
at V R =75V
at V R =20V
IR
2.5(max)
25(max)
μA
nA
Cj
4(max)
pF
t rr
4
ns
Parameter
Reverse Breakdown Voltage at I R=1.0 μA
Typical Junction Capacitance
f=1MHz,V R =0V
Maximum Reverse Recovery Time
(1)
(1)Measured with I F =I R =10mA,Irr=0.1xI R ,R L =100Ω
2021.01
SOD-323W-K-1N4448WS-250mA75V
Page 1 of 3
山东晶导微电子股份有限公司
1N4448WS
Jingdao Microelectronics co.LTD
Fig.2 Typical Reverse Characteristics
250
200
150
100
50
0.0
25
75
50
100
125
150
175
Instaneous Reverse Current(μ A)
Total Power Dissipation (mW)
Fig.1 Power Derating Curve
1000
100
10
T J =25°C
1
0.1
00
1000
100
10
T J =25°C
0.0
0.3
0.6
0.9
1.2
1.5
1.8
2.1
Instaneous Forward Voltage (V)
2021.01
40
60
80
100
120
Fig.4 Typical Junction Capacitance
Junction Capacitance ( pF)
Instaneous Forward Current (mA)
Fig.3 Typical Instaneous Forward
Characteristics
1.0
20
percent of Rated Peak Reverse Voltage (%)
Ambient Temperature (°C)
2.4
10
T J =25°C
1.0
0.1
0.1
1.0
10
100
Reverse Voltage (V)
Page 2 of 3
山东晶导微电子股份有限公司
1N4448WS
Jingdao Microelectronics co.LTD
PACKAGE OUTLINE
Plastic surface mounted package; 2 leads
SOD-323W
E
E
D
b
A
C
A1
∠ALL ROUND
L1
E1
SOD-323W mechanical data
A
C
D
E
E1
b
L1
A1
max
1.1
0.15
1.4
1.8
2.75
0.4
0.45
0.2
min
0.8
0.08
1.2
1.4
2.55
0.25
0.2
max
43
5.9
55
70
108
16
16
min
32
3.1
47
55
100
9.8
7.9
UNIT
∠
mm
9°
8
mil
Marking
The recommended mounting pad size
Type number
1.4
(55)
1N4448WS
1.2
(47)
T5
1.2
(47)
1.2
(47)
Marking code
Unit: mm
(mil)
2021.01
Page 3 of 3
