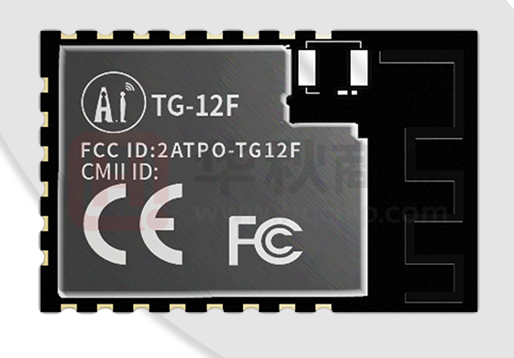

TG-12F

TG-12F 规格书 V1.0 TG-12F 规格书 版本 V1.0 版权 ©2020 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 1 页 共 14 页 TG-12F 规格书 V1.0 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵 权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责 任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。 文中所得测试数据均为安信可实验室测试所得，实际结果可能略有差异。 Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 最终解释权归深圳市安信可科技有限公司所有。 注 意 由于产品版本升级或其他原因，本手册内容有可能变更。深圳市安信可科技有限公 司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作 为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳 市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 2 页 共 14 页 TG-12F 规格书 V1.0 文件制定/修订/废止履历表 版本 日期 V1.0 2020.10.15 V1.1 2020.10.26 Copyright © 2020 制定/修订内容 制定 核准 首次制定 袁南南 关宁 完善说明 徐宏 徐宏 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 3 页 共 14 页 TG-12F 规格书 V1.0 目录 一、 二、 三、 四、 五、 六、 七、 八、 九、 产品概述....................................................................................................................................................5 电气参数....................................................................................................................................................7 外观尺寸....................................................................................................................................................9 管脚定义..................................................................................................................................................10 原理图......................................................................................................................................................11 设计指导..................................................................................................................................................12 回流焊曲线图..........................................................................................................................................13 包装信息..................................................................................................................................................14 联系我们..................................................................................................................................................14 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 4 页 共 14 页 TG-12F 规格书 V1.0 一、 产品概述 TG-12F 是一款基于平头哥 TG7100C WiFi+BLE 芯片开发的模组，采用 2.4G 频段、 WiFi 802.11b/g/n 和 BLE5.0 基带/MAC 设计，具有高性能、低成本、敏捷开发的特性。 适用于低功耗和高性能类应用开发，也是可直连天猫精灵的一体化解决方案。 其微控制器子系统包含低功耗的 32 位 RISC CPU、高速缓存和存储器，可通过电源 管理单元控制低功耗模式，同时，最高可支持 AES 256 位加密引擎，具备多种安全特性。 软件方面，预先集成直连天猫精灵的标准固件，可定制 SDK，可协助终端产品通过 精 灵妙物/精灵智控认证。 该芯片内置 276 KB SRAM，128 KB ROM。TG-12F 支持多种低功耗工作状态，能够满 足各种应用场景的功耗需求。 TG-12F 提供丰富的外设接口，包括 DSIO、SPI、I2C、IR remote、PWM、ADC、DAC、 PIR 和 GPIO 接口。 TG-12F 具有多种特有的硬件安全机制。硬件加密加速器支持 AES 128/192/256 位加 密引擎，支持 SHA-1/224/256,真实随机数发生器(TRNG)，公钥加速器（PKA）等，能够完 美地应用于各种加密产品。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 5 页 共 14 页 TG-12F 规格书 V1.0 特性  完整的 802.11b/g/n Wi-Fi + BLE SoC 模块，数据速率高达 150Mbps；  TG-12F 芯片带 FPU(浮点单元)的 32 位 RISC CPU，工作频率高达 192 MHz。芯 片内置 276 KB SRAM，128 KB ROM；  支持 SDIO/SPI/UART/I2C/IR remote/PWM/ADC/DAC/PIR/GPIO 接口；  采用 SMD-22 封装；  集成 Wi-Fi MAC/BB/RF/PA/LNA；  超低功耗：休眠功耗仅 0.5uA，联网待机功耗仅 40uA(DTIM10);  支持串口本地升级和远程固件升级（FOTA);  通用 AT 指令可快速上手；  支持二次开发，集成了 Linux 开发环境； 主要参数 表 1 主要参数说明 模块型号 TG-12F 封装 SMD-22 尺寸 24.0*16.0*3.0(±0.2)MM 天线形式 板载 PCB 天线/IPEX 座子 二选一 频谱范围 2400 ~ 2483.5MHz 工作温度 -40 ℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 125 ℃ , < 90%RH 供电范围 供电电压 3.0V ~ 3.6V，供电电流 >500mA 支持接口 SDIO/SPI/UART/I2C/IR remote/PWM/ADC/DAC/PIR/GPIO 串口速率 支持 110 ~ 4608000 bps ，默认 115200 bps 安全性 AES/SHA/PKA SPI Flash 2MB Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 6 页 共 14 页 TG-12F 规格书 V1.0 二、电气参数 电气特性 参数 条件 典型值 最大值 单位 VDD 3.0 3.3 3.6 V VIL/VIH - -0.3/0.75VIO - 0.25VIO/3.6 V VOL/VOH - N/0.8VIO - 0.1VIO/N V IMAX - - - 12 mA 供电电压 I/O 最小值 射频性能 描述 工作频率 典型值 单位 2400 - 2483.5 MHz 输出功率 11n 模式 HT20，PA 输出功率为 15±2 dBm 11g 模式下，PA 输出功率为 16±2 dBm 11b 模式下，PA 输出功率 18±2 dBm CCK, 1 Mbps ＜＝-97 dBm CCK, 11 Mbps ＜＝-88 dBm 6 Mbps (1/2 BPSK) ＜＝-92 dBm 54 Mbps (3/4 64-QAM) ＜＝-75 dBm HT20 (MCS7) ＜＝-72 dBm 接收灵敏度 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 7 页 共 14 页 TG-12F 规格书 V1.0 功耗 下列功耗数据是基于 3.3V 的电源、25°C 的周围温度，并使用内部稳压器测得。  所有测量均在没有 SAW 滤波器的情况下，于天线接口处完成。  所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。 模式 最小值 典型值 最大值 单位 传送 802.11b, CCK 1Mbps, POUT=+21dBm - 180 320 mA 传送 802.11g, OFDM 54Mbps, POUT =+18dBm - 145 250 mA 传送 802.11n, MCS7, POUT =+17dBm - 135 250 mA 接收 802.11b,包长 1024 字节, -80dBm - 40 - mA 接收 802.11g,包长 1024 字节, -70dBm - 40 - mA 接收 802.11n,包长 1024 字节, -65dBm - 40 - mA Deep-Sleep③ - 30 - μA Power Off - 1 - μA Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 8 页 共 14 页 TG-12F 规格书 V1.0 二、 外观尺寸 TG-12F 外观图 (图片及丝印仅供参考，以实物为准) Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 9 页 共 14 页 TG-12F 规格书 V1.0 三、 管脚定义 (图片及丝印仅供参考，以实物为准) TG-12F 模组共接出 22 个接口，如管脚示意图，管脚功能定义表是接口定义。 TG-12F 管脚示意图 表 管脚功能定义 脚序 名称 1 IO0 SDIO,SFLASH,SPI,I2C,UART,PWM,GPIO 2 IO11 SPI,I2C,UART,PWM,AUXADC,GPIO 3 EN/RST 4 IO3 SDIO,SPI,I2C,UART,PWM,GPIO 5 IO4 SDIO,SPI,I2C,UART,PWM,GPIO 6 IO5 SDIO,SPI,I2C,UART,PWM,GPIO 7 IO12 SPI,I2C,UART,PWM,AUXADC,GPIO 8 VDD VDD 9 NC 空脚 10 NC 空脚 11 NC 空脚 12 IO14 SPI,I2C,UART,PWM,AUXADC,GPIO 13 IO17 SFLASH,SPI,I2C,UART,PWM,GPIO 15 GND GND Copyright © 2020 功能说明 芯片使能 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 10 页 共 14 页 TG-12F 规格书 V1.0 16 IO21 SFLASH,SPI,I2C,UART,PWM,GPIO 17 IO22 SFLASH,SPI,I2C,UART,PWM,GPIO 18 IO8 SPI,I2C,UART,PWM,AUXADC,GPIO 19 IO1 SDIO,SFLASH,SPI,I2C,UART,PWM,GPIO 20 IO2 SDIO,SFLASH,SPI,I2C,UART,PWM,GPIO 21 RXD SPI,I2C,UART,PWM,AUXADC,GPIO 22 TXD SPI,I2C,UART,PWM,GPIO 表 模组启动模式说明 系统启动模式 管脚 默认 SPI 启动模式 下载模式 EN/RST 1 1 0->1 IO8 0 0 1 原理图 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 11 页 共 14 页 TG-12F 规格书 V1.0 四、 设计指导 1、天线布局要求 （1）、在主板上的安装位置，建议以下 2 种方式： 方案一：把模组放在主板边沿，且天线区域伸出主板边沿。 方案二：把模组放在主板边沿，主板边沿在天线位置挖空一个区域。 （2）、为了满足板载天线的性能，天线周边禁止放置金属件，远离高频器件。 2、供电 （1）、推荐 3.3V 电压，峰值 500mA 以上电流 （2）、建议使用 LDO 供电；如使用 DC-DC 建议纹波控制在 30mV 以内。 （3）、DC-DC 供电电路建议预留动态响应电容的位置，可以在负载变化较大时，优化输 出纹波。 （4）、3.3V 电源接口建议增加 ESD 器件。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 12 页 共 14 页 TG-12F 规格书 V1.0 3、GPIO 口的使用 （1）、模组外围引出了一些 GPIO 口，如需使用建议在 IO 口上串联 10-100 欧姆的电阻。 这样可以抑制过冲，是两边电平更平稳。对 EMI 和 ESD 都有帮助。 （2）、特殊 IO 口的上下拉，需参考规格书的使用说明，此处会影响到模组的启动配置。 （3）、模组的 IO 口是 3.3V 如果主控与模组的 IO 电平不匹配，需要增加电平转换电路。 （4）、如果 IO 口直连到外围接口，或者排针等端子，建议在 IO 走线靠近端子处预留 ESD 器件。 图 电平转换电路 五、回流焊曲线图 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 13 页 共 14 页 TG-12F 规格书 V1.0 五、 包装信息 如下图示，TG-12F 的包装默认为编带。 六、 联系我们 官方官网：https://www.ai-thinker.com 开发 DOCS：https://docs.ai-thinker.com 官方论坛：http://bbs.ai-thinker.com 样品购买：https://anxinke.taobao.com 商务合作：sales@aithinker.com 技术支持：support@aithinker.com 公司地址：深圳市宝安区西乡固戍华丰智慧创新港 C 栋 410 联系电话：0755-29162996 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 14 页 共 14 页
