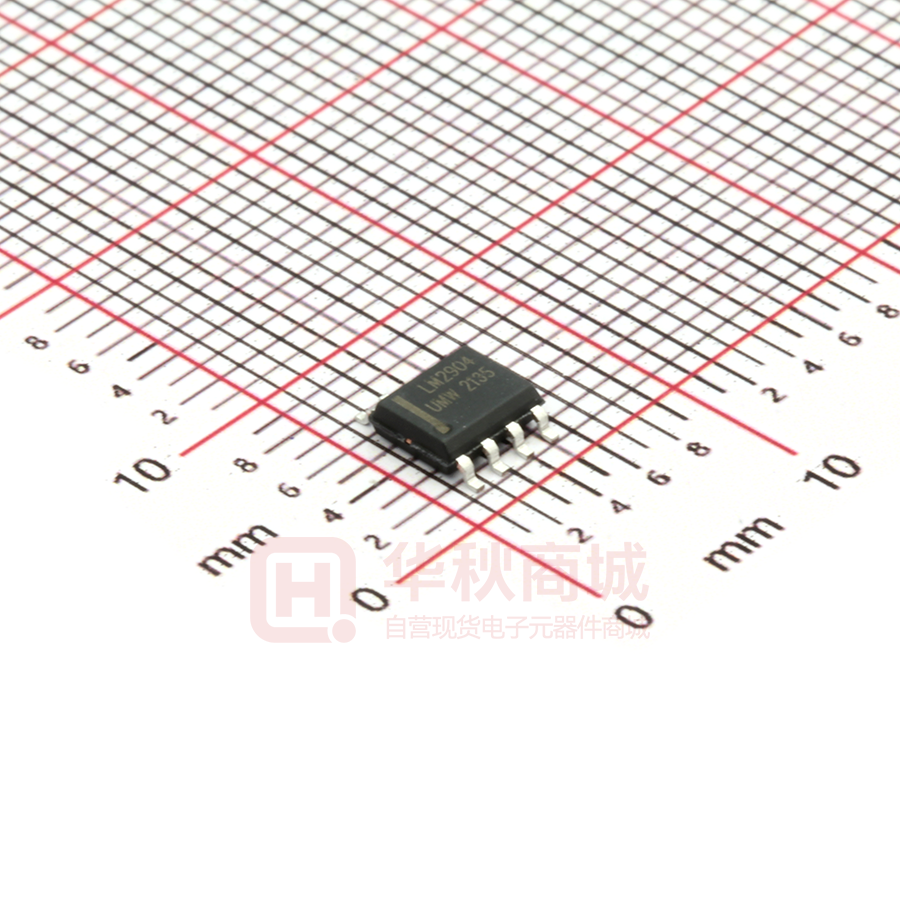

LM2904DR

UMW R UMW LM2904 双运算放大器 封装外形图 概述： LM2904 是由两个独立的高增益运算放大器组成。可以是单电 源工作，也可以是双电源工作，电源的电流消耗与电源电压大小 无关。应用范围包括变频放大器、DC 增益部件和所有常规运算 放大电路。 采用 DIP8 或 SOP8 封装形式。 主要特点： z z z z z 可单电源或双电源工作 在一个封装内的两个经内部补偿的运算放大器。 逻辑电路匹配。 功耗小。 频率范围宽 DIP-8 功能框图和管脚排列图 8 V+ 输出A 1 反相 输入A 2 同相 输入A 3 7 输出B B A - + + - 反相 输入B 同相 5 输入B 6 SOP-8 地 4 极限值（绝对最大额定值，若无其它规定，Tamb=25℃） 参 数 名 称 数 电源电压 差分输入电压 输入电压 功耗(注 1) 值 位 26 或±13 V 26 V -0.3~26 V DIP 封装 550 SOP 封装 530 输出端对地短路电流（1 放大器）（注 2）（V+≤15V、Ta=25℃） 单 mW 持续 50 mA 工作环境温度 -25~85 ℃ 贮存温度 -65~150 ℃ 输入电流（VIN
