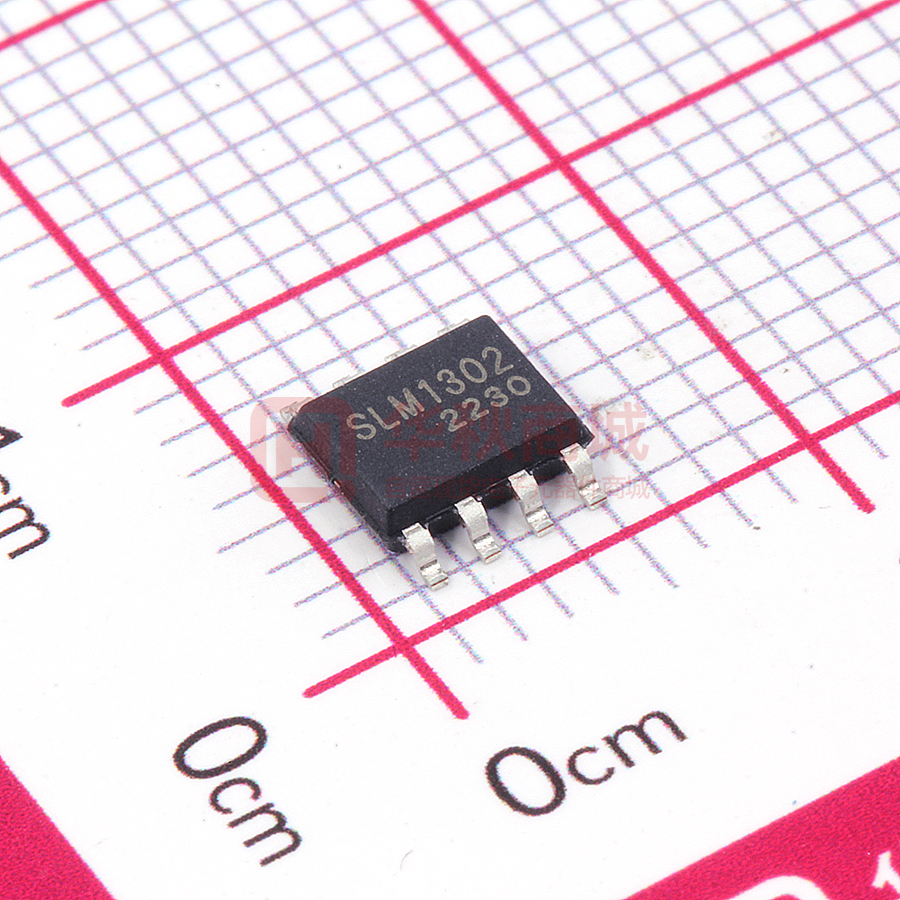

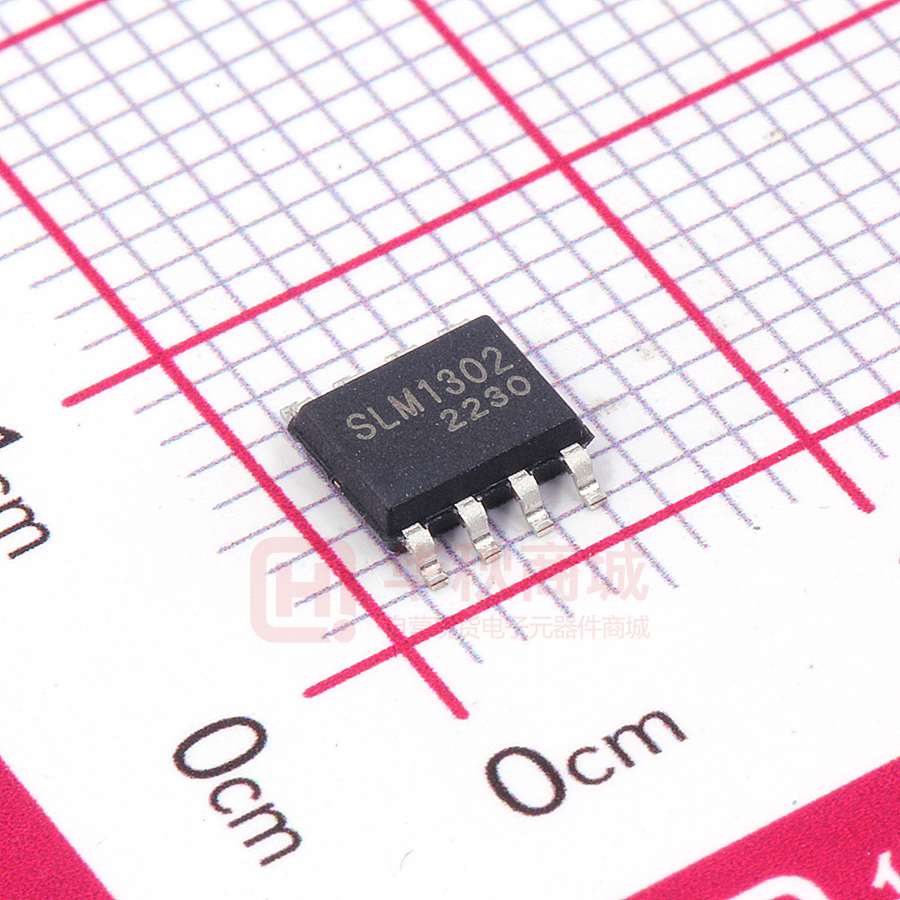

SLM1302

SLM1302

  • 厂商:

    SLM(松朗微)

  • 封装:

    SOIC8_150MIL

  • 描述:

    滴流充电计时芯片 SOIC8

  • 数据手册
  • 价格&库存
SLM1302 数据手册
Sola IC SLM1302 Trickle Charge Timekeeping Chip RoHS 认证,绿色无铅封装 封装类型: SOIC8/SOP8/DIP8 一、 产品特点: 1、 实时钟计秒、分、时、一个月中的日期、月、一周中的每天、到 2100 年的闰年; 2、 31X8 RAM; 3、 串行 IO 以节省引脚数目; 4、 2~5.5V 全工作电压范围(2~5.5V 电压可选,可完全单电池供电); 5、 2.5V 下消耗小于 300nA 电流; 6、 时钟或者 RAM 数据可以单字节或者多字节传输; 7、 SOIC8、SOP8 或者 DIP8 封装; 8、 简单的 3 线界面; 9、 TTL 兼容; 10、可选工业级温度范围:-40℃~85℃ 二、 引脚分配和说明: 外引脚序号 引脚名称 功能 I/O 1 VCC2 电源电压 P 2 X1 32.768kHZ 晶振输入 I 3 X2 32.768kHZ 晶振输出 O 4 GND 地 P 5 RST 复位 I 6 I/O 数据传输口 I/O 7 SCLK 数据传输时钟 I 8 VCC1 电源电压 三、参数: 1、 极限参数: #每一个管脚到地电压:-0.5V~7.0V; #工作温度:-40℃~85℃ #存储温度:-55℃~125℃; www.sola-ic.com 1 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 2、 推荐直流工作条件:(-40~85 度) 参数 最小 VCC1,VCC2 逻辑 1 输入 VIH 逻辑 0 输入 VIL 典型 最大 单位 2 5.5 V 2.0 VCC+0.3 V VCC=2V -0.2 +0.3 V VCC=5V -0.3 +0.8 V 3、 直流电参数:(-40℃~85℃)(VCC=2~5.5V) 参数 符号 输入漏电流 最大 单位 ILI 500 uA I/O 漏电路 ILO 500 uA 逻辑 1 输出 VOH 逻辑 0 输出 最小 VOL ICC1A 工作电流 ICC1T 时钟保持电流 ICC1S 待机电流 ICC2A 工作电流 ICC2T 时钟保持电流 ICC2S 待机电流 典型 VCC=2V 1.6 V VCC=5V 2.4 V VCC=2V 0.4 V VCC=5V 0.4 V VCC=2V 0.3 mA VCC=5V 1.2 mA VCC=2V 0.3 uA VCC=5V 1 uA VCC=2V 100 nA VCC=5V 100 nA VCC=2V 0.4 mA VCC=5V 1.28 mA VCC=2V 25 uA VCC=5V 81 uA VCC=2V 25 uA VCC=5V 80 uA 4、交流参数:(-40℃~85℃) 参数 符号 时钟频率 fCLK 最小 典型 最大 单位 VCC=2V 0.5 MHZ VCC=5V 2 四、 功能框图和简单功能描述: SLM1302 包含了一个时钟/日历实时钟以及 32 字节的静态 RAM,它通过一个简单的串行界面和微 控制器通讯;时钟/日历实时钟提供了秒、分、时、天、月以及年的信息;每个月的最后一天根据该月是 否有 31 天而自动调节,包括闰年的校正;时钟可以是 12 小时或者 24 小时制,并加以 AM 或者 PM 提 示; SLM1302 与微控制器之间的界面是一个简单的同步串行通讯接口,只有 CLK、RST、和 I/O 三根 线;SLM1302 采用低功耗设计。 www.sola-ic.com 2 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 功能框图: 电路包括移位寄存器、控制逻辑模块、晶振、实时钟模块以及 RAM 等几个功能模块;在开始传递 数据前,RST 变为高,8 bits 数据进入移位寄存器,可以是地址或者命令信息;数据在 SCLK 上升沿串 行输入;第一个 8 位数据用来制定哪 40 个字节数据将被操作,不管是读操作或者是写操作;也不管是 单字节操作还是多字节操作。命令字节的输入是最低位 Bti0(LSB)先输入。 五、 主要模块工作原理: 1、 命令字节格式: 7 6 5 4 3 2 1 0 RAM 1 RD A4 A3 A2 A1 A0 CK W 每次数据传递都通过命令字节来进行初始化;最高位必须是“1”,如果是“0”的话写进 SLM1302 将无效;bit6=0 表示时钟/日历数据,=1 表示 RAM 数据;bit1~bit5 指定目标寄存器地址;bit0=0 表示写操作,=1 表示读操作; 2、 复位和时钟控制、数据输入/输出以及多字节模式: RST 引脚是电路的复位引脚,低电平有效。所有数据传输都必须设置 RST 为高;一旦 RST 是’0’ 那么数据立即停止传输。在上电复位过程中,RST 必须是’0’, 直到 Vcc≥2V, 同时 SCLK 也必须 是’0’。RST 有两个功能:第一:启动控制逻辑;第二:提供一种方法来决定是单字节还是多字节 传输; www.sola-ic.com 3 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 数据输入 在前面 8 个 SCLK 时钟输入写命令字节后,在下一个 8 个 SCLK 上升沿输入数据。 数据输入先 从 bit0 开始。 数据输出 在前面 8 个 SCLK 时钟输入读命令字节后,数据在 SCLK 时钟的下降沿输出。数据输出从 bit0 开始。 数据传输时序图(单字节传输): 注:上图 I/O 中 bit5 应为 A4,bit6 应为 R/C; 数据传输时序图(多字节传输): 注:上图 I/O 中 bit6 应为 R/C;bit7 应为 1; 3、 时钟/日历、时钟停止标志、AM/PM 12-24 小时模式以及写保护位: 时钟/日历信息以 BCD 格式包含在七个读/写寄存器中,见下图: 寄存器地址: SEC RD 1 0 0 0 0 0 0 W www.sola-ic.com 4 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 寄存器定义: 00-59 CH 10 SEC SEC 寄存器地址: RD MIN 1 0 0 0 0 0 1 W 寄存器定义: 00-59 0 10 MIN MIN 寄存器地址: HR RD 1 0 0 0 0 1 0 W 寄存器定义: 01-12 00-23 10 12/24 0 HR HR A/P 寄存器地址: RD DATE 1 0 0 0 0 1 1 W 寄存器定义: 01-28/29 01- 30 01-31 0 0 10 DATE DATE 寄存器地址: RD MONTH www.sola-ic.com 1 0 0 0 1 0 0 W 5 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 寄存器定义: 10 0 01-12 0 0 M MONTH 寄存器地址: RD DAY 1 0 0 0 1 0 1 W 寄存器定义: 0 01-07 0 0 0 0 DAY 寄存器地址: RD YEAR 1 0 0 0 1 1 0 W 寄存器定义: 10 00-99 YEAR YEAR 时钟停止标志: 秒寄存器的 bit7 用来定义时钟停止标志,当这一位设置成 1 时,时钟晶振定制,SLM1302 进 入低功耗待机模式;当这一位设置成 0 时,时钟将启动。 AM/PM 12-24 模式: 小时寄存器的 bit7 用来定义 12 或者 24 小时制;当这一位设置成 1 时,选择 12 小时制;在 12 小时制中,bit5 用来设置 AM 或者 PM(当为 1 时,选择 PM);在 24 小时制中,bit5 是第二个 10 小时位(20~23 小时)。 写保护位: 寄存器地址: RD 1 0 0 0 1 1 1 W www.sola-ic.com 6 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 寄存器定义: WP 0 0 0 0 0 0 0 控制寄存器的 bit7 是写保护位, ,其它七位强制为 0;在时钟或者 RAM 写操作前,bit7 必须设 置为 0,一旦设置为 1,任意寄存器的写操作将被禁止。 4、 点滴式充电寄存器: 充电寄存器地址: RD 1 0 0 1 0 0 0 W 充电寄存器定义: TCS TCS TCS TCS DS DS RS RS 该寄存器控制 SLM1302 的充电特性,由 bit4~7(TCS)这四位控制,只有 1010 这种模式才 可以使能充电器; bit2~3(DS)用来选择 VCC1 和 VCC2 之间连接一个或者 2 个二极管(01 表示连接一个二极 管、10 表示连接两个二极管,当为 00 或者 11 时,充电器不使能) ; bit1~0(RS)用来选择 VCC1 和 VCC2 之间连接的电阻值:00 表示没有电阻,且充电器不使 能;01 表示 2K 电阻;10 表示 4K 电阻;11 表示 8K 电阻; 简化的逻辑关系图如下: www.sola-ic.com 7 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 5、时钟/日历多字节模式: CLOCK BURST 寄存器地址: RD 1 0 1 1 1 1 1 W 5、 RAM 及 RAM 多字节模式: 寄存器地址: RD RAM0 1 0 1 1 1 1 1 W RD RAM30 1 0 1 1 1 1 1 W 寄存器定义: RAM DATA0 RAM DATA30 RAM BUTST 寄存器地址: RD 1 1 1 1 1 1 1 W www.sola-ic.com 8 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 6、 晶振选择: 32.768kHZ 晶振直接连到 SLM1302 上,但注意要选择负载为 6pF 的晶振。同时晶振应尽量靠 近输入脚,布线避开可能的干扰。 简化图 7、 电源控制: VCC1 用来提供低功耗模式下的电源; VCC2 用来提供双供电模式下的电源(VCC1 也连接作为备用电源); VCC1 和 VCC2 中大者给 SLM1302 提供电源:当 VCC2 大于 VCC1+0.2V 时,VCC2 给 SLM1302 供电;当 VCC2 小于 VCC1 时,VCC1 给 SLM1302 供电。 六、 典型应用图 SLM1302 www.sola-ic.com 9 of 10 Sola IC SLM1302 Trickle Charge Timekeeping Chip 七、外形尺寸图 SOIC8 150MIL www.sola-ic.com 10 of 10
