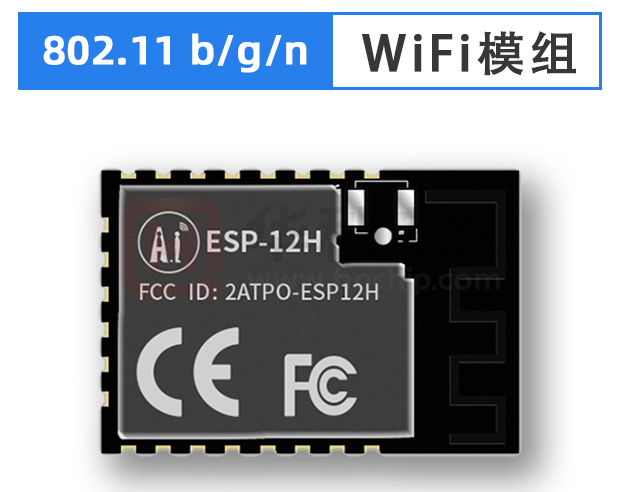

ESP-12H

ESP-12H 规格书 V1.0 ESP-12H 规格书 版本 V1.0 版权 ©2020 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 1 页 共 18 页 ESP-12H 规格书 V1.0 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵 权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责 任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。 文中所得测试数据均为安信可实验室测试所得，实际结果可能略有差异。 Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 最终解释权归深圳市安信可科技有限公司所有。 注 意 由于产品版本升级或其他原因，本手册内容有可能变更。深圳市安信可科技有限公 司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作 为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳 市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 2 页 共 18 页 ESP-12H 规格书 V1.0 文件制定/修订/废止履历表 版本 日期 V1.0 2020.09.23 Copyright © 2020 制定/修订内容 首次制定 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 制定 核准 邓朝美 徐宏 第 3 页 共 18 页 ESP-12H 规格书 V1.0 一、 二、 三、 四、 五、 六、 七、 八、 九、 目录 产品概述....................................................................................................................................................5 电气参数....................................................................................................................................................8 外观尺寸..................................................................................................................................................10 管脚定义..................................................................................................................................................12 原理图......................................................................................................................................................14 设计指导..................................................................................................................................................14 回流焊曲线图..........................................................................................................................................17 包装信息..................................................................................................................................................18 联系我们..................................................................................................................................................18 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 4 页 共 18 页 ESP-12H 规格书 V1.0 一、 产品概述 ESP-12H 是由深圳市安信可科技有限公司开发的 Wi-Fi 模块，该模块核心处理器 ESP32-S2F 是一款高集成度的低功耗 Wi-Fi 系统级芯片(SoC)，专为物联网(IoT)、移动 设备、可穿戴电子设备、智能家居等各种应用而设计。ESP32-S2F 具有行业领先的低功耗 性能和射频性能，支持 IEEE802.11b/g/n 协议，集成了 Wi-Fi MAC、Wi-Fi 射频和基带、 射频开关、射频 Balun、功率放大器、低噪声放大器等。 ESP32-S2F 芯片搭载 Xtensa® 32 位 LX7 单核处理器，工作频率高达 240 MHz。芯 片支持二次开发，无需使用其它微控制器或处理器。ESP32-S2F 支持多种低功耗工作状 态，能够满足各种应用场景的功耗需求。芯片所特有的精细时钟门控功能、动态电压时 钟频率调节功能、射频输出功率可调节功能等特性，可以实现通信距离、通信速率和功 耗之间的最佳平衡。 ESP32-S2F 提供丰富的外设接口，包括 SPI，I2S，UART，I2C，LED PWM 接口，ADC， 触摸传感器，温度传感器和多达 22 个 GPIO。它还包括一个全速 USB On-The-Go (OTG) 接 口，可以支持使用 USB 通信。 ESP32-S2F 具有多种特有的硬件安全机制。硬件加密加速器支持 AES、SHA 和 RSA 算 法。其中的 RNG、HMAC 和数字签名(Digital Signature) 模块提供了更多安全性能。其 他安全特性还包括 flash 加密和安全启动 (se-cure boot) 签名验证等。完善的安全机 制使芯片能够完美地应用于各种加密产品。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 5 页 共 18 页 ESP-12H 规格书 V1.0 特性  完整的 802.11b/g/n Wi-Fi SoC 模块，数据速率高达 150Mbps  内置 ESP32-S2F 芯片，Xtensa® 单核 32 位 LX7 微处理器，支持高达 240 MHz 的时 钟频率,拥有 128KB ROM，320KB SRAM，16KB RTC SRAM  支持 UART/GPIO/ADC/PWM/I2C/I2S/USB 接口，支持触摸传感器、温度传感器、脉冲计 数器  采用 SMD-22 封装  集成 Wi-Fi MAC/ BB/RF/PA/LNA  支持多种休眠模式，深度睡眠电流小于 10uA  串口速率最高可达 4Mbps  内嵌 Lwip 协议栈  支持 STA/AP/STA+AP 工作模式  支持安卓、IOS 的 Smart Config（APP）/AirKiss（微信） 一键配网 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 6 页 共 18 页 ESP-12H 规格书 V1.0  支持串口本地升级和远程固件升级（FOTA）  通用 AT 指令可快速上手  支持二次开发，集成了 Windows、Linux 开发环境  关于 Flash ESP-12H 芯片内置 4MByte Flash。 主要参数 表 1 主要参数说明 模块型号 ESP-12H 封装 SMD-22 尺寸 24.0*16.0*3.0(±0.2)MM 天线形式 板载 PCB 天线/IPEX 座子 频谱范围 2400 ~ 2483.5MHz 工作温度 -40 ℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 125 ℃ , < 90%RH 供电范围 供电电压 3.0V ~ 3.6V，供电电流 >500mA 支持接口 UART/GPIO/ADC/PWM/I2C/I2S IO 口数量 IO0,IO1,IO2,IO4,IO5,IO7,IO8,IO9,IO10,IO11,IO12,IO19,IO20, IO21,IO33,IO34,IO37,IO38 串口速率 支持 110 ~ 4608000 bps ，默认 115200 bps 安全性 WEP/WPA-PSK/WPA2-PSK SPI Flash 内置 4MByte Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 7 页 共 18 页 ESP-12H 规格书 V1.0 二、 电气参数 电气特性 参数 条件 典型值 最大值 单位 VDD 3.0 3.3 3.6 V VIL/VIH - -0.3/0.75VIO - 0.25VIO/3.6 V VOL/VOH - N/0.8VIO - 0.1VIO/N V IMAX - - - 12 mA 供电电压 I/O 最小值 射频性能 描述 工作频率 典型值 单位 2400 - 2483.5 MHz 输出功率 11n 模式 HT40，PA 输出功率为 13±2 dBm 11n 模式 HT20，PA 输出功率为 13±2 dBm 11g 模式下，PA 输出功率为 15±2 dBm 11b 模式下，PA 输出功率 18±2 dBm CCK, 1 Mbps ＜＝-97 dBm CCK, 11 Mbps ＜＝-88 dBm 6 Mbps (1/2 BPSK) ＜＝-92 dBm 54 Mbps (3/4 64-QAM) ＜＝-75 dBm HT20 (MCS7) ＜＝-72 dBm HT40 (MCS7) ＜＝-69 dBm 接收灵敏度 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 8 页 共 18 页 ESP-12H 规格书 V1.0 功耗 下列功耗数据是基于 3.3V 的电源、25°C 的周围温度，并使用内部稳压器测得。  所有测量均在没有 SAW 滤波器的情况下，于天线接口处完成。  所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。 模式 最小值 典型值 最大值 单位 传送 802.11b, CCK 1Mbps, POUT=+19.5dBm - 190 - mA 传送 802.11g, OFDM 54Mbps, POUT =+15dBm - 145 - mA 传送 802.11n, MCS7, POUT =+13dBm - 135 - mA 接收 802.11b,包长 1024 字节, -80dBm - 63 - mA 接收 802.11g,包长 1024 字节, -70dBm - 63 - mA 接收 802.11n,包长 1024 字节, -65dBm - 68 - mA Modem-Sleep① - 19 - mA Light-Sleep② - 450 - μA Deep-Sleep③ - 235 - μA Power Off - 1 - μA Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 9 页 共 18 页 ESP-12H 规格书 V1.0 三、 外观尺寸 ESP-12H 外观图 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 10 页 共 18 页 ESP-12H 规格书 V1.0 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 11 页 共 18 页 ESP-12H 规格书 V1.0 四、 管脚定义 ESP-12H 模组共接出 22 个接口，如管脚示意图，管脚功能定义表是接口定义。 ESP-12H 管脚示意图 表 管脚功能定义 脚序 名称 1 U0TX U0TX,GPIO43,CLK_OUT1 2 U0RX U0RX,GPIO44,CLK_OUT2 3 IO28 SPIWP,GPIO28 4 IO37 SPIDQS, GPIO37,FSPIQ 5 IO0 RTC_GPIO0, GPIO0 Copyright © 2020 功能说明 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 12 页 共 18 页 ESP-12H 规格书 V1.0 6 IO34 SPIIO5,GPIO34,FSPICSO 7 IO33 SPIIO4,GPIO33,FSPIHD 8 GND GND 9 IO21 RTC_GPIO21, GPIO21 10 IO20 RTC_GPIO20,GPIO20,U1CTS,ADC2_CH9,CLK_OUT1,USB_D+ 11 IO19 RTC_GPIO19,GPIO19,U1RTS,ADC2_CH8,CLK_OUT2,USB_D- 12 IO12 RTC_GPIO12,GPIO12,TOUCH12,ADC2_CH1,FSPICLK,FSPIIO6 13 IO11 RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID,FSPIIO5 IO10 RTC_GPIO10, FSPIIO4 15 VCC VCC 16 IO9 RTC_GPIO9,GPIO9,TOUCH9,ADC1_CH8,FSPIHD 17 IO8 RTC_GPIO8,GPIO8,TOUCH8,ADC1_CH7 18 IO7 RTC_GPIO7,GPIO7,TOUCH7,ADC1_CH6 19 IO5 RTC_GPIO5,GPIO5,TOUCH5,ADC1_CH4 20 EN 高电平：芯片使能； 低电平：芯片关机； 注意不能让 CHIP_PU 管脚悬空； 21 IO2 RTC_GPIO2,GPIO2,TOUCH2,ADC1_CH1 22 IO1 RTC_GPIO1,GPIO1,TOUCH1,ADC1_CH0 14 GPIO10, TOUCH10, ADC1_CH9, FSPICS0, 表 模组启动模式说明 系统启动模式 管脚 默认 SPI 启动模式 下载启动模式 IO0 上拉 1 0 IO46 下拉 无关项 0 注意：部分引脚已经内部上拉，请参考原理图 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 13 页 共 18 页 ESP-12H 规格书 V1.0 五、 原理图 六、 设计指导 注意： （1）、EN 脚需增加 RC 延迟电路，建议 R=10kΩ，C=0.1μF； （2）、GPIO18 做为 U1RXD 需要在外部增加一个上拉电阻。 2、天线布局要求 （1）、在主板上的安装位置，建议以下 2 种方式： 方案一：把模组放在主板边沿，且天线区域伸出主板边沿。 方案二：把模组放在主板边沿，主板边沿在天线位置挖空一个区域。 （2）、为了满足板载天线的性能，天线周边禁止放置金属件，远离高频器件。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 14 页 共 18 页 ESP-12H 规格书 V1.0 3、供电 （1）、推荐 3.3V 电压，峰值 500mA 以上电流 （2）、建议使用 LDO 供电；如使用 DC-DC 建议纹波控制在 30mV 以内。 （3）、DC-DC 供电电路建议预留动态响应电容的位置，可以在负载变化较大时，优化输 出纹波。 （4）、3.3V 电源接口建议增加 ESD 器件。 4、GPIO 口的使用 （1）、模组外围引出了一些 GPIO 口，如需使用建议在 IO 口上串联 10-100 欧姆的电阻。 这样可以抑制过冲，是两边电平更平稳。对 EMI 和 ESD 都有帮助。 （2）、特殊 IO 口的上下拉，需参考规格书的使用说明，此处会影响到模组的启动配置。 （3）、模组的 IO 口是 3.3V 如果主控与模组的 IO 电平不匹配，需要增加电平转换电路。 （4）、如果 IO 口直连到外围接口，或者排针等端子，建议在 IO 走线靠近端子处预留 ESD 器件。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 15 页 共 18 页 ESP-12H 规格书 V1.0 图 电平转换电路 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 16 页 共 18 页 ESP-12H 规格书 V1.0 七、 回流焊曲线图 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 17 页 共 18 页 ESP-12H 规格书 V1.0 八、 包装信息 如下图示，ESP-12H 的包装为编带。 九、 联系我们 官方官网：https://www.ai-thinker.com 开发 DOCS：https://docs.ai-thinker.com 官方论坛：http://bbs.ai-thinker.com 样品购买：https://anxinke.taobao.com 商务合作：sales@aithinker.com 技术支持：support@aithinker.com 公司地址：深圳市宝安区西乡固戍华丰智慧创新港 C 栋 410 联系电话：0755-29162996 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 18 页 共 18 页
