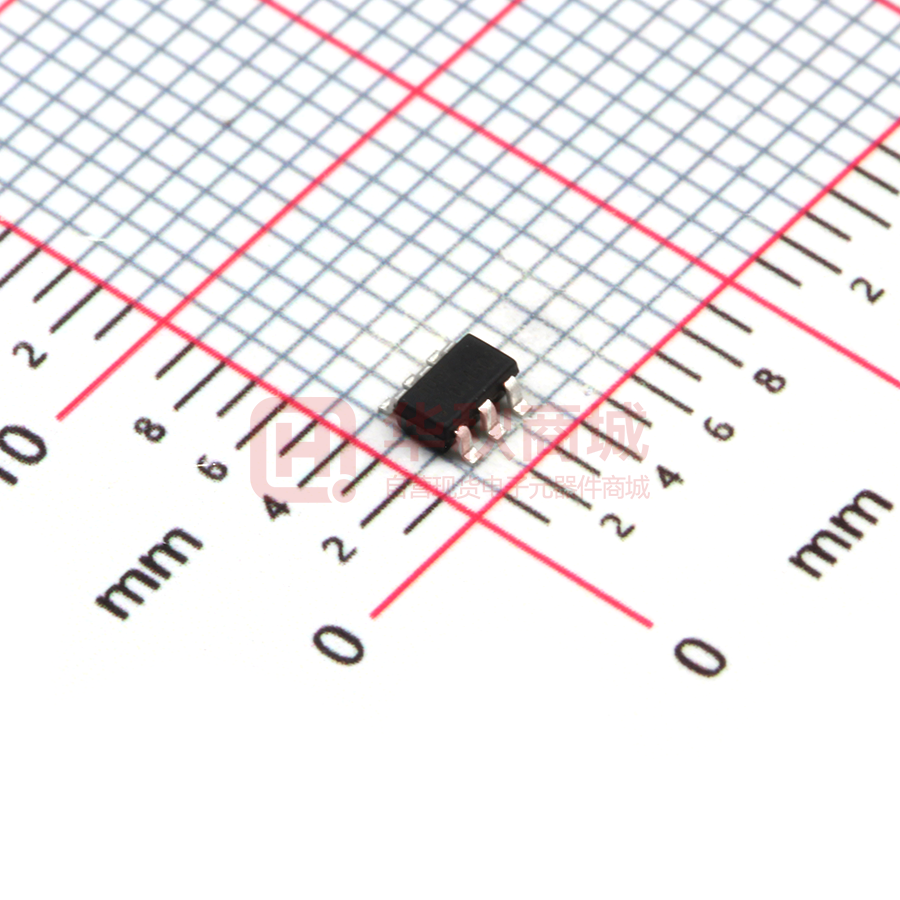

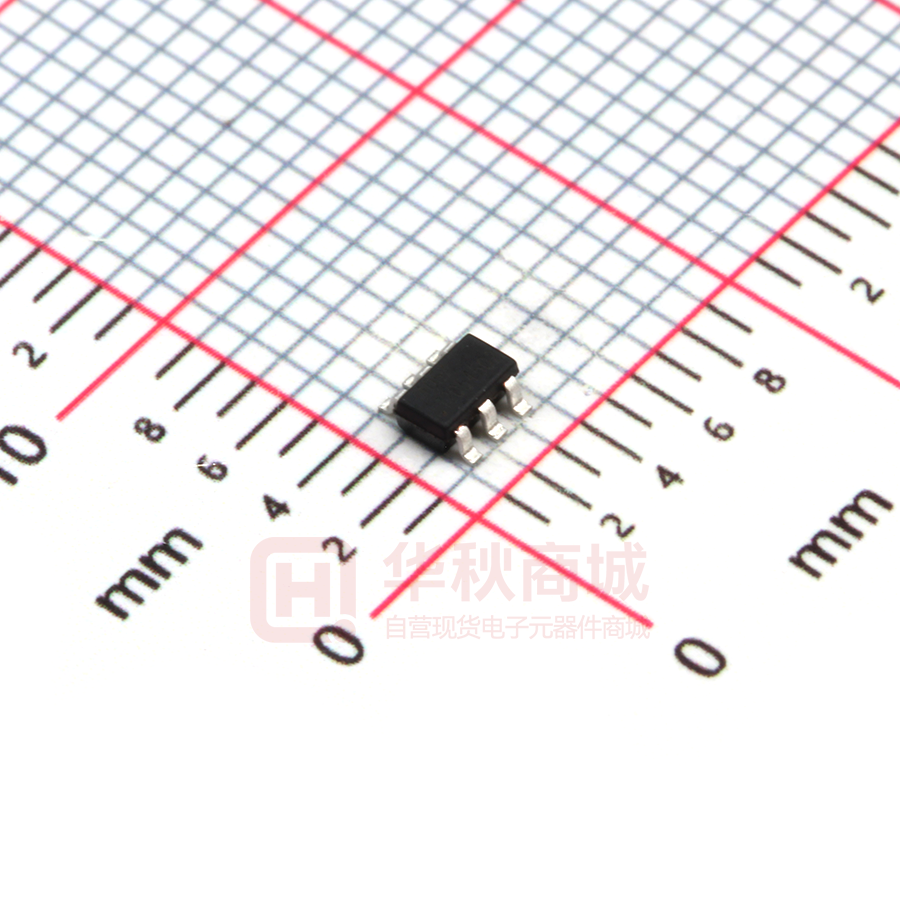

FM4057S42

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 1 特性  输入电压范围 4.6V~32V  输入过压保护 - FM4057 过压保护电压为 6.5V - FM4057B 支持高压充电  输出过流、过压、短路保护  输入过压、欠压保护  OTP 过温保护  4KV ESD 特性  封装形式： 外部电阻调节充电电流，最大支持 1A 充电 FM4057S 采用 SOT23-6 封装； 电流 FM4057S5 采用 SOT23-5 封装；  具有恒温充电功能，过温自动调节充电电流 FM4057E 采用 ESOP8 封装；  支持 4.2V、4.35V、4.4V 电池类型 FM4057D 采用 DFN6 封装  LED 显示充电状态，支持双色灯显示  内置 MOSFET，具有防倒灌功能 2 应用  涓流/恒流/恒压充电   单节锂电池充电 3 应用电路图 LED VIN CHRG GND BAT ISET FM4057 BAT VIN VIN VIN VIN电容 可以 省略 10uF Version 3.2 LED DONE 第 1 页共 14 页 1uF Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 4 概述 FM4057 是一款兼具高集成度和高可靠性的单节锂电池线性充电芯片，可以使用交 流电源转接器或 USB 埠作为它的电源输入。当电源被移除时，FM4057 进入睡眠模式。 FM4057 芯片充电系统集成 3 个环路：充电恒流，充电恒压，温度恒定环路，为充电系 统提供卓越的性能。 FM4057 通过采用包含预充模式、快充模式和恒压模式的控制算法优化充电过程， 当充满以后就维持在恒压模式以确保电池总是处于充满状态，它的充电电流可以通过一 只外部电阻进行设定，充电电流配置高至 1A。芯片内部热回馈电路则对内核温度进行 调节以确保在任何可用环境温度下都以最佳速率对电池进行充电，这一功能简单来说就 是一开始充电的时候芯片温度会升高，导致充电电流会随着温度的升高有一定程度的减 少，当内部温度环路达到稳定的时候，充电电流趋于稳定，达到恒温充电的效果。FM4057 的 VIN 端可以承受最高 32V 的电压，它还集成了各种保护功能：输入过压，输入欠压， 输出过压，输出短路，芯片过温。 FM4057 可以提供 SOT23-6、SOT23-5、ESOP8 和 DFN6 四种封装形式，其中 FM4057S 采用 SOT23-6 封装；FM4057S5 采用 SOT23-5 封装；FM4057E 采用 ESOP8 封装；FM4057D 采用 DFN6 封装。 Version 3.2 第 2 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 5 引脚定义 FM4057S FM4057S5 CHRG 1 6 ISET GND 2 5 BAT 3 4 CHRG 1 DONE GND 2 VIN BAT 3 5 ISET 4 VIN FM4057E NC 1 8 NC ISET 2 7 CHRG EPAD GND 3 6 DONE VIN 4 5 BAT 引脚 S S5 E D 1 名称 6 CHRG 2 2 3 5 GND 地 3 3 5 4 BAT 电池端 4 4 4 3 VIN 充电输入端 6 2 DONE 2 1 ISET 8 9 Version 3.2 DONE 2 VIN 3 E P A D 6 CHRG 5 GND 4 BAT 电池充电显示端，外接 LED，充电常亮，充满灭灯 7 5 1 NC 1 6 ISET 功能描述 1 5 FM4057D 电池充满显示端，外接 LED，充电灭灯，充满常亮 充电电流设置端，外接电阻 NC 7 EPAD 散热地 第 3 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 6 订购信息 料号 FM4057S42 FM4057S43 FM4057S44 FM4057S52 FM4057BS52 FM4057S53 FM4057S54 FM4057E42 FM4057BE42 FM4057E43 FM4057E44 FM4057D42 FM4057D43 FM4057D44 印字 4057 XXX2 4057 XXX3 4057 XXX4 4057 XXX2 4057B XXX2 4057 XXX3 4057 XXX4 4057 XXX2 4057B XXX2 4057 XXX3 4057 XXX4 4057 XXX2 4057 XXX3 4057 XXX4 特性 封装 4.2V 电池 4.35V 电池 SOT23-6 4.4V 电池 4.2V 电池 4.2V 电池，无 OVP SOT23-5 4.35V 电池 4.4V 电池 4.2V 电池 4.2V 电池，无 OVP ESOP8 4.35V 电池 4.4V 电池 4.2V 电池 4.35V 电池 DFN6 4.4V 电池 印字说明： 第一行，4057/4057B：芯片型号； 第二行，XXXX：Lot Number+版本号。 Version 3.2 第 4 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 7 规格参数 7.1 极限工作参数(1) 参数 最小值 耐压 最大值 单位 VIN -0.3 32 V BAT -0.3 6 V AGND -0.3 0.3 V 结温 TJ -40 150 ℃ 存储温度 TSTG -65 150 ℃ (1) 超出极限工作范围值可能会造成器件永久性损坏。长期工作在极限额定值下可能会影响器件的 可靠性。 7.2 ESD 性能 符号 VESDHBM 参数 人体模型 (HBM) 值 单位 ±4000 V ESD 测试基于人体放电模型（HBM）。 7.3 推荐工作条件 参数 最小值 VIN 4.2 BAT 典型值 最大值 单位 5 6.5 V 4.2 4.4 V 0.6 A IBAT CIN 4.7 µF COUT 10 µF TA -40 85 ℃ 7.4 热阻值 符号 SOT23-6,RθJA DFN6, RθJA Version 3.2 参数 值 (1) 210 (1) 32 结温和周围温度之间的热阻 结温和周围温度之间的热阻 第 5 页共 14 页 单位 ℃/W Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 7.5 电气特性 如无特殊说明，下述参数均在该条件下测得：Ta=25℃ Parameters Symbol Condition Min Typ Max Unit 静态电流 Quiescent Currents 待机模式电流 IBAT_STD VBAT=4.2V， VIN=0V 0 µA 充电模式静态电流 IIN_CHG VIN=5V, No Battery 400 uA VIN=5V（加走线电阻， bounding 电阻） 500 mΩ POWER SWITCH, ISOLATION FET RDS(ON) RDSON 充电系统 Battery Charger VIN 工作电压范围 VIN_RANGE 电池充电饱和电压 VIN falling 4.2 V VIN_OVP 6.5 V 迟滞 0.5 V VBAT_FULL 电池过压阈值 VBAT_OVP ICHG 涓流充电电流 IPRECHG 涓流充电电池电压阈值 VPRECHG 充电截止电流 ITERM 充电截止时间 TTERM Version 3.2 V V VBAT_RECHG 充电温度环路 6.5 4.6 电池回充电压阈值 恒流充电电流 5 VIN rising VIN UVLO VIN 过压 4.2 FM4057S42 FM4057D42 FM4057S43 FM4057D43 FM4057S44 FM4057D44 4.158 4.2 4.242 V 4.307 4.35 4.393 V 4.356 4.4 4.444 V 3.97 4.05 4.11 V VBAT=4.2V 104% VBAT RISET = 3kΩ 1.0 A RISET = 5kΩ 0.6 A RISET = 6kΩ 0.5 A RISET = 5kΩ 60 mA 涓流充电到恒流充电 3.08 V 恒流充电到涓流充电 2.94 V RISET = 5kΩ 60 mA 2 s 120 °C VIN=5V 第 6 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 7.6 典型性能特征 Pre-Charge Current vs. Input Voltage Charge Current vs. Input Voltage 600 IPRECHG(mA) ICHG(mA) 500 400 300 200 VBAT=4V，RISET=5.1K 100 0 4.7 5 62.2 62 61.8 61.6 61.4 61.2 61 60.8 60.6 60.4 5.3 5.6 5.9 6.2 6.5 VBAT=3V，RISET=5.1K 4.7 Input Voltage (V) 5 5.3 5.6 5.9 6.2 6.5 Input Voltage (V) OVP VIN=5V to 6.6V，VBAT=4V，RISET=5.1K Version 3.2 第 7 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) POWER ON VBAT=4V，RISET=5.1K SHUTDOWN VBAT=4V，RISET=5.1K Version 3.2 第 8 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 8 应用信息 FM4057 是一种高集成度和高可靠 性的低成本线性单电池锂离子充电器， 兼备恒流（CC）模式和恒压（CV）模 式。恒流模式下的电流通过外部电阻 RISET 进行设定，而恒压模式下的电压 一般在 4.2V，最大不超过 4.3V。如果 电池端的电压低于 3.08V，那么 FM4057 就会从大电流充电变为涓流充电直到 电池端电压高于 3.08V。FM4057 能够 通过 AC 适配器和 USB（通用串行总线） 端口输入供电。 ICHG CV Trickle CC ITERM IPRECHG 0 3.08V 4.1V 4.3V Figure1. Typical Charge Profile 8.1 输入电压过压保护 输入电压由内部比较器监测。OVP 阈值设置为 6.5V（典型值）。当输入电压超 过阈值，芯片启动过压保护机制，控制器输出关闭功率 MOSFET 的逻辑信号以防止 手持式系统中的电子设备不会因为输入电压高而损坏。当然超过耐压值 32V 仍然会 损坏，而且是不可逆的。当输入过电压条件消除后，控制器将启用通过运行软启动 再次输出。 8.2 电池充电曲线 右上角图 1 是典型的电池充电曲线图，在充电过程中一开始电池电压低于预充 电阈值，于是电池先开始一段时间的涓流充电；之后电池电压达到充电阈值，便开 始恒流充电，这段时间充电电流是最大的，其中的计算公式如下： ICHG = 3000 (A) (其中R ISET 是外部电阻，典型阻值可以是 3K、5K 和 6K。) R ISET Battery Charge Current vs. RISET 1200 ICHG(mA) 1000 800 600 400 200 0 3 3.9 5 5.6 6 6.2 Figure2 RISET (kΩ ) Version 3.2 第 9 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 接着电池电压通过 BAT 引进反馈调节，当电池电压接近电池调节电压阈值，电 压调节阶段开始，充电电流开始逐渐减少以保护电池寿命，由于这一阶段电压变化 小，所以认为是恒压充电，当电池电压超过电池电压的调节电压阈值时，充电模式 停止。 8.3 静态模式电流 静态模式下的电流分为两种：一种是电池电压 VBAT=4.2V，无外部电源输入，即 VIN=0V 的条件下，实测的静态电流值 IBAT_STD=0µA ；另外一种是 VIN=5V，没有电池电 压的条件下用电流表实测的静态电流值 IIN_CHG=1.51mA（该电流值包含 CHRG 引脚 LED 的功耗，实际的静态电流应该减去 LED 的功耗，大约为 400µA。） 8.4 恒温充电和热阻值 FM4057 内部集成温度恒定环路，周围环境温度及芯片温度升高时，会导致充电 电流下降，温度达 125°C 时，电流降为零；当温度恒定时，充电电流趋于稳定，达 到恒温充电的效果，见 Figure4。 FM4057 芯片有两种封装形式，SOT23-6 和 DFN6，每种封装对应不同的结温。对 于不同封装热阻值的计算，首先推荐的最高结温为 125°C，初始值为 25°C，对于 SOT23-6 的封装，其结温和周围温度之间的热阻 RθJA=210°C /W；对于 DFN6 的封装， 其结温和周围温度之间的热阻 RθJA=32°C /W。两种封装的最大功率损耗计算如下： PD(MAX),SOT23-6 = (125°C-25°C)/(210°C /W) = 0.476W PD(MAX),DFN6 = (125°C-25°C)/(32°C /W) = 3.125W Maximum Power Dissipation (W) 最大功耗取决于环境温度和结温和周围温度之间的热阻 RθJA，图 3 中的降额曲线 能够更直观的看到环境温度的上升最大功耗的影响。 3.500 3.000 2.500 2.000 1.500 SOT23-6 1.000 DFN6 0.500 0.000 0 25 50 75 100 125 Ambient Temperature (°C) Figure 3. Derating Curve of Maximum Power Dissipation Version 3.2 第 10 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) OTP:125°C Figure 4.Charging Temperature loop Profile Version 3.2 第 11 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) 9 封装尺寸 Symbol A A1 A2 b c D E E1 e e1 L  Dimensions In Millimeters Min Max 1.050 1.250 0.000 0.100 1.050 1.150 0.300 0.500 0.100 0.200 2.820 3.020 1.500 1.700 2.650 2.950 0.950 1.800 2.000 0.300 0.600 0° 8° Dimensions In Inches Min Max 0.041 0.049 0.000 0.004 0.041 0.045 0.012 0.020 0.004 0.008 0.111 0.119 0.059 0.067 0.104 0.116 0.037 0.071 0.079 0.012 0.024 0° 8° SOT23-6 Package Outline Dimension Version 3.2 第 12 页共 14 页 Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) Symbol A A1 A2 b c D D1 E E1 E2 e L  Version 3.2 Dimensions In Millimeters Min Max 1.300 1.700 0.000 0.100 1.350 1.550 0.330 0.510 0.170 0.250 4.700 5.100 3.202 3.402 3.800 4.000 5.800 6.200 2.313 2.513 1.270 0.400 1.270 0° 8° 第 13 页共 14 页 Dimensions In Inches Min Max 0.051 0.067 0.000 0.004 0.053 0.61 0.013 0.020 0.007 0.010 0.185 0.201 0.126 0.134 0.150 0.157 0.228 0.244 0.091 0.099 0.050 0.016 0.050 0° 8° Copyright©2017, Wing Semiconductor 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 32V 耐压单节锂电池线性充电芯片 FM4057 (文件编号：S&CIC1803) Symbol A A1 A3 D E b e L Dimensions In Millimeters Min Max 0.700 0.800 0.000 0.050 0.203REF. 1.950 2.050 1.950 2.050 0.200 0.300 0.650TYP. 0.300 0.400 Dimensions In Inches Min Max 0.028 0.031 0.000 0.002 0.008REF. 0.077 0.081 0.077 0.081 0.008 0.012 0.026TYP. 0.012 0.016 DFN6 Package Outline Dimension Version 3.2 第 14 页共 14 页 Copyright©2017, Wing Semiconductor
