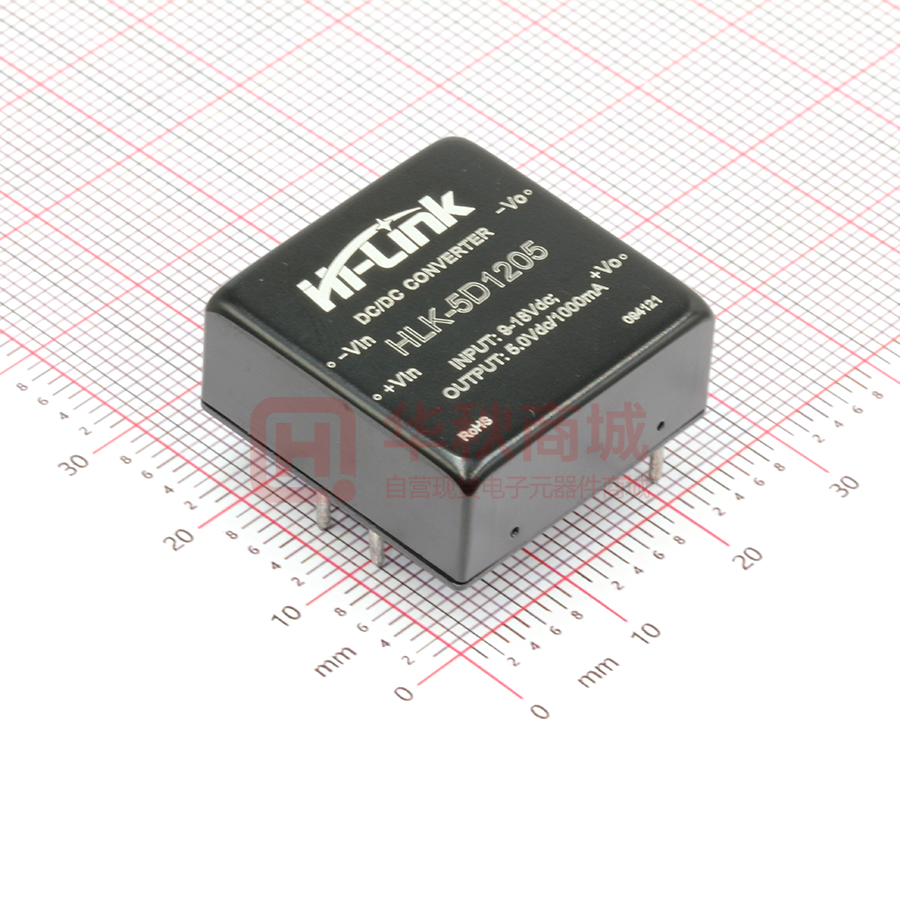

HLK-5D1205

深圳市海凌科电子有限公司 5W DC/DC 模块电源 A 系列 HLK-5D1205/ HLK-5D1212/ HLK-5D1215/ HLK-5D1224 版本：V1.0 修订日期：2019 年 11 月 14 日 版权所有 © 深圳市海凌科电子有限公司 目 录 1. DC/DC 模块电源 .......................................................................... 1 2. 产品型号 ............................................................................... 1 3. 产品性能 ............................................................................... 1 4. 环境条件 ............................................................................... 1 5. 输入特性 ............................................................................... 2 5.1. 输入特性 ......................................................................... 2 5.2. 输出特性 (5V/1000mA) ............................................................ 2 5.3. 输出特性 (12V/420mA) ............................................................ 4 5.4. 输出特性 (15V/330mA) ............................................................ 4 5.5. 输出特性 (24V/210mA) ............................................................ 5 6. 减额曲线 .............................................................................. 6 7. 典型应用电路 ........................................................................... 7 7.1EMC 参数推荐 ........................................................................ 7 7.2 输出滤波部分 ....................................................................... 7 8.测试应用 ................................................................................ 8 8.1. DC/DC 测试电路 .................................................................... 8 8.2. 纹波和噪声测试: .................................................................. 8 9. 标志、包装、运输、贮存 ................................................................. 9 9.1. 标志 ............................................................................. 9 9.1.1. 产品标志 ................................................................... 9 9.1.2. 包装标志 ................................................................... 9 9.2. 产品 ............................................................................. 9 9.3. 包装 ............................................................................. 9 9.4. 产品 ............................................................................. 9 10. 外形尺寸及重量 ........................................................................ 9 1. DC/DC 模块电源 5W DC/DC 系列产品输出功率为 5W，2:1 宽电压输入范围，效率高达 84%，1500VDC 的常规 隔离电压，允许工作温度-40℃ to +85℃，具有输出过压、过流、短路保护功能广泛应用 于医疗、工控、电力、仪器仪表、通信、铁路等领域。 2.产品型号 型 号 模块外壳尺寸 输出功率 输出电压 输出电流 备注 (MODEL) (mm) (W) (V) (mA) Notes HLK-5D1205 5 5 1000 HLK-5D1212 5 12 420 5 15 330 5 24 210 HLK-5D1215 HLK-5D1224 25.4*25.4*11 3.产品性能 1.超宽范围输入（2:1），输出 5W 2.转换效率 84%（Typ） 3.隔离电压 1500Vdc 4. 超低待机功耗：0.3W（典型值） 5. 超快速启动： 100mS（典型值） 6. 工作温度范围：-40°C~+85°C 7.输出短路保护，过流保护，过压保护 8.金属外壳，输出纹波低 9. 国际标准引脚，PCB 板直插安装 10.采用高品质环保防水导热胶灌封，防潮、防振，满足防水防尘 IP65 标准 11.高可靠性、长寿命设计，连续工作时间长 第 1 页 / 共 9 页 4.环境条件 项目名称 技术指标 单位 工作环境温度 -40—+85 ℃ 储存温度 -40—+80 ℃ 相对湿度 5—95 % 散热方式 自然冷却 大气压力 80—106 振动 备注 Kpa 振动系数 10~500Hz,2G10min./1cycle, 满足二级公路运输 60min.each along X,Y,Z axes 要求 5.电气特性 5.1.输入特性 项目名称 工作条件 单位 额定输入电压 12 Vdc 输入电压范围 9-18 Vdc 最大输入电流 ≤0.7 A 反射纹波电流 ---- mA 冲击电压 ≤50 Vdc 9 Vdc 输入欠压保护 --- Vdc 启动延迟时间 100 ms 备注 DC12V 额定输入电压系列 启动电压 额定输入电压和恒阻负载 输入滤波类型 PI 型 热拔插 不支持 遥控端（Ctrl）* 模块开启 -- 第 2 页 / 共 9 页 模块关端 -- mA 关断时输入电流 -- -- -- 备注：常温下测试 5.2.输出特性(5V/1000mA) 项目名称 技术要求 单位 空载额定输出电压 5V±2% Vdc 短时间最大输出电流 ≥1200 mA 额定输出电流 1000 mA 电压调整率 ±0.5 % 负载调整率 ±1 % 转换效率 Vin=24Vdc，输出满载 84 % 输出纹波及噪音 (mVp-p) 输出电压调节 输出过流保护 ≤100 纯电阻负载，20MHz 带宽，峰峰值 ---输出最大负载的 110-200% 输出短路保护 正常输出时直接短路,短路去除后自动恢复正常工作 输出过压保护 输出最大电压的 110-160% 绝缘电压 绝缘电阻 备注 mV - 无调节端 A 不损坏整机 Vdc 输入-输出,测试时间 1 分钟，漏电流小于 1mA/1500V 输入-输出，绝缘电压 500VDC/1000MΩ 隔离电容 - MΩ 输入-输出，100KHz/0.1V 1000pF 注：①输出电压为±5VDC、 ±9VDC 的产品型号， 在 0% - 5%负载条件下， 输出电压 精度最大值为±5%； ②按 0%-00%负载工作条件测试时， 负载调整率的指标为±5%； ③0%-5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法双绞线测试法，可 以在输出端加容性负载降低轻载纹波。 第 3 页 / 共 9 页 5.3.输出特性(12V/420mA) 项目名称 技术要求 单位 空载额定输出电压 12V±2% Vdc 短时间最大输出电流 ≥520 mA 额定输出电流 420 mA 电压调整率 ±0.5 % 负载调整率 ±1 % 转换效率 Vin=24Vdc，输出满载 84 % 输出纹波及噪音 (mVp-p) ≤100 纯电阻负载，20MHz 带宽，峰峰值 输出电压调节 ---- 输出过流保护 输出最大负载的 110-200% 输出短路保护 正常输出时直接短路,短路去除后自动恢复正常工作 输出过压保护 输出最大电压的 110-160% 绝缘电压 绝缘电阻 备注 mV - 无调节端 A 不损坏整机 Vdc 输入-输出,测试时间 1 分钟，漏电流小于 1mA/1500V 输入-输出，绝缘电压 500VDC/1000MΩ - MΩ 隔离电容 输入-输出，100KHz/0.1V 1000pF 注：①输出电压为±5VDC、 ±9VDC 的产品型号， 在 0% - 5%负载条件下， 输出电压 精度最大值为±5%； ②按 0%-00%负载工作条件测试时， 负载调整率的指标为±5%； ③0%-5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法双绞线测试法，可 以在输出端加容性负载降低轻载纹波。 5.4.输出特性(15V/330mA) 项目名称 技术要求 单位 空载额定输出电压 15V±2% Vdc 短时间最大输出电流 ≥430 mA 额定输出电流 330 mA 第 4 页 / 共 9 页 备注 电压调整率 ±0.5 % 负载调整率 ±1 % 转换效率 Vin=24Vdc，输出满载 84 % 输出纹波及噪音 (mVp-p) ≤100 纯电阻负载，20MHz 带宽，峰峰值 输出电压调节 ---- 输出过流保护 输出最大负载的 110-200% 输出短路保护 正常输出时直接短路,短路去除后自动恢复正常工作 输出过压保护 输出最大电压的 110-160% 绝缘电压 绝缘电阻 mV - 无调节端 A 不损坏整机 Vdc 输入-输出,测试时间 1 分钟，漏电流小于 1mA/1500V 输入-输出，绝缘电压 500VDC/1000MΩ - MΩ 隔离电容 输入-输出，100KHz/0.1V 1000pF 注：①输出电压为±5VDC、 ±9VDC 的产品型号， 在 0% - 5%负载条件下， 输出电压 精度最大值为±5%； ②按 0%-00%负载工作条件测试时， 负载调整率的指标为±5%； ③0%-5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法双绞线测试法，可 以在输出端加容性负载降低轻载纹波。 5.5.输出特性(24V/210mA) 项目名称 技术要求 单位 空载额定输出电压 24V±2% Vdc 短时间最大输出电流 ≥310 mA 额定输出电流 210 mA 电压调整率 ±0.5 % 负载调整率 ±1 % 转换效率 Vin=24Vdc，输出满载 84 % 第 5 页 / 共 9 页 备注 输出纹波及噪音 (mVp-p) 输出电压调节 输出过流保护 ≤100 纯电阻负载，20MHz 带宽，峰峰值 ---输出最大负载的 110-200% 输出短路保护 正常输出时直接短路,短路去除后自动恢复正常工作 输出过压保护 输出最大电压的 110-160% 绝缘电压 绝缘电阻 mV - 无调节端 A 不损坏整机 Vdc 输入-输出,测试时间 1 分钟，漏电流小于 1mA/1500V 输入-输出，绝缘电压 500VDC/1000MΩ 隔离电容 - MΩ 输入-输出，100KHz/0.1V 1000pF 注：①输出电压为±5VDC、 ±9VDC 的产品型号， 在 0% - 5%负载条件下， 输出电压 精度最大值为±5%； ②按 0%-00%负载工作条件测试时， 负载调整率的指标为±5%； ③0%-5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法双绞线测试法，可 以在输出端加容性负载降低轻载纹波。 6.减额曲线 第 6 页 / 共 9 页 7.典型应用电路 7.1 EMC 参数推荐 元器件位号/推荐器件 作用 推荐值 FUSE/保险丝 模块异常时，保护电路免于受到伤害 根据客户需求接入相对应的保险丝 MOV1/压敏电阻 在累积浪涌是保护模块不受损坏 14D330K LDM1/共模电感 EMI 滤波 电感量：10-30mH C0,C1 陶瓷电容 滤波电容 1uF/50V E1、E2 电解电容 滤波电容 100uF/50V EMI 滤波 10-68uH LDM2/差模电感 CY1/Y2 电容 1nF/250Vac 备注：  保险丝和压敏电阻为基本保护电路（必接）。  若需通过认证，安规电容和共模电感不可省略。 7.2 输出滤波部分 第 7 页 / 共 9 页 对纹波&噪声要求一般时，外围推荐仅使用 C2 即可；对纹波&噪声要求严格时；推荐使用上图 电路。 注意：1、C2、C3 使用高频低阻电解电容，且总容量不可超过手册标注的最大容性负载，否 则模块将无法正常启动。 2、容性负载时，必须保证 3%的最小负载，否则会引起模块输出异常。 元器件位号/推荐器件 作用 推荐值 LDM3/共模电感 调整输出的纹波电压 电感量：0.47-4.7uH 根据调试结果 LDM4/共模电感 调整输出的纹波电压 电感量：0.47-4.7uH 根据调试结果 C2、C3 电解电容 纹波电压的滤波 68-220uF/50V C4 陶瓷电容 纹波电压的滤波 1uF/50V 8.测试应用 8.1.DC/DC 测试电路 一般推荐电容：47uF-100uF/50V 8.2. 纹波和噪声测试 （双绞线法 20MHZ 带宽） 测试方法： 1）纹波噪声是利用 12#双绞线连接，示波器带宽 设置为 20MHz，100M 带宽探头，且在探头端上并 联 0.1uF 聚丙烯电容 和 47uF 高频低阻电解电 容，示波器采样使用 Sample 取样模式。 2）输出纹波噪声测试示意图： 把电源输入端连接到输入电源, 电源输出通过治 具板连接到电子负载，测试单独用 30cm±2 cm 取 样线直接从电源输出端口取样。功率线根据输出 电流的大小选取相应线径的带绝缘皮的导线。 第 8 页 / 共 9 页 9.标志、包装、运输、贮存 10.1.标志 9.1.1.产品标志 在产品的适当位置贴有产品唯一条形码标志，确保每块产品的生产日期、产品批次等 信息可追溯性。其内容符合国家标准、行业标准的规定。 9.1.2 包装标志 产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日； 标有“向上”、“防潮”“小心轻放”等运输标志，所有标志都符合 GB 191 的规定。 9.2.产品 产品采用专用吸塑盒分隔包装，具有防振功能，并符合 GB 3873 规定。 9.3.包装 包装后的产品能以任何交通工具运输，在运输中应有遮篷，不应有剧烈振动，撞击等。 9.4.产品 产品贮存应符合 GB 3873 的规定。 10 外形尺寸及重量 1 2 3 4 5 6 VIN- VIN+ VO+ NP GND NC 输入负极 输入正极 输出正极 ---- 输出负极 --- 第 9 页 / 共 9 页
