SLM6300

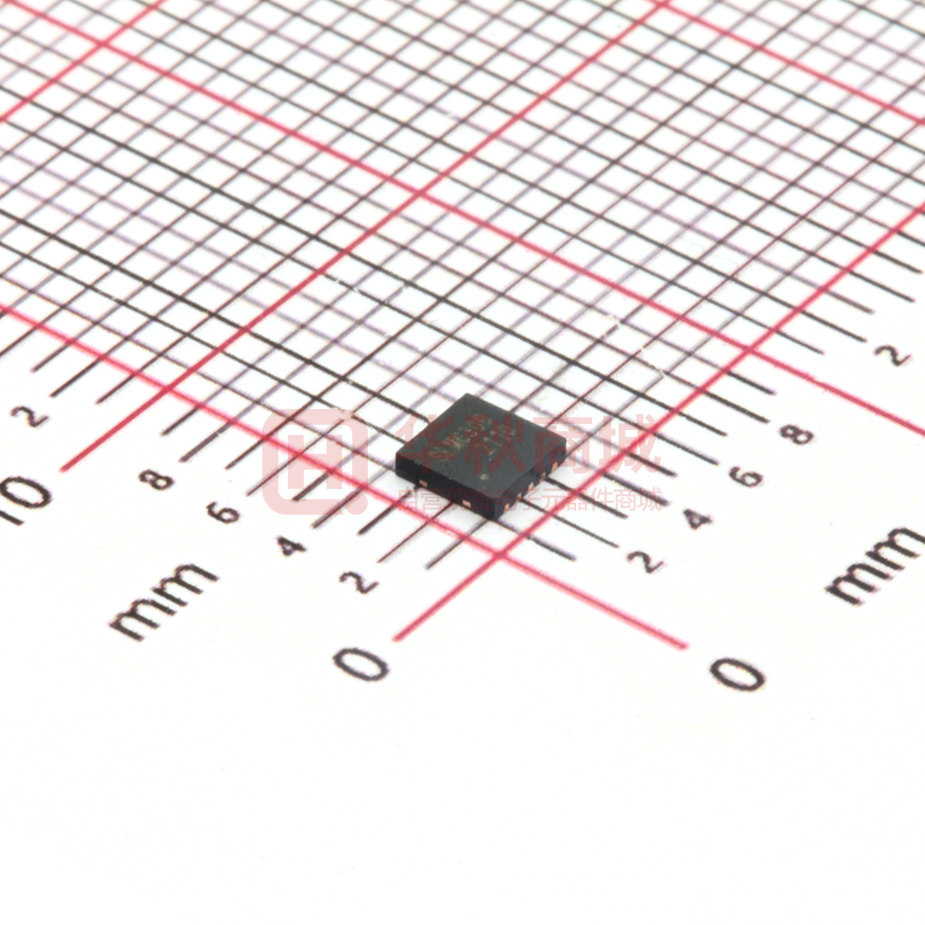

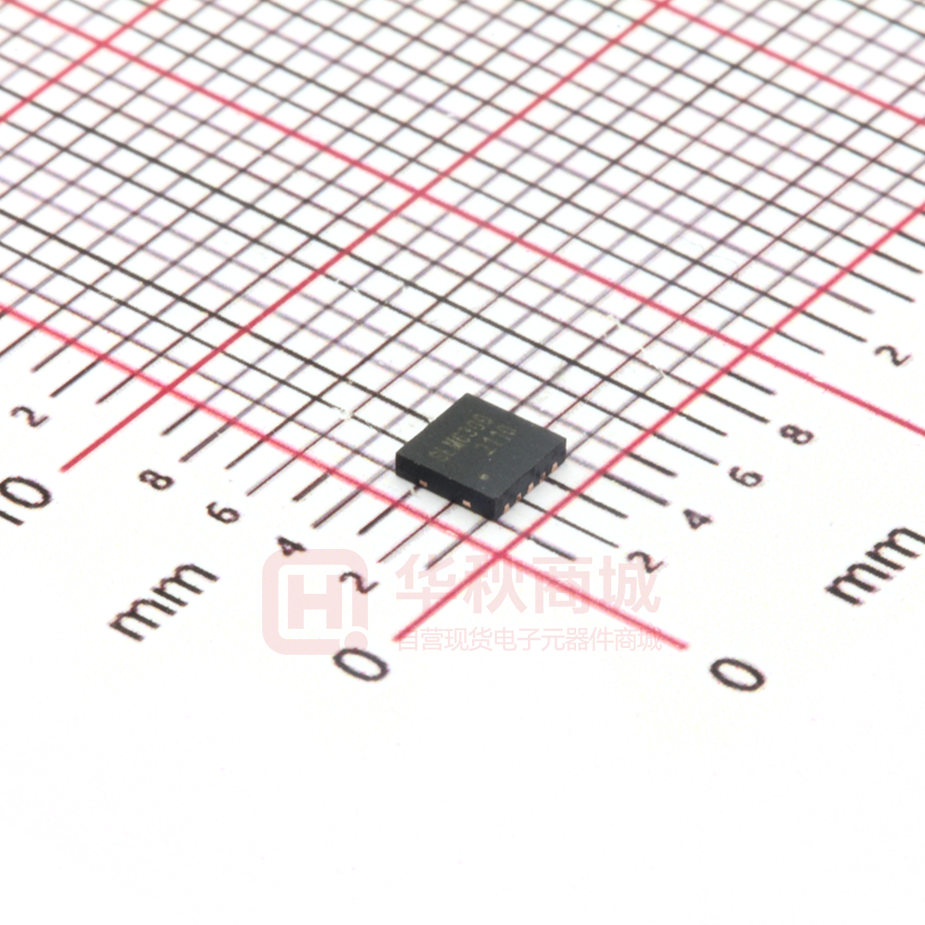

SLM6300 高耐压 2.5A 同步降压锂电池充电器 _______________________ 概述 _______________________ 特性 SLM6300 是一款面向5V交流适配器的2.5A  工作电压最高6.0V，耐压28V 锂离子电池充电器。它是采用550KHz固定频率的  550KHz固定开关频率 同步降压型转换器，因此具有高达90%以上的充  高达90%以上的输出效率 电效率，自身发热量极小。  最大2.7A的可调输出电流 SLM6300集成了28V高压器件，可以有效防  输入电流自动识别，适配器自适应 止浪涌电压或者是误接高电压适配器引起的芯片  无需防反灌电流二极管 损坏，具有极高的安全性。  无需外置功率 MOS 管或续流二极管 SLM6300包括完整的充电终止电路、自动再  精度达到±1%的4.2V充电电压 充电和一个精确度达±1%的4.2V预设充电电压，  可耐28V高压的充电状态双指示输出 内部集成了防反灌保护、输出短路保护、芯片及  关机电流仅20uA 电池温度保护等多种功能。  2.9V涓流充电 SLM6300采用小型化的DFN3x3-10L封装，  软启动限制了浪涌电流 并且只需极少的外围元器件，只需极小面积的  电池温度监测功能 PCB板，因此能够被嵌入在各种手持式应用中，  输出短路保护功能 作为大容量电池的高效充电器。  极小化的DFN3x3-10L封装 __________________ 最大额定值 _______________________ 应用  输入电源电压（VIN）：-0.3V~28V  电子烟  VGC：VIN-7V~VIN+0.3V  电动玩具  NCHRG、NSTDBY：-0.3V~28V  电动工具  BAT：-0.3V~14V  MP3、MP4播放器  VS：-0.3V~14V  数码相机  LX：-0.3V~14V  电子词典  其它：-0.3V~7V  GPS  BAT短路持续时间：连续  便携式设备、各种充电器  最大结温：145℃  工作环境温度范围：-40℃~85℃  贮存温度范围：-65℃~125℃  焊接温度（时间10秒）：260℃ www.sola-ic.com 1 / 11 Ver 0.3 SLM6300 高耐压 2.5A 同步降压锂电池充电器 ______ 充电电流与电池电压关系图 ____________________ 应用提示 芯片的高效散热是保证芯片长时间维持较大充电 电流的前提。 3.0 DFN3x3-10L封装的外形尺寸较小，出于对芯片的 VIN=5V RS=26.7mΩ 散热考虑，PCB板的布局需特别注意。用于耗散IC所 产生的热量的散热通路从芯片至引线框架，并通过底 2.0 部的散热片到达PCB板铜面。PCB板的铜箔作为IC的 IBAT (A) 主要散热器，其面积要尽可能的宽阔，并向外延伸至 较大的铜箔区域，以便将热量散播到周围环境中。 1.0 在PCB放置过孔至内部层或背面层在改善充电器 短路模式 的总体热性能方面也是有显著效果，见图3。在PCB板 0 0 1.0 2.0 3.0 4.0 4.1 4.2 VBAT(V) 图1 SLM6300 位 置 ， 放 置 1.7*3.0mm 的 方 形 PAD 作 为 SLM6300的散热片，并且在PAD上放置若干个0.8mm 孔径的过孔作为散热孔。芯片焊接时将焊锡从PCB背 面层灌进，使SLM6300底部自带散热片与PCB板散热 片有效连接，从而保证SLM6300的高效散热。芯片的 高效散热是保证芯片长时间维持较大充电电流的前 提。 _____________________ 典型应用 图3 图2 当进行 PCB 板布局设计时，电路板上与充电 IC 无关的其他热源也需予以考虑，因为它们的自身温度 将对总体温升和最大充电电流有所影响。 www.sola-ic.com 2 / 11 Ver 0.3 SLM6300 高耐压 2.5A 同步降压锂电池充电器 ____________________________________________________ 引脚功能表 VIN 1 10 LX VGC 2 9 GND NCHRG 3 8 VS NSTDBY 4 7 BAT NCE 5 6 NTC 图 4. SLM6300 引脚封装图 引脚 名称 说明 输入电源端 1 VIN 2 VGC 内部驱动钳位端 3 NCHRG 电池充电指示端 4 NSTDBY 5 NCE 使能控制端 6 NTC 电池温度检测输入端 7 BAT 电池电压检测端 8 VS 电池电流检测端 9 GND 10 LX 电池充电完成指示端 地 开关端 ______________________________________________________ 引脚说明 VIN(引脚 1)：输入电压端，此端最高耐压为 28V，充电工作电压为 4.2~6.0V。 VGC(引脚 2)：内部驱动管的栅电压钳位，在此端与 VIN 之间接一个 0.1uF 的电容。 NCHRG(引脚 3)：充电状态指示端。当充电器向电池充电时，该管脚被内部开关拉至低电平，表示充电 正在进行，否则该管脚处于高阻态。 www.sola-ic.com 3 / 11 Ver 0.3 SLM6300 高耐压 2.5A 同步降压锂电池充电器 NSTDBY(引脚 4)：充电完成指示端。当电池充电完成时，该管脚被内部开关拉至低电平，表示充电完成， 否则该管脚处于高阻态。 NCE(引脚 5)：使能控制端。输入低电平将使芯片处于正常工作状态；输入高电平将使芯片牌被禁止充电 状态。NCE 管脚可以被 TTL 电平或者 CMOS 电平驱动。 NTC(引脚 6)：电池温度检测输入端。将该管脚接到电池的 NTC 传感器的输出端。如果 NTC 管脚的电 压小于 180mV 或者大于 1.35V，意味着电池温度过高或过低，充电被暂停。如果 NTC 悬空，电池温 度检测功能取消，其他充电功能正常。 BAT(引脚 7)：电池电压检测端。在充电停止时，BAT 管脚的漏电流小于 3uA。 VS(引脚 8)：电池电流检测端。此端与 BAT 之间连接一个高精毫欧电阻 RS，用来设置快充时充电电流， 其算式为：IBAT = 0.0667 / RS。 GND(引脚 9)：电源地。GND 端必须与芯片底部散热片，以及 PCB 板铺铜可靠连接。 LX(引脚 10)：内置功率 MOSFET 连接点。LX 为 SLM6300 的电流输出端与外部电感相连作为电池充电 电流的输入端。 ___________________________________________________ 直流电特性 (如无特别说明，VIN = 5V  2%，NCE接GND，TA = 25℃) 符号 参数 VIN 输入电源电压 VUV VIN欠压闭锁门限 VUVHYS VIN欠压闭锁迟滞 VOV VIN过压闭锁门限 VOVHYS VIN欠压闭锁迟滞 IIN VFLOAT 输入电源电流 条件 从VIN高至低 从VIN低至高 最小值 典型值 最大值 单位 4.0 5 6.0 V 3.8 3.95 4.1 V 6.0 300 mV 6.3 V 300 mV 待机模式（充电终止） 130 260 uA 关机模式（NCE接高） 20 40 uA 4.158 4.2 4.242 V 1.8 2.0 2.2 A 稳定输出（浮充）电压 BAT引脚电流：（电流模式 RS=33.3mΩ，电流模式 测试条件是VBAT=3.8V） 待机模式，VBAT=4.2V 2.3 4.6 uA 停 机 模 式 （ VIN
