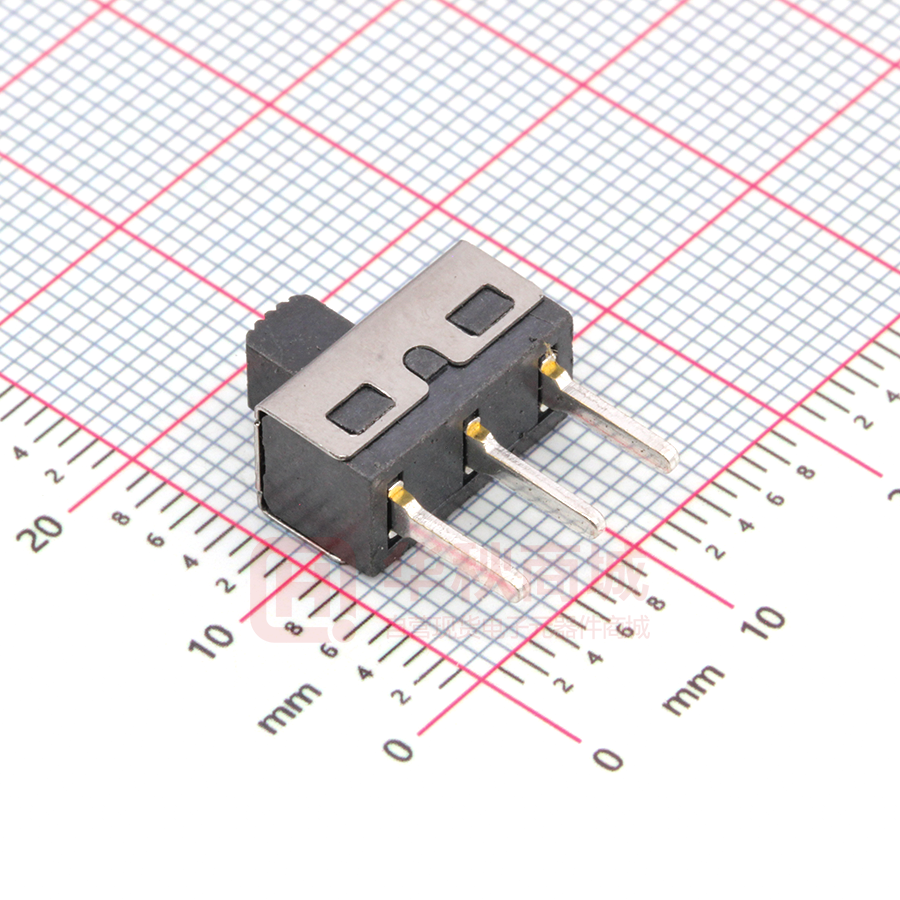

SS12D10G4 071

SS12D10G4 071

  • 厂商:

    SHOUHAN(首韩)

  • 封装:

    SW3_12.7X6.7MM_TM

  • 描述:

    滑动开关 SW3_12.7X6.7MM_TM SPDT 2A 125V 10.40mm

  • 数据手册
  • 价格&库存
SS12D10G4 071 数据手册
深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 承 认 书 产品名称 Project: 拨 动 开 关 SS12D10G4 071 韩 科 规格型号 Part No: 有 户 Customer: 技 客 限 公 司 SPECIFICATION FOR APPROVAL 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 市 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 钟华华 批准/Approved 罗孝金 SPECIFICATION 规格书 文件编号 发布日期 第 A 版 PERFORMANCE 规格 100mΩMAX. 100 毫欧以下 100MΩMIN. 100 兆欧以上. WITHOUT DAMAGETOPARTS ARCING OR BREAKDOWN ETC 没有绝缘破坏等异常 首 韩 科 技 有 限 公 MODEL NO. 产品名称: SS12D10G4 DRAWN 制订 APPD. 审核 1、RATING (额定值) : AC 1 2 5 V 2 A 2、FUNCTION (接触型式) :1P2T 3、TIMING (时间特性) :NON-SHORTING 4、ELECTRICAL CHARACTERISTICS(电气性能规格) ITEM 项目 TEST CONDITIONS 测试条件 CONTACT MEASURED AT 1KHz SMALL CURRENT(100mA OR LESS) 4.1 RESISTANCE 在 1KHz 微小电流(100mA 以下)测试. 接触电阻 APPLY A VOLTAGE OF 500V DC FOR 1 MIN. TO FOLLOWING PORTIONS AFTER WHICH INSULATION MEASUREMENT SHALL BE MADE. 4.2 RESISTANCE (1)BETWEEN BODY AND TERMINAL。 绝缘电阻 (2)BETWEEN TERMINALS。 输入 500V DC 电压 1 分钟,按以下接触方法测试: (1)排脚相互之间。 (2)排脚与外壳之间。 AC 500V rms(50-60Hz)FOR 1 MIN TRIP DIELECTRIC CURRENT:0.5mA 4.3 STRENGTH (1)BETWEEN TERMINALS. 耐电压 (2)BETWEEN INDIVIDUAL TERMINAL AND FRAME. 输入 AC 500V(50-60Hz) 电压 ,1 分钟 感度 电 流为 0.5mA,按以下接触方法测试: (1)排脚相互之间 (2)排脚与外壳之间. 2020 年 3 月 11日 第1页 共3页 司 深圳市首韩科技有限公司 5、MECHANICAL CHARACTERISTICS (机械性能规格) TEST CONDITIONS 测试条件 A STATIC LOAD SHALL BE APPLIED TO THE TIP OF ACTUATOR IN OPERATING DIRECTION. 沿动作方向推动胶柄至接近底部时之数值. 深 圳 市 ITEM 项目 OPERATING 5.1 FORCE 作动力 5.2 5.3 TERMINAL STRENGTH 端子强度 DISPLACEMENT OF ACTUATOR (KNOB) 柄 强 度 PERFORMANCE 规格 350gf±100gf MECHANICAL AND ELECTRICAL A STATIC LOAD OF(300gf)SHALL BE APPLIED CHARACTERISTICS SHALL TO THE TERMINAL FOR 15 SEC,IN ANY DIRECTON. BE SATISFIED WITHOUT 在排脚前端任意一个方向加 300gf 力度测试,时 LOOSENESS OF ACTUATOU. 间为 15 秒. 在端子中没有裂开,松动等异 常,满足于机械、电器性能。 A STATIC LOAD OF 10N(1Kgf)SHALL BE APPLIED THE LEVER SHALL HAVE NO TO THE TOP OF THE ACTUATOR(KNOB)AND THEN SERIOUS DEFORMATION AND DESPLACEMENT SHALL BE MEASURED TO THE FUNCTION IS NORMALLY. DIRECTION OF THE ARROW. 柄部无严重变形,可以正常工 在柄的前端施加 1Kgf 的力度,位移应沿印记的方 作. 向上定. 深圳市首韩科技有限公司 SPECIFICATION 规格书 6、ENDURANCE CHARACTERISTICS (耐久性) : ITEM 项目 TEST CONDITIONS 测试条件 2020 年 3 月 11日 第2页 共3页 PERFORMANCE 规格 (1) CONTACT RESISTANCE(接触电阻) 100mΩ MAX.100 毫欧以下. (2) INSULATION RESISTANCE(绝缘电阻) WITHOUT LOAD: 100MΩ MIN. 100 兆欧以上. AN ACTUATOR SHALL BE SUBJECT TO 3,000 (3) WITHSTAND VOLTAGE(耐电压) CYCLES AT A SPEED OF 15 TO 18 CYCLES AC 500V,1 MINUTE.AC 500V 1 分钟 FOR 1 MIN. (4) OPERATING FORCE(作动力) 无负荷: ±30%INITIAL VALUE. 操作者以每分钟 15—18 回的频率作 3,000 回之 变化范围初始值±30% 无负荷测试. (5) WITHOUT DAMAGE TO PARTS ARCING OR BREAKDOWN ETC. 公 司 6.1 LIFE TEST 寿命试验 文件编号 发布日期 第 A 版 可焊性试验 端子顶部被浸入锡焊池中 2mm 深,温度为 科 255±5℃,时间为 3±0.5 秒. 有 THE TOP OF THE TERMINALS SHALL BE DIPPED 2mm IN THE SOLDER BATH OF 255±5℃ FOR 3±0.5 SECONDS. THE AREA OF SOLDERING SHOULD BE OVER 90% 焊接面积要有 75%以上. 技 6.2 SOLDERABILITY TEST 限 (测试后外表无损伤,并且满足机械性能) (1)TEMPERATURE AND IMMERSING TIME 温度及浸锡时间 首 DIP SOLDERING 浸 锡 TIME 温度(℃) 时间(S) 255±5 3±0.5 350±10 3±0.5 MANUAL 市 SOLDERING THERE SHALL BE NO DEFORMATION OR CRACKS IN MOLDED PART. (2)IMMERSION DEPTH: IMMERSION DEPTH UP TO THE SURFACE OF THE BOARD 外观无异常,满足于机械、电器性 能。 THICKNESS OF PRINTED WIRING BOARD 1.6mm. 手 焊 深 圳 6.3 RESISTANCE TO SOLDERING HEAT TEST 耐焊性试验 韩 TEMPERATURE 浸锡深度: 浸锡深度至基板(PCB)表面,基板厚度为 1.6mm. (3)REFLOW SOLDERING 回流焊 (A)峰值温度 235±5℃ ,时间 3±0.5 秒. (B)PREHEAT TIME SHALL BE 30 SECONDS MAX. AT 100℃MAX. 预热温度 100℃以下,300 秒以内完成. 注:LCP 料可以过回流焊 6 分钟,高温区 220-250 度 15 秒。 深圳市首韩科技有限公司 SPECIFICATION ITEM 项目 TEST CONDITIONS 测试条件 COLD TEST 耐冷试验 2020 年 3 月 11日 第3页 共3页 PERFORMANCE 规格 THE SWITCH SHALL BE STORED AT A TEMPERATURE OF -25±3℃ FOR48HOURS. THEN THE SWITCH SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度-25±3℃中 48 小时后,再将放置在 常温常濕的环境中 1 小时后进行测试. THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 70±2℃ FOR 48 HOURS. THEN THE SWITCH SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. THERE SHALL BE NO 放置在温度 70±2℃中测试 48 小时后,再将放 DEFORMATION OR CRACKS IN 置在常温常濕的环境中 1 小时后进行测试. MOLDED PART. THE SWITCH SHALL BE STORED ATA TEMPERATURE 外观无异常,满足于机械、电 OF 40±2℃ AND A HUMIFITY OF 90% TO 95% 器性能. FOR 96 HOURS.THEN THE SWITCH SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITION FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置 40±2℃的相对湿度为 90%~95%环境中 96 小时后,再将放置在常温常濕的环境中 1 小时 后进行测试. UNLESS OTHERWISE SPECIFIED. THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AS FOLLOWS: (1) AMBIENT HUMIDITY:5℃ TO 35℃ (2) RELATIVE HUMIDITY:45% TO 85% (3) AIT PRESSURE :86Kpa TO 106Kpa 在没有指定的情况下测试温度、湿度、气压如 下: (1)温度为 5℃—35℃. (2)湿度为 45%—85%. (3)气压为 86Kpa—106Kpa. STANDARD ATMOSPHEIC CONDITIONS 测试标准状态 深 圳 6.7 科 市 首 韩 6.6 HUMIDITY TEST 潮濕试验 技 有 限 6.5 HEAT TEST 耐热试验 公 司 6.4 规格书 文件编号 发布日期 第 A 版 6.8 PRACTICAL TEMPERATURE RANCE 使用温度范围 -16℃~+60℃. 在-16℃~+60℃温度内使用. 李春风 罗孝金 钟华华 G4 2020.3.11 2020.3.11 2020.3.11 技 科 韩 首 深圳市首韩科技有限公司 市 圳 深 公 限 有 4 司
