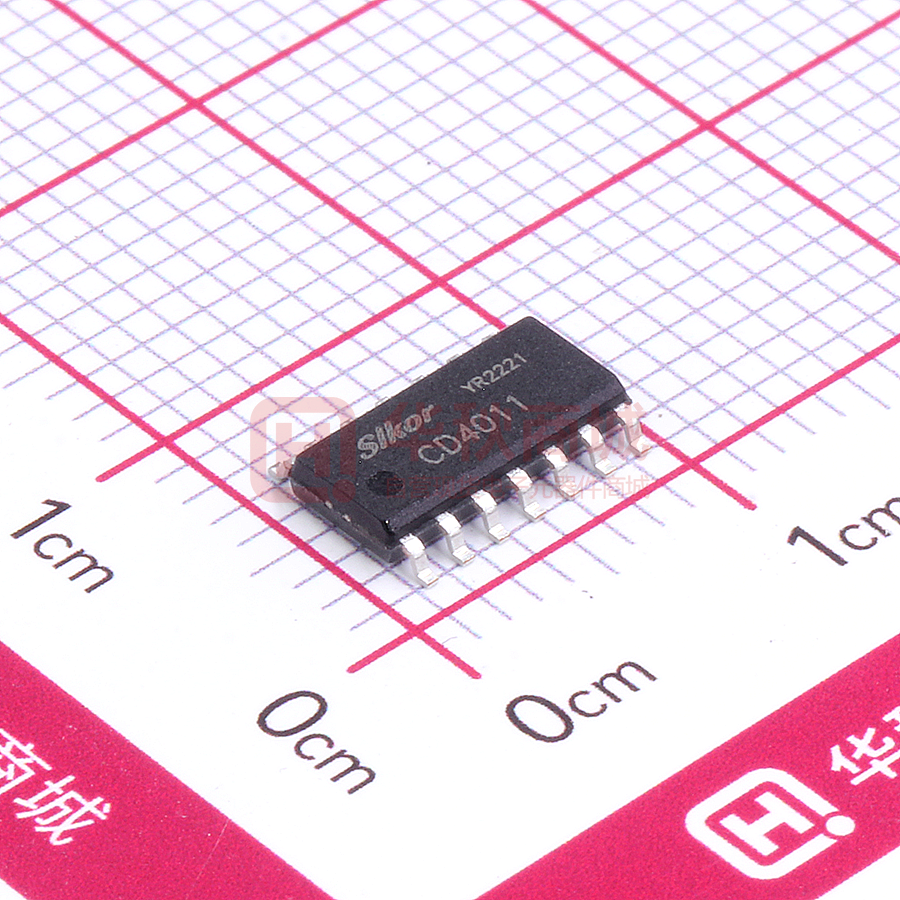

CD4011

CD4011 4 路 2 输入与非门电路 概述 特点 CD4011是一块4路2输入与非门电路，所有的 输出部分均带有缓冲器，可以提高抗干扰能力， 并且可以降低对输出阻抗的要求。   输出部分均带有缓冲器 封装形式：DIP14、SOP14 功能框图及原理图 1 2 I1 I2 O1 3 5 6 I3 I4 O2 4 8 9 I5 I6 O3 10 12 13 I7 I8 O4 11 图 1 CD4011 的功能框图 I1 I2 O1 图 2 CD4011 的单路原理图 www.slkormicro.com 1 CD4011 引脚配置 订购信息 芯片型号 I1 I2 O1 O2 I3 I4 VSS 1 14 2 13 3 12 4 11 5 10 6 9 7 8 VDD I8 I7 O4 O3 I6 I5 引脚功能描述 DIP-14 引脚名称 1、2、5、6、8、 I1、I2、I3、I4、I5、 9、12、13 I6、I7、I8 3、4、10、11 O1、O 2、O 3、O 4 7 VSS 地 14 VDD 电源 www.slkormicro.com 引脚功能 输入端 输出端 2 封装形式 CD4011D DIP14 CD4011 SOP14 CD4011 极限参数 除非有特殊要求，TA=25°C。 参数名称 符号 最小 最大 单位 电源电压 VDD -0.5 18 V 输入电压 VI -0.5 VDD+0.5 V 输入输出电流 ±I -10 +10 mA 功耗 DIP，TA=-40~+70°C PD SOP，TA=-40~+70°C 750 mW 500 mW 100 mW 输出功耗 P 工作环境温度 TA -40 +85 °C Tstg -65 +150 °C 贮存温度 焊接温度（10秒） DIP TL SOP 245 °C 250 °C 注： 1． DIP 封装：当 TA 大于 70°C 时，温度每升高 1°C，额定功耗减少 12mW。 2． SOP 封装：当 TA 大于 70°C 时，温度每升高 1°C，额定功耗减少 8mW。 电特性  直流电气特性 1、除非有特殊要求，TA=25°C，VSS=0V。 参数 静态电流 符号 IDD 测试条件 VI=VSS或VDD；IO=0 VI=VSS 或 VDD，| IO |＜1uA 输出低电平电压 VOL VI=VSS或VDD，| IO |＜1uA 输出高电平电压 输入低电平 输入高电平 www.slkormicro.com VIH 典型值 最大值 单位 VDD=5V 1.0 uA VDD=10V 2.0 uA VDD=15V 4.0 uA VDD=5V 0.05 V VDD=10V 0.05 V VDD=15V 0.05 V VDD=5V 4.95 VDD=10V 9.95 V VDD=15V 14.95 V VO=0.5V或4.5V，|IO|＜1uA VDD=5V - VO=1.0V或9.0V，|IO|＜1uA VOH VIL 最小值 - 1.5 V VDD=10V 3.0 V VO=1.5V或13.5V，|IO|＜1uA VDD=15V 4.0 V VO=0.5V或4.5V，|IO|＜1uA VDD=5V 3.5 V VO=1.0V或9.0V，|IO|＜1uA VDD=10V 7.0 V VO=1.5V或13.5V，|IO|＜1uA VDD=15V 11.0 V 3 - V CD4011 电特性（续上） 1、除非有特殊要求，TA=25°C，VSS=0V。 参数 输出低电平电流 输出高电平电流 符号 IOL -IOH 测试条件 最小值 典型值 最大值 单位 VO=0.4V，VI=0或5V VDD=5V 0.44 mA VO=0.5V，VI=0或10V VDD=10V 1.1 mA VO=1.5V，VI=0或15V VDD=15V 3.0 mA VO=4.6V，VI=0或5V VDD=5V 0.44 mA VO=9.5V，VI=0或10V VDD=10V 1.1 mA VO=13.5V，VI=0或15V VDD=15V 3.0 mA 1.4 mA 输出高电平电流 -IOH VO=2.5V，VI=0或5V VDD=5V 输入漏电流 ±IIN VIN=0或15V VDD=15V 0.3 uA 2、除非有特殊要求，TA=40°C，VSS=0V。 参数 静态电流 符号 IDD 测试条件 VI=VSS或VDD；IO=0 VI=VSS 或 VDD，| IO |＜1uA 输出低电平电压 VOL VI=VSS或VDD，| IO |＜1uA 输出高电平电压 输入低电平 输入高电平 输出低电平电流 www.slkormicro.com VIH IOL 最小值 典型值 单位 1.0 uA VDD=10V 2.0 uA VDD=15V 4.0 uA VDD=5V 0.05 V VDD=10V 0.05 V VDD=15V 0.05 V VDD=5V 4.95 VDD=10V 9.95 V VDD=15V 14.95 V VO=0.5V或4.5V，|IO|＜1uA VDD=5V - VO=1.0V或9.0V，|IO|＜1uA VOH VIL 最大值 VDD=5V - 1.5 V VDD=10V 3.0 V VO=1.5V或13.5V，|IO|＜1uA VDD=15V 4.0 V VO=0.5V或4.5V，|IO|＜1uA VDD=5V 3.5 V VO=1.0V或9.0V，|IO|＜1uA VDD=10V 7.0 V VO=1.5V或13.5V，|IO|＜1uA VDD=15V 11.0 V VO=0.4V，VI=0或5V VDD=5V 0.52 mA VO=0.5V，VI=0或10V VDD=10V 1.3 mA VO=1.5V，VI=0或15V VDD=15V 3.6 mA 4 - V CD4011 电特性（续上） 2、除非有特殊要求，TA=40°C，VSS=0V。 参数 输出高电平电流 符号 -IOH 测试条件 最小值 典型值 最大值 单位 VO=4.6V，VI=0或5V VDD=5V 0.52 mA VO=9.5V，VI=0或10V VDD=10V 1.3 mA VO=13.5V，VI=0或15V VDD=15V 3.6 mA 1.7 mA 输出高电平电流 -IOH VO=2.5V，VI=0或5V VDD=5V 输入漏电流 ±IIN VIN=0或15V VDD=15V 0.3 uA 最大值 单位 3、除非有特殊要求，TA=85°C，VSS=0V。 参数 静态电流 符号 IDD 测试条件 VI=VSS或VDD；IO=0 VI=VSS 或 VDD，| IO |＜1uA 输出低电平电压 VOL VI=VSS或VDD，| IO |＜1uA 输出高电平电压 输入低电平 输入高电平 输出低电平电流 输出高电平电流 www.slkormicro.com VIH IOL -IOH 典型值 VDD=5V - 7.5 uA VDD=10V - 15.0 uA VDD=15V - 30.0 uA VDD=5V 0.05 V VDD=10V 0.05 V VDD=15V 0.05 V VDD=5V 4.95 VDD=10V 9.95 V VDD=15V 14.95 V VO=0.5V或4.5V，|IO|＜1uA VDD=5V - VO=1.0V或9.0V，|IO|＜1uA VOH VIL 最小值 - 1.5 V VDD=10V 3.0 V VO=1.5V或13.5V，|IO|＜1uA VDD=15V 4.0 V VO=0.5V或4.5V，|IO|＜1uA VDD=5V 3.5 V VO=1.0V或9.0V，|IO|＜1uA VDD=10V 7.0 V VO=1.5V或13.5V，|IO|＜1uA VDD=15V 11.0 V VO=0.4V，VI=0或5V VDD=5V 0.36 mA VO=0.5V，VI=0或10V VDD=10V 0.9 mA VO=1.5V，VI=0或15V VDD=15V 2.4 mA VO=4.6V，VI=0或5V VDD=5V 0.36 mA VO=9.5V，VI=0或10V VDD=10V 0.9 mA VO=13.5V，VI=0或15V VDD=15V 2.4 mA 5 - V CD4011 电特性（续上） 3、除非有特殊要求，TA=85°C，VSS=0V。 参数 符号 测试条件 最小值 输出高电平电流 -IOH VO=2.5V，VI=0或5V VDD=5V 输入漏电流 ±IIN VIN=0或15V VDD=15V 典型值 最大值 单位 1.1 mA 1.0  交流电气特性 除非有特殊要求，TA=25°C，VSS=0V。CL=50pF.Input tr=tf≤20ns。 参数 符号 tPHL 传播延时 tPLH tTHL 输出爬坡延时 tTLH 电源动态功耗 www.slkormicro.com P 条件 最小值 典型值 最大值 单位 典型值计算公式 VDD=5V 55 110 ns 28ns+(0.55ns/pF)CL VDD=10V 25 45 ns 14ns+(0.23ns/pF)CL VDD=15V 20 35 ns 12ns+(0.16ns/pF)CL VDD=5V 55 110 ns 28ns+(0.55ns/pF)CL VDD=10V 25 45 ns 14ns+(0.23ns/pF)CL VDD=15V 20 35 ns 12ns+(0.16ns/pF)CL VDD=5V 60 120 ns 10ns+(1.0ns/pF)CL VDD=10V 30 60 ns 9ns+(0.2ns/pF)CL VDD=15V 20 40 ns 6ns+(0.28ns/pF)CL VDD=5V 60 120 ns 10ns+(1.0ns/pF)CL VDD=10V 30 60 ns 9ns+(0.42ns/pF)CL VDD=15V 20 40 ns 6ns+(0.28ns/pF)CL VDD=5V 1300 fi+∑(foCL)xVDD2 VDD=10V 6000 fi+∑(foCL)xVDD2 uW VDD=15V 20100 fi+∑(foCL)xVDD2 fi:输入频率，fo:输出频 率，CL：负载电容， ∑(foCL)：输出总和， VDD：电源电压 6 uA CD4011 时序图 VI 90% VM Input 0V tf tr 10% tPHL VOH Output VOL 90% VM 10% tTHL 说明： 1. VM=1/2 VDD 2. VOL 和 VOH 是带负载时的典型输出低电平和高电平 www.slkormicro.com tPLH 7 tTHL CD4011 外形封装图 1、SOP14 封装 符号 尺寸（mm） 最小 最大 A 8.55 8.75 A1 0.356 0.456 符号 尺寸（mm） 最小 最大 C4 0.203 0.233 D 0.95 1.15 0.40 0.70 A2 1.27TYP D1 A3 0.302TYP D2 0.20TYP B 3.80 4.00 R1 0.20TYP B1 5.80 6.20 R2 0.20TYP C 1.40 1.60 Θ1 8°~12°TYP C1 0.60 0.70 Θ2 8°~12°TYP C2 0.52 0.62 Θ3 0°~8° C3 0.05 0.25 Θ4 4°~12° www.slkormicro.com 8 CD4011 2、DIP14 封装 符号 A 尺寸（mm） 最小 最大 19.00 19.20 A1 A2 符号 1.524TYP 0.41 0.51 尺寸（mm） 最小 最大 C3 3.85 4.45 C4 1.40 4.50 D 8.20 8.80 A3 2.54TYP D1 0.20 0.35 A4 1.70TYP D2 7.74 8.00 A5 0.99TYP Θ 10°TYP B 6.30 6.50 Θ1 17°TYP C 3.00 3.20 Θ2 6°TYP R1 1.27TYP C1 C2 www.slkormicro.com 0.51TYP 3.00 3.60 9
