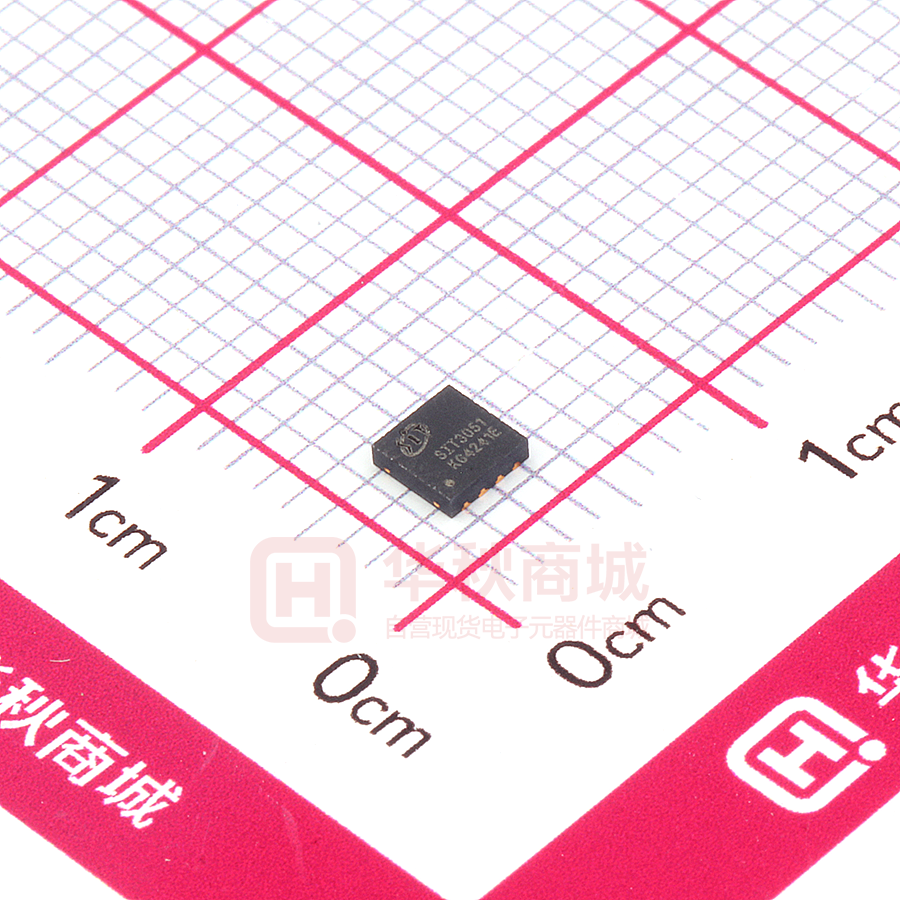

SIT3051TK

SIT3051 芯力特 3.3V 供电、1Mbps、待机与远程唤醒、低电流 CAN 总线收发器 特点： 产品外形：  由 3.3V 单电源供电运行；  共模范围优于 ISO 11898 标准，可达-7V~+12V；  总线引脚 ESD 保护超过 ±12kV 人体模型 (HBM)；  可调节的驱动器转换时间，能够改善辐射性能；  具有高速、斜率控制、待机、低电流关断四种工作模 式，其中低电流关断模式电流低至 1uA；  针对高达 1Mbps 的数据速率而设计；  热关断保护；  开路故障安全设计；  针对热插拔应用的无毛刺脉冲上电和掉电保护 提供绿色环保无铅封装 描述 SIT3051 是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，与具有 CAN 控制器的 3.3V 微处理器、微控制器 (MCU) 和数字信号处理器 (DSP)或者等效协议控制器结合使用，具有高速、斜 率控制、待机、低电流关断四种工作模式，共模范围可达-7V~+12V，可应用于工业自动化、控制、 传感器和驱动系统，电机和机器人控制，楼宇和温度控制，电信和基站控制及状态等领域。 参数 符号 测试条件 供电电压 Vcc 最大传输速率 1/tbit CANH、CANL 输入输出电压 Vcan -36 +36 V 总线差分电压 Vdiff 1.5 3.0 V 环境温度 Tamb -40 125 ℃ 非归零码 最小 最大 单位 3 3.6 V 1 Mbaud 引脚分布图 REC V1.1 2020.03 1 / 14 www.sitcores.com SIT3051 芯力特 3.3V 供电、1Mbps、待机与远程唤醒、低电流 CAN 总线收发器 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+6 V MCU 侧端口电压 D，R -0.5~VCC+0.5 V 总线侧输入电压 CANL，CANH -36~36 V 6，7 号引脚瞬态电压 Vtr -100~+100 V 接收器输出电流，IO -11~11 mA 存储工作温度范围 -40~150 ℃ 环境温度 -40~125 ℃ 焊接温度范围 300 ℃ SOP8 400 mW DIP8 700 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 D 2 GND 接地连接 3 VCC 收发器 3.3V 电源电压 4 R CAN 接收数据输出（显性总线状态下为低电平；隐性总线状态 下为高电平），也称为 RXD、驱动器输出 5 SHDN 关断输入，CMOS/TTL 兼容。SHDN 驱动为高电平时，为低电流 关断模式。内部有下拉电阻到 GND。 6 CANL 低电平 CAN 总线 7 CANH 高电平 CAN 总线 8 RS REC V1.1 2020.03 引脚功能 发送数据输入（显性总线状态下为低电平；隐性总线状态下为高 电平），也称为 TXD、驱动器输入。内部有上拉电阻到 VCC。 模式选择引脚：强下拉至 GND=高速模式；强上拉至 VCC =低功 耗模式；通过 10kΩ 至 100kΩ 电阻下拉至 GND =斜率控制模式。 2 / 14 www.sitcores.com SIT3051 芯力特 3.3V 供电、1Mbps、待机与远程唤醒、低电流 CAN 总线收发器 总线发送器直流特性 符号 VO(D) VOD(D) 参数 输出电压 （显性） CANH CANL 差分输出电压（显性） VO(R) 输出电压 （隐性） VOD(R) 差分输出电压（隐性） CANH CANL 测试条件 VI=0V,RS=0V,RL=60Ω （见图 1、图 2） 最小 典型 最大 2.45 VCC 0.5 1.25 单位 V VI=0V,RS=0V,RL=60Ω （见图 1） 1.5 2 3 V VI=0V,RL=60Ω,RS =0V （见图 3） 1.2 2 3 V VI=3V,RS=0V,RL=60Ω （见图 1） 2.3 V 2.3 VI=3V, RS=0V -0.12 0.012 V VI=3V, RS=0V,NO LOAD -0.5 0.05 V IIH 高电压输入电流 VI=2V -30 30 μA IIL 低电压输入电流 VI=0.8V -30 30 μA CANH=-7V, VSHDN=0V -250 IOS 短路输出电流 CANH=12V, VSHDN=0V 1 mA CANL=-7V, VSHDN=0V -1 CANL=12V, VSHDN=0V CO 输出电容 250 见接收器 VI=0V（显性）,60Ω 负载 ICC 供电电流 35 70 mA VI=0V（显性）,无负载 6 mA VI=VCC（隐性）,无负载 6 mA （如无另外说明，VCC=3.3V±10% ,Temp=TMIN~TMAX，典型值在 VCC=+3.3V，Temp＝25℃） 总线发送器开关特性 符号 tPLH tPHL tsk(p) 参数 传播延迟（低到高） 传播延迟（高到低） 传播延迟对称性 REC V1.1 2020.03 测试条件 典型 最大 R=0，即短路（见图 4） 35 85 R=10 kΩ 70 125 R=100 kΩ 500 870 R=0，即短路（见图 4） 70 120 R=10 kΩ 130 180 R=100 kΩ 870 1200 R=0，即短路（见图 4） 35 3 / 14 最小 单位 ns www.sitcores.com SIT3051 芯力特 3.3V 供电、1Mbps、待机与远程唤醒、低电流 CAN 总线收发器 （| tPLH - tPHL |） tr tf 差分输出上升时间 差分输出下降时间 R=10 kΩ 60 R=100 kΩ 370 R=0，即短路（见图 4） 20 80 R=10 kΩ 30 160 R=100 kΩ 300 1400 R=0，即短路（见图 4） 20 80 R=10 kΩ 30 160 R=100 kΩ 300 1400 （如无另外说明，VCC=3.3V±10% ,Temp=TMIN~TMAX，典型值在 VCC=+3.3V，Temp＝25℃） 总线接收器直流特性 （如无另外说明，VCC=3.3V±10% ,Temp=TMIN~TMAX，典型值在 VCC=+3.3V，Temp＝25℃） 符号 参数 测试条件 最小 高速模式，见表 1 VIT+ 接收器正阈值 VIT- 接收器负阈值 Vhys 迟滞区间 VIT+- VIT- VOH 高电平输出电压 -6V
