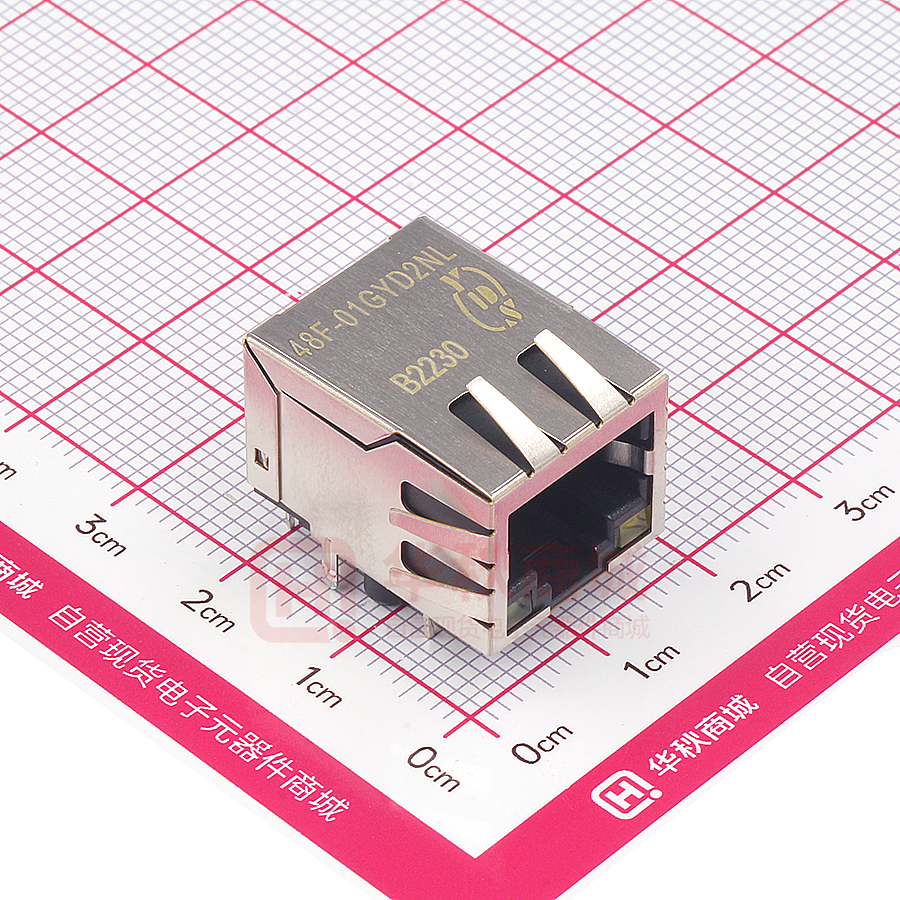

48F-01GYD2NL

REV. 一、、外观尺寸图 DESCRIPTION 0 DATE DWN AP’PD 10.4.28 Hu Li 1.0 Correct Operating Temperature 10.5.28 Hu Li 1.1 Correct Housing& Characteristic 16.6.3 Huang Hsu 1.2 Correct Appearance 16.9.7 Huang Hsu 三、电气特性@25℃: 1. 圈比(±5%):1CT:1CT 2. 电感(100KHz/0.1V@8mA): 350uH MIN@0℃～+70℃ 3. 插入损耗(dB MAX):-1.2dB(0.3-100MHz) 4. 反馈损耗(dB MIN): -16dB(1-30MHz),-13.5dB(40MHz),-11.5dB(50MHz), -10dB(60-80MHz) 5. 串音干扰(dB MIN):-40dB(30MHz),-36dB(60MHz),-30dB(100MHz) 6. 差-共模抑制( (dB MIN): -35dB(30MHz),-32dB(60MHz),-30dB(100MHz) UNIT:mm Unless otherwise specified,all tolerances are ±0.25 二、线路图 7. 耐 压(Pri to Sec):1500Vrms/0.5mA/60Sec or 1650Vrms/0.5mA/2Sec 8. 操作温度:-20℃～+85℃ 9. 符合 RoHS 标准 1000pF/2KV SHIELD T4 75Ω 75Ω P10 J8 J7 J6 J5 J4 J3 J2 J1 P9 P8 P7 P6 P5 P4 P3 P2 P1 T2 75Ω TD4TD4+ TX2TX3TX3+ TX2+ TX1- Ref: BOM-W008 RJ-45 Front View PCB Top View T3 TD4TD4+ TD3TD3+ CT CT TD2TD2+ TD1TD1+ 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TX1+ TITLE T1 RJ45 1000 BASE-T SINGLE PORT JACK MAGNETICS 75Ω Green LEFT 11 12 RIGHT 13 Yellow 14 Standard LED Wavelength Forward * V(MAX) TYP Green 565nm 2.5v 2.2v Yellow 585nm 2.5v 2.1v With a forward current of 20mA P/N 48F-01GYDXNL REV. PAGE NO 1-4 DATE 2016-10-12 AP’PD Hsu DWN Zhang guifeng 1.2 四、材料 REV. DESCRIPTION DATE DWN AP’PD 外壳材料： 材料：尼龙 66 UL94V-0 标准颜色：黑色 插入材料： 七、包装 材料：磷酸青铜 C5210 EH---0.35 毫米厚度 1. 包装单位 2. 包装材质 插入 –PBT GF UL94V-0 : : 60 个/盘 PET 17.5±0.5 1.电镀(1) 镍 2.电镀(2) 100%锡 3.电镀(3) 金 (3u＂～50u＂) 板块材料: 29.4±0.5 PBT GF UL 94V-0 2.3±0.2 Unit=cm 接触脚材料: 材料：磷酸青铜 C5210 EH---0.35 毫米厚度 3. 外箱单位：1320 个/ 22 盘/箱 1.电镀(1) 镍 2.电镀(2) 100%锡 铁壳材料: 黄铜 C2680 镀镍 产品寿命:750 周期最小. Unit=cm 五、环境 1. 储存温度:-40℃TO +85℃. 2. 操作温度: -20℃TO +85℃ 元冊科技股份有限公司 3. 遵循于模块化插头 FCC 第 68 部分 六、产品型号： YUAN DEAN SCIENTIFIC CO., LTD. TITLE 48F-01GYDXNL RoHS version Gold Plating:1=3u",2=6u",3=15u",4=30u",5=50u", RJ45 1000 BASE-T SINGLE PORT JACK MAGNETICS P/N 48F-01GYDXNL REV. PAGE NO 2-4 DATE 2016-10-12 AP’PD Hsu DWN Zhang guifeng 1.2 REV. DESCRIPTION DATE DWN AP’PD 八、RJ 插头规范 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE RJ45 1000 BASE-T SINGLE PORT JACK MAGNETICS P/N 48F-01GYDXNL REV. PAGE NO 3-4 DATE 2016-10-12 AP’PD Hsu DWN Zhang guifeng 1.2 REV. DESCRIPTION DATE DWN AP’PD 九、波峰焊建议 元冊科技股份有限公司 建议的波峰焊曲线 1.峰值温度（TP）：250±10℃ 2.峰值温度（TP）时间：5 秒最多 YUAN DEAN SCIENTIFIC CO., LTD. TITLE RJ45 1000 BASE-T SINGLE PORT JACK MAGNETICS P/N 48F-01GYDXNL REV. PAGE NO 4-4 DATE 2016-10-12 AP’PD Hsu DWN Zhang guifeng 1.2
