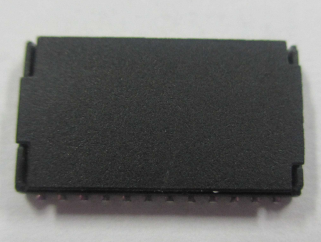

30F-81ANL

REV. 一、外观尺寸图 DESCRIPTION 0 16.46 13.97 13.97 24 DWN AP’PD 10.4.30 Hu Li 10.8.2 Hu Li Chen Hsu 15.12.2 Huang Hsu 1.0 Correct appearance 2.0 Correct IR&Packing 15.6.12 13 3.0 8.14 XXXX 1 0.76 0.15TYP 1.98 Add Photos 三、电气特性@25℃: 1. 圈比(±5%): 1CT:1CT 2. 电感(100KHz/0.1V@8mA):350uH MIN 12 1.27±0.10 10.50 1.27 30F-81ANL 9.14 DATE ∧1.4 3. 插入损耗(dB MAX): -1.2dB(0.1MHz),-0.2-0.002*f SUGGESTED PAD LAYOUT dB(1-125MHz) 4. 反馈损耗(dB MIN): -16dB(0.1-40MHz), -10 +20Log10(f/80MHz)dB(40-100MHz) 0.46±0.05 5. 串音干扰(dB TYP): -50dB(1MHz),-55+22Log10(f/10MHz)dB(10-100MHz) 9.50 UNIT：mm Unless otherwise specified, all tolerances are ±0.25 6. 共模抑制(dB MIN): -42dB(2MHz),-15+20Log10(f/200MHz)dB(30-200MHz) 7. 直流电阻:1.6Ω MAX 二、外观尺寸图 13TD4- 15 CT 14TD4+ 17 TD3- 16 CT 18 TD3+ 19 TD2- 21 CT 20 TD2+ 23 TD1- 22 CT 24 TD1+ 8. 耐 压: 1500Vrms/0.5mA/60Sec or 1650Vrms/0.5mA/2Sec 9. 操作温度:0℃ TO +70℃ 10. 符合 RoHS 标准 Ref: C1678 (H5120NL) 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TX4-12 CT 10 TX4+11 TX3- 8 CT 9 TX3+ 7 TX2- 6 CT 4 TX2+ 5 TX1- 2 CT 3 TX1+ 1 TITLE 100/1000BASE-T FILTER P/N 30F-81ANL REV. 3.0 PAGE NO 1-3 DATE 2018-1-16 AP’PD Hsu DWN Zhou sheng mei 四、RoHS 类型 REV. DESCRIPTION DATE DWN AP’PD 我们的 RoHS 部分可以承受的回流焊炉峰值温度: 245℃最大如下简介: 特性 无铅组件 平均升温速度 (Ts max to Tp) 0 3 C /秒 最大. 预热 -最低温度 (Ts min) -最高温度 (Ts max) -时间 (ts min to ts 0 max 150 C 0 200 C 60-120 秒 ) 时间保持范围: -温度 (TL) -时间 (tL) 217 C 60-150 秒 峰值/类别 温度 (Tp) 245 MAX 0 0 在 5 C 时的实际峰值 温度 (tp) 20-40 秒 降温速度 6 C/秒 最大 0 0 峰值温度在 25 C 的时间 8 分钟 最大. 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 100/1000BASE-T FILTER P/N 30F-81ANL REV. 3.0 PAGE NO 2-3 DATE 2018-1-16 AP’PD Hsu DWN Zhou sheng mei REV. DESCRIPTION DATE DWN AP’PD 五、包装信息: 单重--------------0.56克/个 卷带------- 1400个 外箱单位： 14000个/箱 外箱单位： 10卷/箱 总重: 11.9千克/箱 4.0 12 16.8 1 24.0 13 24 1 24 11.5 1. 2. 3. 4. 5. 13 12 Mechanicals 16.0 10 2.4 Tape & Reel 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 100/1000BASE-T FILTER P/N 30F-81ANL REV. 3.0 PAGE NO 3-3 DATE 2018-1-16 AP’PD Hsu DWN Zhou sheng mei
