请承认书
SPECIFICATION FOR APPROVAL
ROHS
致
TO:深圳市影宏科技有限公司
产品名称
部品号

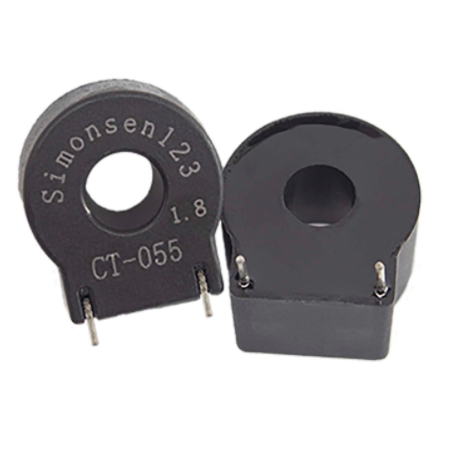

DESCRIPTION: CURRENT TRANSFORMER
CUSTOMER NO:A27020010-01
产品编号
SIMONSEN P/N: CT-055-1.8
文件编号
DOCUMENT NO:
SIM-Q-03-CT-055-1.8
客户承认并请签回(盖章)
Please return to us copy of specification for approval “with your
approved
深 圳 市 京 泉 和 电 子 有 限 公 司
SHEN ZHEN SIMONSEN ELECTRONIC CO.,LTD.
E-MAIL:simonsen123@163.com
TEL:0755-26749363 FAX/TEL:0755-26513658
深圳市宝安区西乡街道铁岗水库路中熙 ECO 国际 8 栋 404-405
修改日期
修改页码
修改章节
修改版本
修改摘要
记 录 人
CUSTOMER
深圳市影宏科技有限公司
DESCRIPTION
Current transformer
CUSTOMER P/N
A27020010-01
SIMONSEN P/N
CT-055-1.8
一:DIMENSION (UNIT :mm)
二:SCHEMATIC
APPROVED
CHECKED
DRAWN
SHEET 2 OF 3
DATE:2021/7/20
Shenzhen simonsen123 electronic CO.,LTD.
SIM-Q-03-CT-055-1.8
CUSTOMER
深圳市影宏科技有限公司
DESCRIPTION
Current transformer
CUSTOMER P/N
A27020010-01
SIMONSEN P/N
CT-055-1.8
三:Winding sequence
Winding
Terminal
Wire size
Turns
Case
N1-2
s-f
QA-1 0.09mm
1800:1TS
CT-055 black/horizontal
四:Electrical characteristics
Input current
Output current
Grade
Load resistance
High voltage
Output voltage
0(36)A
0~20mA
0.1
50Ω
3000V AC
1000mv
Rated current : 36A ,maximum current 55A/50Ω
Pin1-2 RDC: 120Ω±10% at 25℃
30A/50/3mA load =10Ω
5%
10%
同向分量:<-0.1%
-0.013%
-0.007%
正交分量:<6’
5.25’
4.98’
五:Material
50%
100%
120%
-0.003% -0.016% -0.014%
4.45’
3.70’
3.50’
NO
Items
Material
Supplier/manufacture
UL NO
1
CORE
Nanocrystalline
10.5*15.5*8
2.93~3.09mV 62~68UH
Shenzhen simonsen123 electronic co., ltd.
N/A
2
WIRE
QA-1 0.09mm
Ya yang OR SHENGANG
E239508
3
CASE
CT-055
PBT4830 94V-0
black
shenzhen simonsen123 electronic co., ltd.
E332375
3080G(XX)
4
Epoxy
resin
TXH 9201
GUANZHOU XINGQIAO
E196959
5
pin
CP0.8mm
6
六:
阻燃:符合 UL94-V0 标准;
绝缘电阻:≥100MΩ DC500V;
胶面——绕组: 3.0KV/2mA/60SEC 。
使用环境:-40℃~+85℃;
工作频率:1KHZ~70KHZ。
环保:符合欧盟 ROSH 要求并有 SGS 检测报告 SGS TEST REPORTS:CANEC1317485002。
七:包装:
纸盒:220PCS/ 外箱:220PCS*6=1320PCS 总重:12.5KG
APPROVED
CHECKED
DRAWN
SHEET 3 OF 3
DATE:2021/7/20
Shenzhen simonsen123 electronic CO.,LTD.
SIM-Q-03-CT-055-1.8
