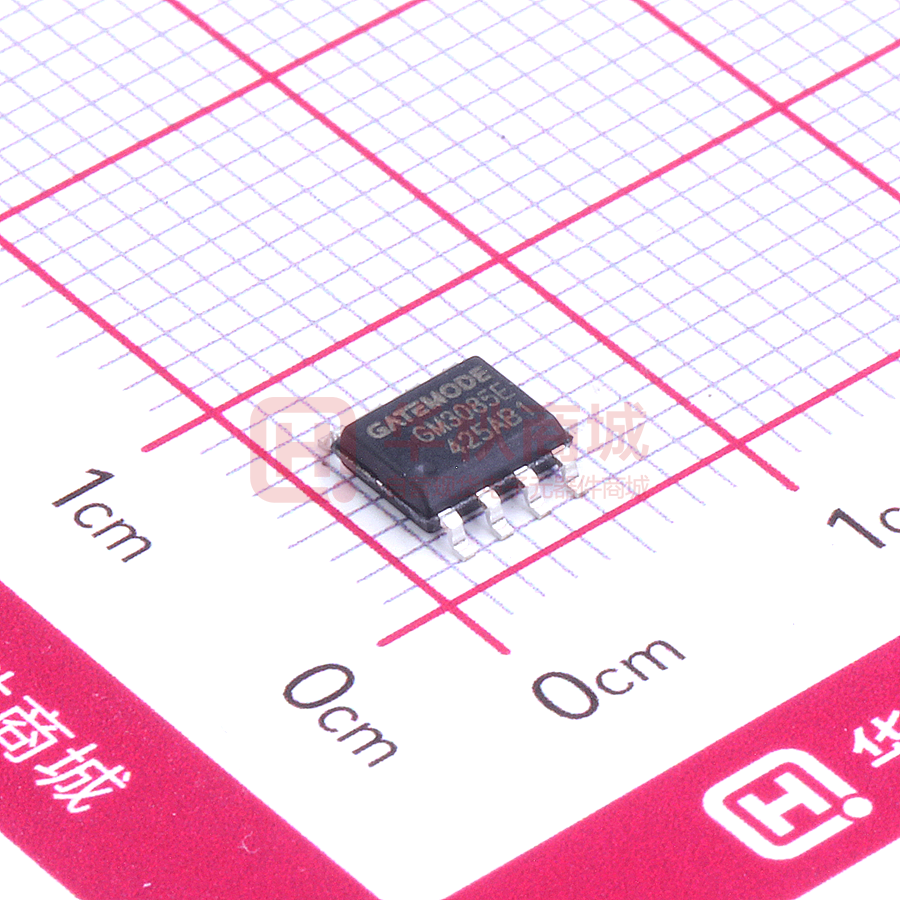

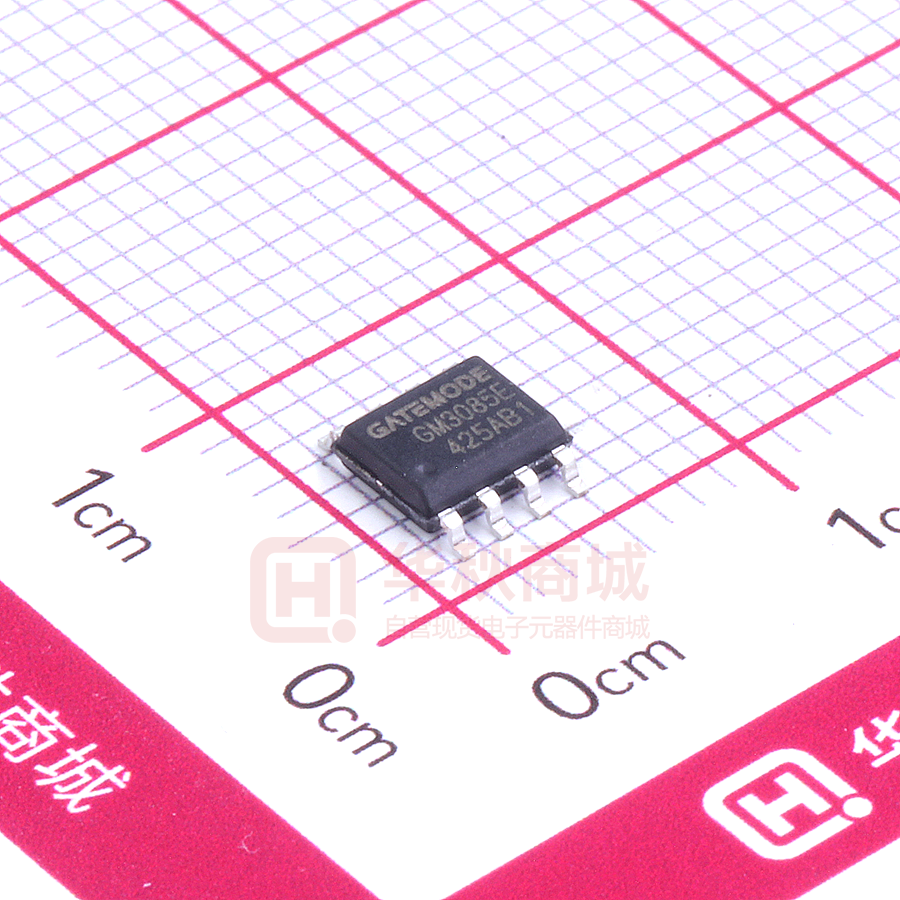

GM3085E

GM3085E 15kV ESD 保护、失效保护 ±15kV MAX1937 RS-485/RS-422 收发器 概述 用于 RS-485/RS-422 通信的 GM3085E 是一款半双工通信的高速收发器，其包含一路驱动器和一路 接收器。具有±15kV 人体模式 ESD 保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输 出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用 （高阻），接收器将输出逻辑高电平。 GM3085E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，并实现高达 1Mbps 的无差错数据传输。此外，GM3085E 其接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。 特性 ● 提供低电流关断模式 ● 真正的失效保护接收器兼容于EIA/TIA-485 ● 提供工业标准的 8 引脚 SOP 封装 ● 强大的摆率控制功能有助于实现无差错数据传输 ● 总线上允许挂接多达256个收发器 ● 为 RS-485/RS-422 A/B 引脚提供增强型 ESD 保护 A/B 引脚提供增强型 ESD 保护 HBM 人体模式：±15kV IEC 61000-4-2： 接触放电 ±12kV 空气放电 ±15kV 引脚逻辑图及描述 图1：GM3085E引脚图 图2：GM3085E逻辑图 应用 ● 工业控制 ● 安防系统 ● 电表、水表、燃气表 ● 照明系统 ● 对EMI灵敏的收发器应用 ● 仪器仪表 定购信息 型号 传输方式 I/O 极性 温度范围 封装 最小包装 GM3085E 半双工 有极性 -40℃～+85℃ SOP8 2500pcs - www.gmmicro.com 杭州捷茂微电子有限公司 -1- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 引脚描述 引 脚 名称 GM3085E 功 能 半双工 1 RO 接 收器输出。当 RE 为 低电平时，若 A-B≧-50mV,， RO 输 出为高电平； 若 A-B≦-200mV, RO 输出为低电平 接收器输出使能。 RE 接低电平时 RO 输出有效；当 RE 接高电平时 RO 为高阻 2 RE 态； RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式 驱动器输出使能。DE 接高电平时驱动器输出有效，DE 为低电平时输出为高阻态； 3 DE 4 DI 5 GND 6 A 接收器同相输入和驱动器同相输出 7 B 接收器反相输入和驱动器反相输出 8 VCC RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式 驱动器输入。DE 为高电平时，DI 上的低电平强制同相输出为低电平，反相输出 为高电平。同样，DI 上的高电平将强制同相输出为高电平，反相输出为低 接地 正相供应端:3.0≦VCC≦5.5V 绝对最大额定值 参 数 符 号 大 小 单 位 供应电压 VCC +7 V 控制输入电压 /RE, DE -0.3 到 VCC+0.3 V 驱动器输入电压 DI -0.3 到 VCC+0.3 V 驱动器输出电压 A, B ±13 V 接收器输入电压 A, B ±13 V 接收器输出电压 RO -0.3～VCC+0.3 V SOP8 471 mW GM3085E -40～+85 ℃ 储存温度 -65～+150 ℃ 焊接温度 300 ℃ 连续功耗 工作温度范围 www.gmmicro.com 杭州捷茂微电子有限公司 -2- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 直流电气特性 （如无另外说明，VCC=+5V±5℅,TA=TMIN～TMAX，典型值在 VCC=+5V，TA＝25℃） （注释 1） 参 数 符号 测 试 条 件 最小 典型 最大 单位 3.0 5.5 V 图4 1.5 5 V 图4，R=50Ω(RS-422) 2.0 5 图4，R=27Ω(RS-485) 1.5 5 驱动器 供应电压 VCC 差分驱动器输出（无负载） VOD1 差分驱动器输出 VOD2 差分输出电压的幅度变化（注 2） ∆VOD 图 4，R=50Ω或 R=27Ω 驱动器共模输出电压 图 4，R=50Ω或 R=27Ω VOC 共模电压的幅度变化（注释 2） ∆VOC 图 4，R=50Ω或 R=27Ω 输入高电压 VIH1 DE,DI,/RE 输入低电压 VIL1 DE,DI,/RE DI 输入迟滞 VHYS GM3085E 输入电流（A,B）半双工 IIN4 DE=GND VCC=GND 或 5.25V 1 IOSD V 3 V 0.2 V V 0.8 100 VIN=12V -7V≦VOUT≦VCC 驱动器短路输出电流 0.2 2.0 VIN=-7V V mV 125 -75 µA -250 0V≦VOUT≦12V 0V≦VOUT≦VCC V 250 mA -50 mV ±25 接收器 接收器差分阈值电压 VTH -7V≦VCM≦12V -200 接收器输入时滞 -110 30 mV 接收器输出高压 VOH IO=-4mA,VID=-50mV 接收器输出低压 VOL IO=4mA,VID=-200mV 0.4 V 接收器端三态输出电流 IOZR 0.4V≦VO≦2.4V ±1 µA 接收器输入阻抗 RIN -7V≦VCM≦12V 96 接收器输出短路电流 IOSR 0V≦VRO≦VCC ±7 VCC-1.5 V KΩ ±95 mA 供电电流 静态工作电流 ICC 关断模式电流 ISHDN 无负载, /RE=DI=VCC, DE=VCC 140 600 µA 无负载, /RE=DI=GND, DE=GND 110 600 µA DE=GND,/RE=VCC,DI=VCCorGND 0.1 100 µA ESD 静电保护 静电保护（A/B 引脚） 静电保护（其它引脚） HBM 人体模式 ±15 kV MM 机器模式 ±800 V 接触放电 IEC 61000-4-2 ±12 kV 空气放电 IEC 61000-4-2 ±15 kV HBM 人体模式 ±6 kV MM 机器模式 ±400 V 注释 1：进入器件的所有电流是正的，从器件输出的所有电流是负的；所有的电压，如果无例外说明都是对地的。 注释 2：当 DI 输入改变状态时，△VOD 和△VOC 分别为 VOD 和 VOC 变化。 注释 3：最大电流用于仅在馈回电流限制前的峰值电流，最小电流用于电流限制期间。 www.gmmicro.com 杭州捷茂微电子有限公司 -3- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 ―― GM3085E 转换特性―― ――GM3085E （如无另外说明，VCC=+5V±5℅,TA=TMIN～TMAX，典型值在 VCC=+5V，TA＝25℃） 参 数 驱动器输入到输出 符 号 条 件 最小 典型 最大 单位 T DPLH 图 6 和 8，RDIFF=54Ω 250 720 900 T DPHL CL1=CL2=100pF 250 720 900 -3 ±100 ns 530 750 ns 1000 kbps 驱动器输出|t DPLH – t DPHL| T DHKEW 驱动器上升或下降时间 t DR, t DF 图 6 和 8，RDIFF=54Ω CL1=CL2=100pF 图 6 和 8，RDIFF=54Ω CL1=CL2=100pF 200 ns 最大数据速率 F MAX 驱动器使能到输出高 T DZH 图 7 和 9，CL=100pF S2 关 闭 2500 ns 驱动器使能到输出低 T DZL 图 7 和 9，CL=100pF S1 关 闭 2500 ns 从低到驱动器无效时间 T DLZ 图 7 和 9，CL=15pF S1 关闭 100 ns 从高到驱动器无效时间 T DHZ 图 7 和 9，CL=15pF S2 关闭 100 ns 接收器输入到输出 T RPLH T RPHL 图 10 和 12， VID≦15ns 的上升和下降时 间 127 200 ns 差分接收器|t DPLH – t DPHL| T RSKD 图 10 和 12， VID≦15ns 的上升和下降时 间 3 ±30 ns 接收器使能到输出低 T RZL 图 5 和 11，CL=100pF S1 关 闭 20 50 ns 接收器使能到输出高 T RZH 图 5 和 11，CL=100pF S2 关 闭 20 50 ns 接收器从低到无效时间 T RLZ 图 5 和 11，CL=100pF S1 关 闭 20 50 ns 接收器从高到无效时间 T RHZ 图 5 和 11，CL=100pF S2 关 闭 20 50 ns 待机时间 T SHDN 200 600 ns 50 从待机到输出高的驱动器使能 T DZH(SHDN) 图 7 和 9，CL=15pF S2 关闭 4500 ns 从待机到输出低的驱动器使能 T DZL(SHDN) 图 7 和 9，CL=15pF S1 关闭 4500 ns 从待机到输出高的接收器使能 T RZH(SHDN) 图 5 和 11，CL=100pF S2 关 闭 3500 ns 从待机到输出低的接收器使能 T RZL(SHDN) 图 5 和 11，CL=100pF S1 关 闭 3500 ns www.gmmicro.com 杭州捷茂微电子有限公司 -4- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 典型工作特性 www.gmmicro.com 杭州捷茂微电子有限公司 -5- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 www.gmmicro.com 杭州捷茂微电子有限公司 -6- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 功能表 GM3085E GM3085E 接收 传输 输入 输入 输出 /RE DE DI B A X 1 1 0 1 X 1 0 1 0 0 0 X High-Z High-Z 1 0 X Shutdown 输出 /RE DE A-B RO 0 X ≥-0.05V 1 0 X ≤-0.2V 0 0 X Open/shorted 1 1 1 X High-Z 1 0 X Shutdown 图 3：GM3085E 典型半双工应用电路 1. 详述 用于 RS-485/RS-422 通信的 GM3085E 高速收发器包含一个驱动器和接收器. 具有失效保护电路，当 接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用 （高阻），接收器将输出逻辑高电平。GM3085E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的电缆端 接所引起的反射，实现高达 1Mbps 的无差错数据传输。GM3085E 是半双工收发器。 2. 接收器输入滤波 当工作在500kbps以上模式下的GM3085E，其接收器除了具有输入滞后外，还包括输入滤波功能。此 滤波功能提高了上升和下降缓慢的差分信号的噪声抑制能力。滤波器使接收器传输延时增加25%。 3. 失效保护 接收器输入短路或开路时，或挂接在终端匹配传输线上的所有驱动器均处于禁用状态时，GM3085E 可确保接收器输出逻辑高电平。这是通过将接收器输入门限分别设置为-50mV和-200mV实现的。若差分 接收器输入电压(A - B) 大于或等于-50mV，RO为逻辑高电平；若电压(A - B) 小于或等于-200mV，RO为 逻辑低电平。 www.gmmicro.com 杭州捷茂微电子有限公司 -7- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 当挂接在终端匹配总线上的所有发送器都禁用时，接收器差分输入电压将通过终端电阻拉至0V。依据 接收器门限，可实现具有50mV最小噪声容限的逻辑高电平。与以往的失效保护器件不同，-50mV至-200mV 门限电压符合±200mV的EIA/ TIA-485标准。 总线上挂接 256 个收发器 标准RS-485 接收器的输入阻抗为12kΩ (1个单位负载)，标准驱动器可最多驱动32个单位负载。 GM3085E收发器的接收器具有1/8单位负载输入阻抗(96kΩ)，允许最多256个收发器并行挂接在同一通信 总线上。这些器件可任意组合，或者与其它RS-485收发器进行组合，只要总负载不超过32个单位负载， 都可以挂接在同一总线上。 降低 EMI 和反射 GM3085E 的低摆率驱动器可以减小 EMI，并降低由不恰当的终端匹配电缆引起的反射，图 13 显示了 高频谐波元件在幅度上要低于一般情况，驱动器上升沿的时间与终端的长度有关，下面的方程式表示其关 系：Length=tRISE/(10 × 1.5ns/ft)，tRISE 是驱动器上升沿的时间。 图 4：驱动器 DC 测试负载 图 6：驱动器定时测试负载 www.gmmicro.com 图 5：接收器使能/无效定时测试负载 图 7：驱动器使能/无效定时测试负载 杭州捷茂微电子有限公司 -8- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 图 8：驱动器传播延时 图 9：驱动器使能和无效时间 图 10：接收器传播延时 图 11：接收器使能和无效时间 图 12：接收器传播延时测试电路 图 13：传输 20kHz 信号时 GM3085E 驱动器输出波形 和 FFT 图 www.gmmicro.com 杭州捷茂微电子有限公司 -9- 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 图 14:在 50kHz 时驱动 4000 英尺的电缆 GM3085E 系统差分电压线性转发器 驱动器输出保护 通过输出级折返式限流方式避免故障或总线冲突引起的输出电流过大和功耗过高。输出级折返式限流 可以在整个共模电压范围(参考典型工作特性) 内提供快速短路保护。 典型应用 GM3085E收发器设计用于多点总线传输线上的双向数据通信。图15显示了典型的网络应用电路。这 些器件也能用作电缆长于4000英尺的线性转发器，如图14。为减小反射，应当在传输线两端以其特性阻抗 进行终端匹配，主干线以外的分支连线长度应尽可能短。 图15：典型半双工RS-485网络 www.gmmicro.com 杭州捷茂微电子有限公司 - 10 - 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 产品信息 1. 内部结构与材料 NO Item Materials 1 Die Silicon 2 Molding Silica Fused 3 Lead frame Cu-Alloy 4 Wire Au or Cu 5 Die attach Ag paste 6 Plating Sn 图16：典型IC内部结构图 2．储存条件 工作温度范围： 储存温度范围： -40℃～+85℃ -65℃～+150℃ 推荐储存条件如下： ——温度： +5℃～+30℃ ——湿度： 40%～70%RH 3． 焊接温度 3.1 推荐回流焊接温度 预热温度： 预热区域： 焊接温度： 焊接区域： 130℃～190℃ 120SEC MAX 200℃～230℃ 60SEC MAX （注意） 最多焊接 2 次 图 17：IC 回流焊接温度曲线 3.2 DIP8 产品适合波峰焊，焊接温度为 235℃～260℃。 www.gmmicro.com 杭州捷茂微电子有限公司 - 11 - 15kV ESD 保护、失效保护 ±15kV GM3085E RS-485/RS-422 收发器 4．封装信息 8引脚塑料，SOIC8，封装代码：SOP8 注：所有尺度都以毫米为单位。 版本信息 版本 内容 1. 修改优化手册内容的布版样式； 2.0 2. 修改优化订购信息； 修改页 修改人 2017-08-08 Andy 1； 3； 3. 新增 ESD 静电保护特性； 日期 12； 3. 更新封装信息图。 … www.gmmicro.com 杭州捷茂微电子有限公司 - 12 -
