深圳高通半导体有限公司

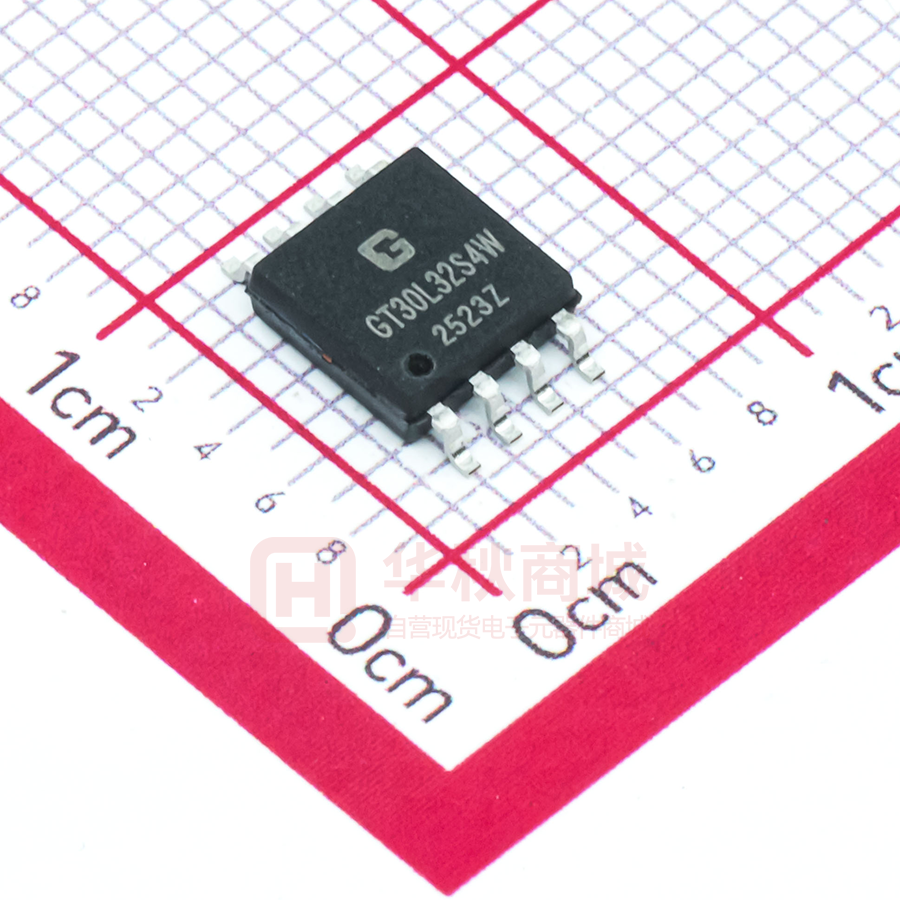

GT30L32S4W 标准点阵汉字库芯片
GT30L32S4W
标准点阵汉字库芯片
V 1.0I_H
2020-12
www.gaotonggroup.cn
www.gaotonggroup.cn
1
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
版本修订记录
版本号
修改内容
日期
V 1.0I_A
规格书制定
2012-04
V 1.0I_B
规格书格式修改
2015-05
V 1.0I_C
更新字库 AC/DC 参数
2017-03
V 1.0I_D
添加上电时序 、删除 sop8 系列封装
2019-06
V1.0I_E
时钟频率由 50MHZ 更新为 45MHZ
2019-07
V1.0I_F
删除 ASCII 码 6X12 点阵
2019-08
V1.0I_G
更新规格书样张
2020-03
单线更新为四线，更新引脚配置及增加四线指
V1.0I_H
令、更新电气特性
备注
2020-12
2
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
目
录
1 概述························································································································· 5
1.1 芯片特点·····································································································································5
1.2 芯片内容·····································································································································6
1.3 字型样张····································································································································· 7
2 操作指令···················································································································9
2.1 Instruction Parameter(指令参数)··········································································································9
2.2 Read Data Bytes（一般读取）··········································································································· 9
2.3 Read Data Bytes at Higher Speed（快速读取点阵数据）··········································································10
2.4 四线输出快速读取（6BH）············································································································11
2.5 四线 I / O 快速读取（EBH）·········································································································· 11
2.6 四线 I / O 字快速读（E7H）···········································································································12
2.7 四线页写入指令（32H）··············································································································· 13
2.8 Write Enable（写使能）················································································································· 14
2.9 Write Disable（写非能）················································································································ 14
2.10 Page Program（页写入）···············································································································15
2.11 Sector Erase（扇区擦除）············································································································· 15
2.12 深度睡眠模式指令（B9H）···········································································································15
2.13 唤醒深度睡眠模式指令（ABH）···································································································· 16
3 引脚描述与电路连接·································································································· 17
3.1 引脚配置··································································································································· 17
3.2 引脚描述···································································································································· 17
3.3 HOST CPU 主机接口与 SPI 接口电路示意图······················································································· 19
4 电气特性·················································································································· 20
4.1 绝对最大额定值··························································································································· 20
4.2DC 特性······································································································································20
4.3AC 特性······································································································································20
4.4 上电时序···································································································································· 22
5 封装尺寸················································································································· 23
6 字库排置（横置横排）······························································································· 25
6.1 点阵排列格式······························································································································ 25
3
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
6.2 15X16 点汉字排列格式·················································································································· 25
6.3 16 点阵不等宽 ASCII（圆角字体）字符排列格式·················································································25
7 点阵数据验证（客户参考用）·······················································································27
8 附录························································································································ 28
8.1 GB23121 区字符（846 字符）········································································································· 28
8.2 8x16 点国际扩展字符（126 字符）··································································································· 31
8.3 8x16 点特殊字符（64 字符）·········································································································· 32
4
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
1 概述
GT30L32S4W是一款内含12x12点阵、16x16点阵、24x24点阵、32x32点阵的汉字库芯片，支
持GB2312国标汉字（含有国家信标委合法授权）及ASCII字符。排列格式为横置横排。用户通过字符
内码，利用我司所提供库文件内的函数接口可直接读取该内码的点阵信息。
1.1 芯片特点
数据总线：SPI 串行总线接口
点阵排列方式：字节横置横排
时钟频率：45MHz(max.) @3.3V
工作电压：2.7V~3.6V
电流：
工作电流：5 -15mA
睡眠电流：1-5uA
工作温度：-40℃~85℃
封装：DFN8-2X3/SOP8-B
字符集：
GB2312
字号： 12x12、16x16、24x24、32x32 点阵
5
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
1.2 芯片内容
字符集
字库
字号
字符数
字体
排列方式
ASCII
5x7
96
标准
W-横置横排
ASCII
7x8
96
标准
W-横置横排
ASCII
8x16
96
标准
W-横置横排
ASCII
12x24
96
标准
W-横置横排
ASCII
16x32
96
标准
W-横置横排
ASCII
12 点阵不等宽
96
圆角字体
W-横置横排
ASCII
ASCII
12 点阵不等宽
96
线型字体
W-横置横排
字符集
ASCII
16 点阵不等宽
96
圆角字体
W-横置横排
ASCII
16 点阵不等宽
96
线型字体
W-横置横排
ASCII
24 点阵不等宽
96
圆角字体
W-横置横排
ASCII
24 点阵不等宽
96
线型字体
W-横置横排
ASCII
32 点阵不等宽
96
圆角字体
W-横置横排
ASCII
32 点阵不等宽
96
线型字体
W-横置横排
12x12
6763+470
宋体
W-横置横排
GB2312
16x16
6763+470
宋体
W-横置横排
汉字
24x24
6763+470
宋体
W-横置横排
汉字
32x32
6763+470
宋体
W-横置横排
字符集
6x12
126
宋体
W-横置横排
8x16
126
宋体
W-横置横排
12x24
126
宋体
W-横置横排
16x32
126
宋体
W-横置横排
国标扩展字符
6
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
1.3 字型样张
1.3.1 汉字字符
点阵
字体
12 点
宋体
16 点
宋体
标准
中文字体样张
国标
24 点
宋体
32 点
宋体
7
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
1.3.2 ASCII 码点阵字符
点阵大小
字体
5X7
标准
7X8
粗体
8X16
标准
12X24
宋体
16X32
宋体
12 点
圆角
字符集
ASCII 字体样张
ASCII
12 点
线形
16 点
圆角
16 点
线形
24 点
圆角
24 点
线形
32 点
圆角
8
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
2 操作指令
2.1 Instruction Parameter(指令参数)
Instruction
Code(One-Byte)
Instruction
Description
READ
Read Data Bytes
0000 0011
FAST_READ
Read Data Bytes
at Higher Speed
0000 1011
Address
Bytes
Dummy
Bytes
Data
Bytes
03 h
3
—
1 to ∞
0B h
3
1
1 to ∞
所有对本芯片的操作只有 2 个，那就是 Read Data Bytes (READ “一般读取”)和 Read Data Bytes
at Higher Speed (FAST_READ “快速读取点阵数据”)。
2.2 Read Data Bytes（一般读取）
Read Data Bytes 需要用指令码来执行每一次操作。READ 指令的时序如下(图)：
首先把片选信号（CS#）变为低，紧跟着的是 1 个字节的命令字（03 h）和 3 个字节的地
址和通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。
然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）
下降沿被移出。
读取字节数据后，则把片选信号（CS#）变为高，结束本次操作。
如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚
（SO）移位输出。
图：Read Data Bytes (READ) Instruction Sequence and Data-out sequence:
9
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
2.3 Read Data Bytes at Higher Speed（快速读取点阵数据）
Read Data Bytes at Higher Speed 需要用指令码来执行操作。READ_FAST 指令的时序如下(图)：
首先把片选信号（CS#）变为低，紧跟着的是 1 个字节的命令字（0B h）和 3 个字节的地
址以及一个字节 Dummy Byte 通过串行数据输入引脚（SI）移位输入，每一位在串行时钟
（SCLK）上升沿被锁存。
然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）
下降沿被移出。
如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引
脚（SO）移位输出。例：读取一个 15x16 点阵汉字需要 32Byte，则连续 32 个字节读取后
结束一个汉字的点阵数据读取操作。
如果不需要继续读取数据，则把片选信号（CS#）变为高，结束本次操作。
图：Read Data Bytes at Higher Speed (READ_FAST) Instruction Sequence and Data-out
sequence:
10
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
2.4 四线输出快速读取（6BH）
四线输出快速读取命令后面是 3 字节地址（A23-A0）和一个空字节，每个位在 SCLK 的上升沿锁存，
然后存储器内容从 IO3，IO2，IO1，IO0 每个时钟周期移出 4 位。 命令序列如图所示。 所寻址的第
一字节可以在任何位置。 地址在每个字节的数据被移出后自动递增到下一个更高的地址。
四线输出快速读取序列图
2.5 四线 I / O 快速读取（EBH）
四线 I / O 快速读取命令，输入 3 个字节地址（A23-0）和“连续读取模式”字节和 4 个空循环时
钟，每个时钟 4 位每个 IO3，IO2，IO1，IO0 位在 SCLK 的上升沿期间被锁存，则存储器内容从 IO3，
IO2，IO1，IO0 每个时钟周期移出 4 位， 命令序列如图所示。 所寻址的第一字节可以在任何位置。
每个字节的数据移出后，地址自动递增到下一个更高的地址。 四线使能位必须将状态寄存器（S9）
的状态（QE）设置为使能。
四线 I / O 快速读取序列图（M7-0 = 0XH 或非 AXH）
11
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
四线 I / O 快速读取序列图（M7-0 = AXH）
2.6 四线 I / O 字快速读（E7H）
四线 I / O 字快速读取命令类似于四线 I / O 快速读取命令，除了最低地址位（A0）必须等于 0，
并且只有 2 个伪时钟。 命令序列如图所示。 第一字节寻址可以在任何位置。 地址自动递增到下一
个更高的地址字节的数据被移出。 状态寄存器（S9）的四个使能位（QE）必须设置为使能四个 I / O
字。
四线 I / O 字快速读取“连续读取模式”
通过在输入 3 字节地址（A23-A0）之后设置“连续读取模式”位（M7-0），四线 I / O 字快速读取
命令可以进一步降低命令开销。 如果“连续读取模式”位（M7-0）= AXH，则后续四线 I / O 字快
速读取命令（在 CS＃被升高然后降低之后）不需要 E7H 命令代码。 命令序列如图所示。 如果“连
续读取模式”位（M7-0）是除 AXH 之外的任何值，则下一个命令需要第一个 E7H 命令代码，因此返
回正常操作。 “连续读取模式”复位命令可用于在发出正常命令之前复位（M7-0）。
四线 I / O 字快速读取序列图（M7-0 = 0XH 或非 AXH）
12
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
四线 I / O 字快速读取序列图（M7-0 = AXH）
2.7 四线页写入指令（32H）
四线页写入命令用于使用四个引脚（IO0，IO1，IO2 和 IO3）对存储器进行编程。 要使用四线页
写入功能，必须设置状态寄存器 Bit9 中的四态使能（QE = 1）。 在发送页编程命令之前，必须先执
行写使能（WREN）命令来设置写使能锁存（WEL）位。 通过驱动 CS＃低电平，然后是命令代码（32H），
三个地址字节和 IO 引脚上至少一个数据字节，输入四线页写入命令。
命令序列如图所示。 如果超过 256 字节发送到器件，先前锁存的数据被丢弃，最后 256 个数据字
节被保证在同一页内被正确编程。如果小于 256 个数据字节发送到设备，它们在请求的地址被正确
编程，而不会对同一页的其他字节产生任何影响。 在最后一个数据字节的第 8 位被锁存后，CS＃必
须被驱动为高电平;否则不执行四线页写入（PP）命令。
一旦 CS＃驱动为高电平，自定时四页面编程周期（其持续时间为 tPP）被启动。 当四页面编程周
期正在进行时，可以读取状态寄存器以检查写入进行（WIP）位的值。 在自定时四页面编程周期中，
写入进行（WIP）位为 1，完成后为 0。 在周期完成前的某个未指定时间，写使能锁存器（WEL）位
复位。
一个不执行应用于由块保护（BP4，BP3，BP2，BP1 和 BP0）保护的页的四页编程命令。
Quad 页面程序序列图
13
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
2.8 Write Enable（写使能）
Write Enable 指令的时序如下(图)：
CS#变低-发送 Write Enable 命令—>CS#变高
2.9 Write Disable（写非能）
Write Enable 指令的时序如下(图)：
CS#变低-发送 Write Disable 命令—>CS#变高
14
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
2.10 Page Program（页写入）
Page Program 指令的时序如下(图)：
CS#变低-发送 Page Program 命令发送 3 字节地址—>发送数据—>CS#变高
注：写入指令发送 CS#变高后需进行忙状态判断，等待芯片内部完成写入后，才可以对芯片进行下
一步操作，判断忙状态请参考该型号相应的库文件，如无库文件请与我司索要。
2.11 Sector Erase（扇区擦除）
Sector Erase 指令的时序如下(图)：
CS#变低-发送 Sector Erase 命令发送 3 字节地址—>CS#变高
注：擦除指令发送 CS#变高后需进行忙状态判断，等待芯片内部完成擦除后，才可以对芯片进行下
一步操作，判断忙状态请参考该型号相应的库文件，如无库文件请与我司索要。
2.12 深度睡眠模式指令（B9H）
一旦字库芯片进入深度睡眠模式，所有的命令将被忽略，除了唤醒深度睡眠模式指令，首先
首先 CS#为低电平，输入 B9H 命令，然后然后 CS#变为高电平并持续 TDP 的时间(TDP=25us)，
在 TDP 的持续时间内，字库芯片进入深层关机模式。
深度睡眠模式指令的时序波形图
15
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
2.13 唤醒深度睡眠模式指令（ABH）
首 先 CS# 为 低 电平 ， 向 字 库芯 片 发 送 ABH 指 令 ，然 后 CS# 变 为 高电 平 并 持 续 Tres1 的 时 间
(Tres1=25us)，字库芯片将恢复正常运行，CS#引脚必须在 Tres1 时间内保持高电平。
唤醒深度睡眠模式指令的时序波形图
16
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
3 引脚描述与电路连接
3.1 引脚配置
SOP8-B
DFN8 2X3
3.2 引脚描述
SOP8-B
NO.
名称
I/O
1
CS#
I
片选输入（Chip enable input）
2
SO
O
1.串串行数据输出（Serial data output）
2.数据输入输出脚1（Data input output1）
3
WP#
1. 串串行数据输出（Serial data output）
2. 数据输入输出脚2（Data input output2）
4
GND
地(Ground)
5
SI
I
1.串行数据输入 (Serial data input)
2.数据输入输出脚0（Data input output0）
6
SCLK
I
串行时钟输入（Serial clock input）
7
HOLD#
I
1.总线挂起（Hold, to pause the device without）
2.数据输入输出脚3（Data input output3）
8
VDD
描述
电源(+ 3.3V Power Supply)
DFN8 2X3
NO.
名称
I/O
1
GND
2
NC
3
SI
I
串行数据输入 (Serial data input)
4
SCLK
I
串行时钟输入（Serial clock input）
5
HOLD#
I
总线挂起（Hold, to pause the device without）
6
VDD
7
CS#
I
片选输入（Chip enable input）
8
SO
O
串行数据输出 (Serial data output)
描述
地(Ground)
悬空
电源(+ 3.3V Power Supply)
17
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
串行数据输出（SO）：该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。
串行数据输入（SI）：该信号用来把数据从串行输入芯片，数据在时钟的上升沿移入。
串行时钟输入（SCLK）：数据在时钟上升沿移入，在下降沿移出。
片选输入（CS#）：所有串行数据传输开始于CS#下降沿，CS#在传输期间必须保持为低电平，
在两条指令之间保持为高电平。
总线挂起输入（HOLD#）：
该信号用于片选信号有效期间暂停数据传输，在总线挂起期间，串行数据输出信号处于高阻态，
芯片不对串行数据输入信号和串行时钟信号进行响应。
当HOLD#信号变为低并且串行时钟信号（SCLK）处于低电平时，进入总线挂起状态。
当HOLD#信号变为高并时串行时钟信号（SCLK）处于低电平时，结束总线挂起状态。
HOLD CONDITION ACTIVATION:
CE#
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
SCLK
parameter
HOLD#
HOLD
CONDITION
HOLD
CONDITION
18
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
3.3 HOST CPU 主机接口与 SPI 接口电路示意图
SPI 与主机接口电路连接可以参考下图（#HOLD 管脚建议接 2K 电阻 3.3V 拉高）。
GT3X
HOST CPU 主机 SPI 接口电路示意图
19
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
4 电气特性
4.1 绝对最大额定值
Symbol
Parameter
Min.
Max.
Unit
TOP
Operating Temperature
-40
85
℃
TSTG
Storage Temperature
-65
150
℃
VDD
Supply Voltage
-0.3
3.6
V
VIN
Input Voltage
-0.3
VDD+0.3
V
GND
Power Ground
-0.3
0.3
V
Condition
4.2DC 特性
Condition：TOP =-40℃ to 85℃，GND=0V in SPI mode；
Symbol
Parameter
Min.
Max.
Unit
Condition
IDD
VDD Supply Current(active)
5
15
mA
ISB
VDD Standby Current
5
25
uA
/CS=VDD,VIN=
VDD or VSS
Icc2
Deep Power-Down
Current
1
8
uA
/CS=VDD,VIN=
VDD or VSS
VIL
Input LOW Voltage
-0.5
0.6
V
VIH
Input HIGH Voltage
0.7VDD
VDD+0.4
V
VOL
Output LOW Voltage
0.4
(IOL=1.6mA)
V
VDD=2.7~3.6V
VOH
Output HIGH Voltage
VDD-0.2
(IOH=-100uA)
ILI
Input Leakage Current
0
±2
uA
ILO
Output Leakage Current
0
±2
uA
V
Note：IIL：Input LOW Current，IIH：Input HIGH Current，
IOL：Output LOW Current，IOH：Output HIGH Current，
4.3AC 特性
Symbol
Alt.
Parameter
Min.
Max.
Unit
Fc
Fc
Clock Frequency
D.C.
45
MHz
tCH
tCLH
Clock High Time
4
ns
tCL
tCLL
Clock Low Time
4
ns
tCLCH
Clock Rise Time(peak to peak)
0.2
V/ns
tCHCL
Clock Fall Time (peak to peak)
0.2
V/ns
CS# Active Setup Time (relative to SCLK)
5
ns
CS# Not Active Hold Time (relative to SCLK)
5
ns
tSLCH
tCSS
tCHSL
tDVCH
tDSU
Data In Setup Time
2
ns
tCHDX
tDH
Data In Hold Time
5
ns
t CHSH
CS# Active Hold Time (relative to SCLK)
5
ns
t SHCH
CS# Not Active Setup Time (relative to SCLK)
5
ns
20
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
t SHSL
tCSH
CS# Deselect Time
t SHQZ
tDIS
t CLQV
tV
t CLQX
tHO
20
130
ns
Output Disable Time
7
ns
Clock Low to Output Valid
7
ns
Output Hold Time
2
ns
t HLCH
HOLD# Setup Time (relative to SCLK)
5
ns
t CHHH
HOLD# Hold Time (relative to SCLK)
5
ns
t HHCH
HOLD Setup Time (relative to SCLK)
5
ns
t CHHL
HOLD Hold Time (relative to SCLK)
5
ns
t HHQX
tLZ
HOLD to Output Low-Z
7
ns
t HLQZ
tHZ
HOLD# to Output High-Z
12
ns
21
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
4.4 上电时序
Symbol
Parameter
Min
Max
unit
T VSL
VCC(min)To/CS Low
10
T PUW
Time Delay From VCC(min)To Write Instruction
1
10
ms
VWI
Trite Inhibit Voltage VCC(min)
1
2.5
v
us
22
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
5 封装尺寸
封 装 类 型
封装尺寸
SOP8-B
5.28mmX7.90mm（208milX311mil）
DFN8 2X3
2.0mmx 3.0mm (79milX118mil )
Package
SOP8-B
Dimensions
Symbol
A
A1
A2
b
C
D
E
E1
L
L1
S
Min.
-
0.05
1.70
0.36
0.19
5.13
7.70
5.18
0.50
1.21
0.62
0
Norm
-
0.15
1.80
0.41
0.20
5.23
7.90
5.28
0.65
1.31
0.74
5
Max.
2.16
0.25
1.91
0.51
0.25
5.33
8.10
5.38
0.80
1.41
0.88
8
Min.
-
0.002
0.067
0.014
0.007
0.202
0.303
0.204
0.020
0.048
0.024
0
Norm
-
0.006
0.071
0.016
0.008
0.206
0.311
0.208
0.026
0.052
0.029
5
Max.
0.085
0.010
0.075
0.020
0.010
0.210
0.319
0.212
0.031
0.056
0.035
8
Unit
Mm
inch
1.27
0.050
23
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
DNF8 2X3
24
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
6 字库排置（横置横排）
6.1 点阵排列格式
每个汉字在芯片中是以汉字点阵字模的形式存储的，每个点用一个二进制位表示，存 1 的点，
当显示时可以在屏幕上显示亮点，存 0 的点，则在屏幕上不显示。点阵排列格式为横置横排：即一
个字节的高位表示左面的点，低位表示右面的点，排满一行的点后再排下一行。这样把点阵信息用
来直接在显示器上按上述规则显示，则将出现对应的汉字。
6.2 15X16 点汉字排列格式
15X16 点汉字的信息需要 32 个字节（BYTE 0 – BYTE 31）来表示。该 15X16 点汉字的点阵数
据是横置横排的，其具体排列结构如下图：
6.3 16 点阵不等宽 ASCII（圆角字体）字符排列格式
16 点阵不等宽字符的信息需要 34 个字节（BYTE 0 – BYTE33）来表示。
存储格式
由于字符是不等宽的，因此在存储格式中 BYTE0~ BYTE1 存放点阵宽度数据，BYTE2-33 存放
横置横排点阵数据。具体格式见下图：
点阵宽度数据
BYTE 0
BYTE 1
ASCII点阵数据
BYTE 2
B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0
..........
BYTE 33
B7 B6 B5 B4 B3 B2 B1 B0
存储结构
不等宽字符的点阵存储宽度是以 BYTE 为单位取整的，根据不同字符宽度会出现相应的空白区。
根 BYTE0~ BYTE1 所存放点阵的实际宽度数据，可以对还原下一个字的显示或排版留作参考。
25
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
16列
点阵宽度
空白
BYTE 2
BYTE 3
B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0
BYTE 4
BYTE 5
B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0
..........
BYTE 30
..........
..........
16行
BYTE 31
B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0
BYTE 32
BYTE 33
B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0
例如：ASCII 圆角字符 B
0-33BYTE 的点阵数据是:
00 0C 00 00 00 00 00 00 7F 80 7F C0 60 C0 60 C0 60 C0 7F 80
7F C0 60 E0 60 60 60 60 7F C0 7F 80 00 00
其中：
BYTE0~ BYTE1:
00 0C
为 ASCII 圆角字符 B 的点阵宽度数据，即：12 位宽度。
字符后面有 4 位空白区，可以在排版下一个字时考虑到这一点，将下一个字的起始位置前移。
（见
下图）
BYTE2-33: 00 00 00 00 00 00 7F 80 7F C0 60 C0 60 C0 60 C0 7F 80 7F C0 60 E0 60 60 60
60 7F C0 7F 80 00 00
为 ASCII 圆角字符 B 的点阵数据。
26
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
7 点阵数据验证（客户参考用）
客户将芯片内“A”的数据调出与以下进行对比。若一致，表示 SPI 驱动正常工作；若不一致，请重
新编写驱动。
排置：W（横置横排）点阵大小 8X16
字母"A"
点阵数据：00 10 28 28 28 44 44 7C 82 82 82 82 00 00 00 00
27
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
8 附录
8.1 GB23121 区字符（846 字符）
GB2312 标准点阵字符 1 区对应码位的 A1A1~A9EF 共计 846 个字符；
GB2312 1 区
28
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
GB2312 1 区
29
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
GB2312 1 区
30
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
8.2 8x16 点国际扩展字符（126 字符）
内码组成为 AAA1~ABC0 共计 126 个字符
31
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
8.3 8x16 点特殊字符（64 字符）
内码组成为 ACA1~ACDF 共计 64 个字符
32
www.gaotonggroup.cn
深圳高通半导体有限公司
GT30L32S4W 标准点阵汉字库芯片
深圳 OFFICE
地址：深圳市福田区车公庙泰然工贸园 210 栋西座 4G03
电话： 0755-83453881 83453855
传真： 0755-83453855-8004
33
www.gaotonggroup.cn
很抱歉，暂时无法提供与“GT30L32S4W”相匹配的价格&库存，您可以联系我们找货
免费人工找货
工商网监
湘ICP备2023018690号
