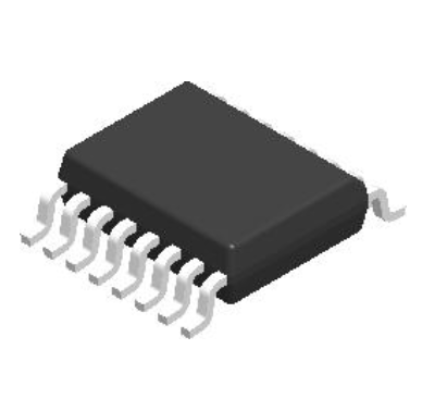

LDR6023C

LDR6023C USB PD 通信芯片                                     LDR6023C USB PD 通信芯片 REV V2.7            版本记录  REV1.0  版本创建  2015‐10‐08  REV2.0  封装改为 QFN32   2016‐03‐16  REV2.1  增加 SOP14 及 SSOP16 的封装  2017‐10‐27  REV2.2  修改了 SSOP16 的封装图  2018‐05‐07  REV2.3  修改性能参数部分  2018‐09‐10  REV2.4  删除了典型应用方案  2018‐09‐19  REV2.5  修改了特点描述部分  2019‐03‐26  REV2.6  修改了 LDR6023SS 引脚功能说明  删除了 SSOP16 以外的其他封装 从 LDR6023 分支出 LDR6023C 2019‐10‐12  REV2.7  2020‐4‐24                              深圳市乐得瑞科技有限公司  www.legendary.net.cn                                                            1 / 6  LDR6023C USB PD 通信芯片   1、概述 .................................................................................................................................................................. 3  2、特点 .................................................................................................................................................................. 3  3、应用 .................................................................................................................................................................. 3  4、脚位图及应用说明 .......................................................................................................................................... 4  4.1 LDR6023C 脚位图 .................................................................................................................................. 4  4.2 LDR6023C 引脚功能说明 ...................................................................................................................... 4  5、性能参数 .......................................................................................................................................................... 5  5.1 电气特性 ................................................................................................................................................... 5  5.1.1 极限参数 ..................................................................................................................................... 5  5.1.2 建议工作条件 .............................................................................................................................. 5  6、封装尺寸 .......................................................................................................................................................... 6                                                          2 / 6  LDR6023C USB PD 通信芯片 1、概述 LDR6023C SSOP16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB-C DRP 接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，以及通 过 VDM 协商让智能设备进入 ALT MODE 的功能,并针对各大手机品牌的 USB-C 兼容性进行了特别优 化，适合于手机音频转接器应用场景。LDR6023C 还可以兼容模拟 USB TYPE-C 耳机的识别。     图 1 LDR6023C 内部结构框图  2、特点   ◇ 支持 USB PD 2.0，兼容 USB PD 3.0 ◇ 支持 QC2.0，兼容 QC3.0 ◇ 透传适配器与智能设备(电脑，平板，手机)之间的 PDO 及 REQUEST 协商 ◇ 自动进行 DR_SWAP 转为 UFP 模式 ◇ 提供外设复位控制功能，为外设提供复位信号     3、应用 ◇ USB TYPE-C 音频转接器 ◇ USB Type-C HUB                                                         3 / 6  LDR6023C USB PD 通信芯片 4、脚位图及应用说明 4.1 LDR6023C 脚位图 图 2 LDR6023C 脚位图 4.2 LDR6023C 引脚功能说明 序号 名称 类型 功能描述 1 VSS 地 芯片地 2 VBEN 输出 VBUS 使能 3 AnaDet 输入 4 Vlimited 输入 USB TYPE-C 模拟耳机插入检测 配置是否把传输功率限制在 9V2A 以内，默认上拉不限 制功率，外置下拉 10k 可以启动限制功率功能 5 VadpEN 输出 适配器端 VBUS 输入使能 6 ResetOut 输出 控制音频芯片的电源，直接驱动一个 AO3401 的栅极 默认为高电平关闭音频电源，通信完成后输出低电平。 7 C0CC2 输入/输出 C0 口 CC2 通道电平检测 8 C0CC1 输入/输出 C0 口 CC1 通道电平检测 9 EN_D+ 输出 用于 QC 诱骗 10 ADC_D- 输入 用于 QC 诱骗 11 C1DT 输入 C1 口 VBUS 检测 12 C1CC2 输入/输出 C1 口 CC2 通道电平检测 13 C1CC1 输入/输出 C1 口 CC1 通道电平检测 14 POL 输出 C0 口锁定方向，低电平表示 CC1，高电平表示 CC2 15 PDLDO 输出 USB PD 通信用 LDO 外接电容接口 16 VDD 电源 芯片供电电源                                                         4 / 6  LDR6023C USB PD 通信芯片 5、性能参数 5.1 电气特性 5.1.1 极限参数   参数 描述 最小/最大 单位 VDD 电源供电 -0.3/5.5 V VI 输入电压 -0.3/VDD+0.3 V VO 输出电压 -0.3/VDD V Tstg 储存温度 -55/+150 ℃   5.1.2 建议工作条件 参数 描述 最小/最大 单位 VDD 电源供电 3.3/5.0 V Ta 环境温度 -40/+85 ℃    VDD 供电低于 4.5V 将影响 QC 诱骗功能，需要修改电阻值进行适配                                                         5 / 6  LDR6023C USB PD 通信芯片 6、封装尺寸   图 6 LDR6023C 封装尺寸(SSOP-16)                                                           6 / 6
