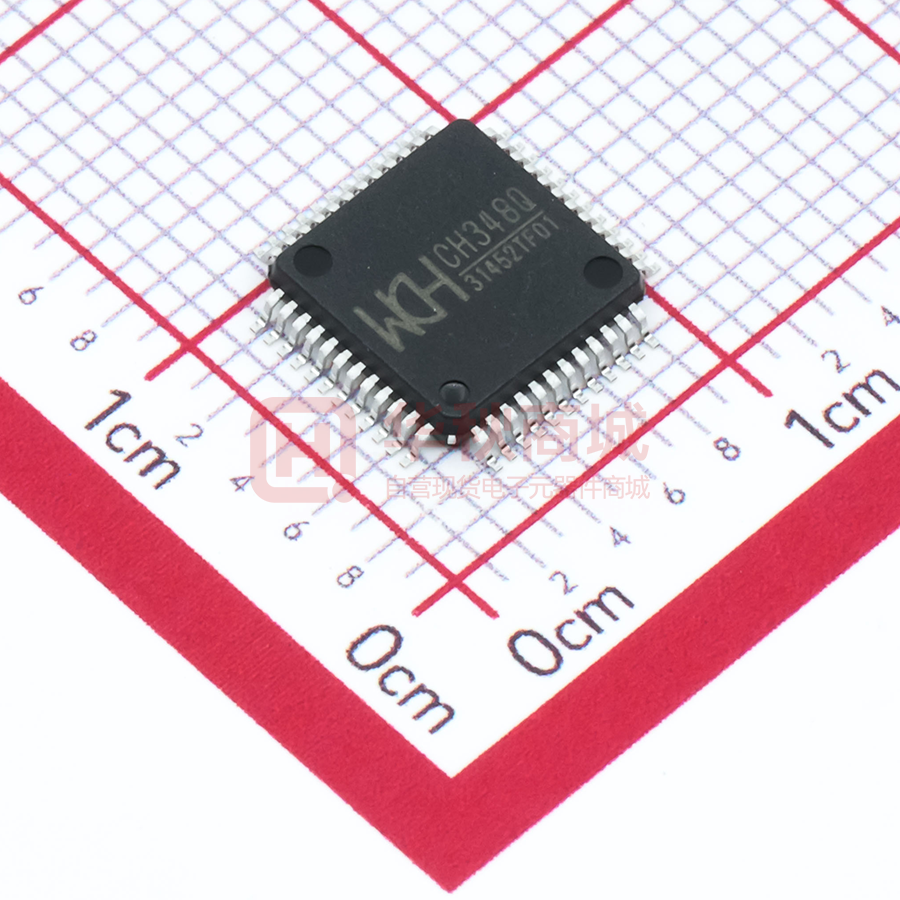

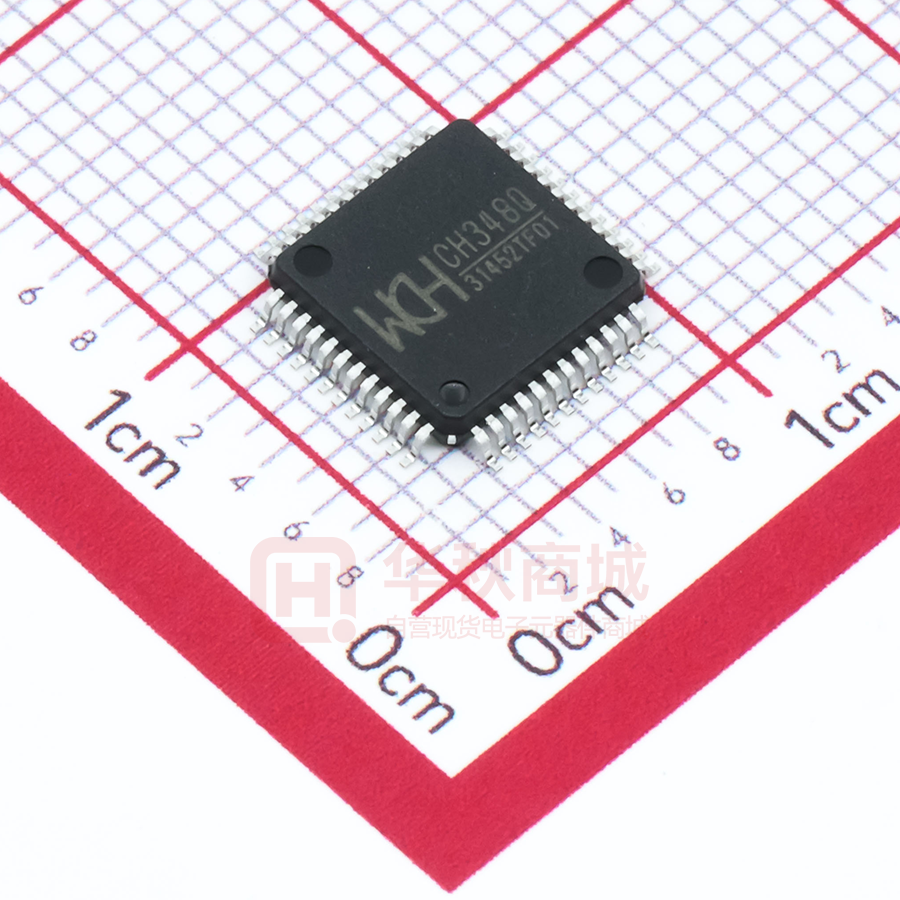

CH348Q

１ CH348 手册 USB 转 8 串口芯片 CH348 手册 版本：1B http://wch.cn 1、概述 CH348 是一款 USB 总线的转接芯片，实现 USB 转八个异步串口 UART0/1/2/3/4/5/6/7 功能，用于 为计算机扩展异步串口，或者将普通的串口设备或者 MCU 直接升级到 USB 总线。 0#异步串口 UART/RS232/RS485 1#异步串口 UART/RS232/RS485 2#异步串口 UART/RS232/RS485 计算机 或 其它 USB 主机 3#异步串口 UART/RS232/RS485 USB CH348 转接芯片 VIO 4#异步串口 UART/RS232/RS485 5#异步串口 UART/RS232/RS485 6#异步串口 UART/RS232/RS485 7#异步串口 UART/RS232/RS485 2、特点 l l l l l l l l l l l l l l l 高速 USB 设备接口，外围元器件只需晶振和电容。 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。 硬件全双工串口，内置独立的收发缓冲区，通讯波特率支持 1200bps～6Mbps。 串口支持 8 个数据位，支持奇校验、偶校验以及无校验，支持 1/2 停止位。 每个串口内置 2048 字节的接收 FIFO，1024 字节的发送 FIFO。 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。 支持 CTS 和 RTS 硬件自动流控。 支持半双工，提供串口正在发送状态指示 TNOWx，可用于控制 RS485 收发切换。 支持最多 48 路 GPIO 输入输出功能。 通过外加电平转换器件，支持 RS232、RS485、RS422 等接口。 CH348L 的串口 I/O 可独立供电，支持 3.3V、2.5V、1.8V 电源电压。 内置 EEPROM，可配置芯片 VID、PID、最大电流值、厂商和产品信息字符串等参数。 工作电压：3.3V。 提供 LQFP48/LQFP100 无铅封装，兼容 RoHS。 ２ CH348 手册 CH348Q VCC GND RXD2 TXD2 GND RXD3 TXD3 RXD6 TXD6 TNOW1/GP IO9 ACT RXD1 NC CFG NC NC XI XO RES ET GND VCC CTS 1/GPIO2 RTS 1/GPIO3 TXD1 TXD7 RXD7 TNOW3/GP IO11 TXD4 RXD4 UDUD+ TEST TXD5 RXD5 GND VCC 24 23 22 21 20 19 18 17 16 15 14 13 CH348L VIO GND RXD2 TXD2 RI3/GPIO35 DCD3/GPIO34 DSR3/GPIO33 RI6/GPIO44 DCD6/GPIO43 DSR6/GPIO42 RI7/GPIO47 DCD7/GPIO46 DSR7/GPIO45 GND RTS7/GPIO19 CTS7/GPIO18 RXD7 TXD7 RTS6/GPIO17 CTS6/GPIO16 TNOW1/DTR1/GPIO9 ACT VCC GND RXD1 DCD5/GPIO40 RI5/GPIO41 DSR 1/GPIO27 DCD1/GPIO28 RI1/GPIO29 NC CFG NC NC GND VCC XI XO RES ET TXD5 RXD5 TXD6 RXD6 GND GND VCC VCC CTS 1/GPIO2 RTS 1/GPIO3 TXD1 TX_S RX_S TXD3 RXD3 TXD4 NC NC RXD4 NC NC DSR4/GPIO36 DCD4/GPIO37 RI4/GPIO38 TNOW3/DTR3/GPI O11 CTS4/GPIO12 RTS4/GPIO13 UDUD+ TEST CTS5/GPIO14 RTS5/GPIO15 NC DSR5/GPIO39 GND VIO 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 VCC GND NC TNOW0/DTR 0/GPIO8 RTS0/GPIO1 CTS0/GPIO0 RXD0 TXD0 TNOW2/DTR 2/GPIO10 TNOW7/DTR 7/GPIO23 TNOW6/DTR 6/GPIO22 TNOW5/DTR 5/GPIO21 TNOW4/DTR 4/GPIO20 RI0/GPIO25 DCD0/GPIO26 DSR 0/GPIO24 NC NC RI2/GPIO32 DCD2/GPIO31 DSR 2/GPIO30 RTS3/GPIO7 RTS2/GPIO5 CTS2/GPIO4 CTS3/GPIO6 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 1 2 3 4 5 6 7 8 9 10 11 12 37 38 39 40 41 42 43 44 45 46 47 48 VCC GND TNOW0/GPI O8 RTS 0/GPIO1 CTS 0/GPIO0 RXD0 TXD0 TNOW2/GPI O10 RTS 3/GPIO7 RTS 2/GPIO5 CTS 2/GPIO4 CTS 3/GPIO6 36 35 34 33 32 31 30 29 28 27 26 25 3、封装 封装形式 LQFP48 LQFP100 塑体宽度 7*7mm 14*14mm 引脚间距 0.5mm 19.7mil 0.5mm 19.7mil 封装说明 标准 LQFP48 脚贴片 标准 LQFP100 脚贴片 订货型号 CH348Q CH348L 注：CH348 的 USB 收发器按 USB2.0 全内置设计，UD+和 UD-引脚不能串接电阻，否则影响信号质量。 ３ CH348 手册 4、引脚 引脚号 LQFP100 LQFP48 11、21、 9、24、 22、28、 36、48 75 50、100 10、19、 8、20、 20、27、 23、35、 37、49、 47 74、99 14 7 引脚名称 类型 引脚说明 VCC 电源 电源调节器正电源输入端，需要外接退耦电容 VIO 电源 I/O 端口电源输入端，需要外接退耦电容 GND 电源 公共接地端，需要连接 USB 总线的地线 RESET 输入 外部复位输入端，低电平有效，内置上拉电阻 直接连到 USB 总线的 D+数据线， 不能额外串接电阻 直接连到 USB 总线的 D-数据线， 不能额外串接电阻 晶体振荡输入端 晶体振荡反相输出端 UART0 的串行数据输出，空闲态为高电平 UART0 的串行数据输入，内置上拉电阻 UART1 的串行数据输出，空闲态为高电平 UART1 的串行数据输入，内置上拉电阻 UART2 的串行数据输出，空闲态为高电平 UART2 的串行数据输入，内置上拉电阻 UART3 的串行数据输出，空闲态为高电平 UART3 的串行数据输入，内置上拉电阻 UART4 的串行数据输出，空闲态为高电平 UART4 的串行数据输入，内置上拉电阻 UART5 的串行数据输出，空闲态为高电平 UART5 的串行数据输入，内置上拉电阻 UART6 的串行数据输出，空闲态为高电平 UART6 的串行数据输入，内置上拉电阻 UART7 的串行数据输出，空闲态为高电平 UART7 的串行数据输入，内置上拉电阻 UART0 的 RS485 发送和接收控制引脚 UART0 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO8，用于 IO 口输入或输出。 UART1 的 RS485 发送和接收控制引脚 UART1 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO9，用于 IO 口输入或输出 UART2 的 RS485 发送和接收控制引脚 UART2 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO10，用于 IO 口输入或输出 UART3 的 RS485 发送和接收控制引脚 93 43 UD+ USB 信号 92 42 UD- USB 信号 12 13 68 69 25 26 47 48 78 79 80 83 15 16 17 18 33 34 5 6 30 31 12 13 21 22 18 19 40 41 45 46 16 17 37 38 XI XO TXD0 RXD0 TXD1 RXD1 TXD2 RXD2 TXD3 RXD3 TXD4 RXD4 TXD5 RXD5 TXD6 RXD6 TXD7 RXD7 输入 输出 输出 输入 输出 输入 输出 输入 输出 输入 输出 输入 输出 输入 输出 输入 输出 输入 72 34 TNOW0/DTR0 GPIO8 输出 30 15 TNOW1/DTR1 GPIO9 输出 67 29 TNOW2/DTR2 GPIO10 输出 89 39 TNOW3/DTR3 输出 ４ CH348 手册 GPIO11 63 TNOW4/DTR4 GPIO20 输出 64 TNOW5/DTR5 GPIO21 输出 65 TNOW6/DTR6 GPIO22 输出 66 TNOW7/DTR7 GPIO23 输出 70 32 CTS0/ GPIO0 输入 71 33 RTS0/ GPIO1 输出 23 10 24 11 52 26 53 27 51 25 54 28 90 91 95 96 31 CTS1/ GPIO2 RTS1/ GPIO3 CTS2/ GPIO4 RTS2/ GPIO5 CTS3/ GPIO6 RTS3/ GPIO7 CTS4/ GPIO12 RTS4/ GPIO13 CTS5/ GPIO14 RTS5/ GPIO15 CTS6/ GPIO16 输入 输出 输入 输出 输入 输出 输入 输出 输入 输出 输入 UART3 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO11，用于 IO 口输入或输出 UART4 的 RS485 发送和接收控制引脚 UART4 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO20，用于 IO 口输入或输出 UART5 的 RS485 发送和接收控制引脚 UART5 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO21，用于 IO 口输入或输出 UART6 的 RS485 发送和接收控制引脚 UART6 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO22，用于 IO 口输入或输出 UART7 的 RS485 发送和接收控制引脚 UART7 的 MODEM 联络输出信号， 数据终端就绪，低有效 通用 GPIO23，用于 IO 口输入或输出 UART0 的 MODEM 输入信号，清除发送，低有效 通用 GPIO0，用于 IO 口输入或输出 UART0 的 MODEM 输出信号，请求发送，低有效 通用 GPIO1，用于 IO 口输入或输出 上电期间如果RTS0引脚检测到外接了下拉电 阻则禁用内部EEPROM中配置参数，启用芯片自 带默认参数 UART1 的 MODEM 输入信号，清除发送，低有效 通用 GPIO2，用于 IO 口输入或输出 UART1 的 MODEM 输出信号，请求发送，低有效 通用 GPIO3，用于 IO 口输入或输出 UART2 的 MODEM 输入信号，清除发送，低有效 通用 GPIO4，用于 IO 口输入或输出 UART2 的 MODEM 输出信号，请求发送，低有效 通用 GPIO5，用于 IO 口输入或输出 UART3 的 MODEM 输入信号，清除发送，低有效 通用 GPIO6，用于 IO 口输入或输出 UART3 的 MODEM 输出信号，请求发送，低有效 通用 GPIO7，用于 IO 口输入或输出 UART4 的 MODEM 输入信号，清除发送，低有效 通用 GPIO12，用于 IO 口输入或输出 UART4 的 MODEM 输出信号，请求发送，低有效 通用 GPIO13，用于 IO 口输入或输出 UART5 的 MODEM 输入信号，清除发送，低有效 通用 GPIO14，用于 IO 口输入或输出 UART5 的 MODEM 输出信号，请求发送，低有效 通用 GPIO15，用于 IO 口输入或输出 UART6 的 MODEM 输入信号，清除发送，低有效 通用 GPIO16，用于 IO 口输入或输出 ５ CH348 手册 32 35 36 RTS6/ GPIO17 CTS7/ GPIO18 RTS7/ GPIO19 输出 输入 输出 60 DSR0/ GPIO24 输入 62 RI0/ GPIO25 输入 61 DCD0/ GPIO26 输入 3 DSR1/ GPIO27 输入 5 RI1/ GPIO29 输入 4 DCD1/ GPIO28 输入 55 DSR2/ GPIO30 输入 57 RI2/ GPIO32 输入 56 DCD2/ GPIO31 输入 44 DSR3/ GPIO33 输入 46 RI3/ GPIO35 输入 45 DCD3/ GPIO34 输入 86 DSR4/ GPIO36 输入 88 RI4/ GPIO38 输入 UART6 的 MODEM 输出信号，请求发送，低有效 通用 GPIO17，用于 IO 口输入或输出 UART7 的 MODEM 输入信号，清除发送，低有效 通用 GPIO18，用于 IO 口输入或输出 UART7 的 MODEM 输出信号，请求发送，低有效 通用 GPIO19，用于 IO 口输入或输出 UART0 的 MODEM 联络输入信号， 数据装置就绪， 低有效 通用 GPIO24，用于 IO 口输入或输出 UART0 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO25，用于 IO 口输入或输出 UART0 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO26，用于 IO 口输入或输出 UART1 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO27，用于 IO 口输入或输出 UART1 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO29，用于 IO 口输入或输出 UART1 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO28，用于 IO 口输入或输出 UART2 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO30，用于 IO 口输入或输出 UART2 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO32，用于 IO 口输入或输出 UART2 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO31，用于 IO 口输入或输出 UART3 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO33，用于 IO 口输入或输出 UART3 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO35，用于 IO 口输入或输出 UART3 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO34，用于 IO 口输入或输出 UART4 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO36，用于 IO 口输入或输出 UART4 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO38，用于 IO 口输入或输出 ６ CH348 手册 87 DCD4/ GPIO37 输入 98 DSR5/ GPIO39 输入 2 RI5/ GPIO41 输入 1 DCD5/ GPIO40 输入 41 DSR6/ GPIO42 输入 43 RI6/ GPIO44 输入 42 DCD6/ GPIO43 输入 38 DSR7/ GPIO45 输入 40 RI7/ GPIO47 输入 39 DCD7/ GPIO46 输入 UART4 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO37，用于 IO 口输入或输出 UART5 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO39，用于 IO 口输入或输出 UART5 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO41，用于 IO 口输入或输出 UART5 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO40，用于 IO 口输入或输出 UART6 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO42，用于 IO 口输入或输出 UART6 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO44，用于 IO 口输入或输出 UART6 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO43，用于 IO 口输入或输出 UART7 的 MODEM 联络输入信号， 数据装置就绪，低有效 通用 GPIO45，用于 IO 口输入或输出 UART7 的 MODEM 联络输入信号， 振铃指示，低有效 通用 GPIO47，用于 IO 口输入或输出 UART7 的 MODEM 联络输入信号， 载波检测，低有效 通用 GPIO46，用于 IO 口输入或输出 USB 配置完成状态输出，低电平有效 内部测试引脚，建议对地接 1 个下拉电阻(如 4.7K)或直接接地 TNOW 和 DTR 功能配置引脚 上电时，CFG 接高电平或悬空，则启用 TNOW 功能，CFG 接低电平，则启用 DTR 功能 29 14 ACT 输出 94 44 TEST 输入 7 2 CFG 输入 NC 空脚 禁止连接，必须悬空 TX_S RX_S 输出 输出 串口数据发送状态输出 串口数据接收状态输出 6、8、9、 58、59、 73、81、 1、3、4 82、84、 85、97 76 77 注：CH348L 的 RTS0、CTS0、DTR4、DTR5、DTR6 和 DTR7 引脚电源来自 VCC。 CH348 手册 ７ 5、功能说明 5.1. 一般说明 CH348L 芯片有 2 个电源端 VCC 和 VIO，CH348Q 芯片仅有 1 个电源端 VCC，VCC 是主电源输入端， VIO 是 I/O 引脚电源输入端，VCC 支持 3.3V 电源电压，VIO 支持 1.8V-3.3V 电源电压。电源引脚 VCC 和 VIO 应该外接容量为 0.1uF 左右的电源退耦电容。 CH348 芯片内置了电源上电复位电路，芯片正常工作时需要外部向 XI 引脚提供 8MHz 时钟信号， 时钟信号可通过 CH348 内置的反相器通过晶体稳频振荡产生。外围电路需要在 XI 和 XO 引脚之间连接 一个 8MHz 晶体，XI 和 XO 引脚对地接 20pF 左右的振荡电容。 CH348 芯片内置了 USB 总线所需要的所有外围电路，包括内嵌 USB 控制器和 USB-PHY、USB 信号 线的串联匹配电阻、Device 设备所需的 1.5K 上拉电阻等。 5.2. 串口说明 CH348 芯片提供 8 组异步串口 UART0-7，每组串口包括 TXD 和 RXD 等引脚，全功能封装包含全部 MODEM 信号引脚，可实现串口 3 线串口或 5 线串口或 9 线串口通信。 异步串口方式下 CH348 芯片的引脚包括：数据传输引脚、MODEM 联络信号引脚和辅助引脚。 数据传输引脚包括：8 组 TXD0-7 和 RXD0-7。串口输入空闲时，RXDx 为高电平，串口输出空闲时， TXDx 为高电平。 MODEM 联络信号引脚和 RS485 发送和接收控制引脚： CH348Q 包含 4 组 CTS0-3、RTS0-3 引脚和 4 组 TNOW0-3(DTR0-3)引脚。 CH348L 包含 8 组 CTS0-7、RTS0-7、DSR0-7、DCD0-7、RI0-7 引脚和 8 组 DTR0-7(TNOW0-7)引脚。 其它辅助引脚包括：ACT、TX_S、RX_S 和 CFG 等。ACT 为 USB 设备配置完成状态输出引脚，上电 默认输出高电平，USB 主机对 CH348 芯片进行 USB 配置后则输出低电平。TX_S 为芯片串口发送数据状 态输出引脚，任意串口有数据正在发送时，TX_S 引脚输出周期为 200mS 的脉冲电平。RX_S 为芯片串 口接收数据状态输出引脚，任意串口有数据正在接收时，RX_S 引脚输出周期为 200mS 的脉冲电平。 CFG 为 TNOW 和 DTR 功能配置引脚，芯片在上电时检测该引脚电平状态，悬空或输入高电平则启用 TNOW 功能；输入低电平则启用 DTR 功能。 CH348 芯片的各个串口内置了独立的收发缓冲区，支持单工、半双工或者全双工异步串行通讯。 CH348 的串行数据包括 1 个低电平起始位、8 个数据位、1 个/2 个高电平停止位，支持无校验/ 奇校验/偶校验。支持常用通讯波特率：1200、1800、2400、3600、4800、9600、14400、19200、28800、 33600、38400、56000、57600、76800、115200、128000、153600、230400、460800、921600、1M、 1.5M、2M、3M、4M、5M、6M 等。 CH348 芯片的 8 个异步串口均支持 CTSx 和 RTSx 硬件自动流控制，默认不启用，可以通过 VCP 厂 商驱动程序控制启用。如果启用，那么仅在检测到 CTSx 引脚输入有效（低电平有效）时串口才继续 发送下一包数据，否则暂停串口发送；当接收缓冲区空时，串口会自动有效 RTSx 引脚（低电平有效）， 直到接收缓冲区的数据较满时，串口才自动无效 RTSx 引脚，并在缓冲区空时再次有效 RTSx 引脚。使 用硬件自动速率控制，可以将己方的 CTSx 引脚接到对方的 RTSx 引脚，并将己方的 RTSx 引脚送到对 方的 CTSx 引脚。 CH348 串口接收信号的允许波特率误差不大于 2％，串口发送信号的波特率误差小于 1.5％。 在计算机端的 Windows 操作系统下，安装高速率的 VCP 厂商驱动程序后，能够仿真标准串口，所 以绝大部分串口应用程序完全兼容，通常无需任何修改。 CH348 芯片支持最多 48 路 GPIO 输入输出控制功能。 CH348 可以用于升级原串口外围设备，或者通过 USB 总线为计算机增加额外串口。通过外加电平 转换器件，可以进一步提供 RS232、RS485、RS422 等接口。 5.3. 芯片参数配置 在较大批量应用时，CH348 的厂商识别码 VID 和产品识别码 PID 以及产品信息可以定制。 ８ CH348 手册 在少量应用时，可以使用内置的 EEPROM 进行参数配置。用户安装 VCP 厂商驱动程序后，可以通 过芯片厂家提供的配置软件 CH34xSerCfg.exe，灵活配置芯片的厂商识别码 VID、产品识别码 PID、 最大电流值、BCD 版本号、厂商信息和产品信息字符串描述符等参数。 6、参数 6.1. 绝对最大值（临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏） 名称 参数说明 最小值 最大值 单位 TA TS VCC VIO VUSB VUART 工作时的环境温度 储存时的环境温度 电源电压（VCC 引脚供电，GND 引脚接地） 串口 I/O 电源电压 USB 信号引脚上的电压 串口及其它引脚上的电压 -40 -40 -0.3 -0.3 -0.5 -0.5 85 125 4.0 4.0 3.8 VCC+0.3 ℃ ℃ V V V V 最小值 3.0 35.0 1.5 典型值 3.3 37.0 3.3 最大值 3.6 40.0 3.6 单位 V mA V 180 200 240 uA 0.8 VCC+0.3 V V 0.4 V 6.2. 电气参数（测试条件：TA=25℃，VCC =3.3V，不含 USB 引脚） 名称 VCC ICC VIO VIL VIH 参数说明 电源电压（VCC 引脚供电，GND 引脚接地） 芯片正常工作时的电源电流 串口 I/O 电源电压 USB 挂起时的 电源电流 低电平输入电压 高电平输入电压 VOL 输出低电压，单个引脚吸入 8mA 电流 ISLP VOH VESD -0.3 2.0 输出高电平，单个引脚输出 8mA 电流 VCC-0.4 ESD静电放电电压（人体模型，非接触式） 4 V KV 6.3. 时序参数（测试条件：TA=25℃，VCC=3.3V） 名称 TRSTD TSUSP TWAKE 参数说明 电源上电或外部复位输入后的复位延时 检测 USB 自动挂起时间 芯片睡眠后唤醒完成时间 最小值 25 3 360 典型值 30 5 380 最大值 40 9 400 单位 mS mS uS 7、应用 7.1. USB 转八路 TTL 串口 下图是由 CH348 芯片实现的 USB 转八路 TTL 串口的参考电路图。 图中的信号线可以只连接 RXDx、 TXDx 以及公共地线，其它信号线 CTSx、RTSx、TNOWx 根据需要选用，不需要时都可以悬空。 P1 是 USB 端口，USB 总线包括一对 5V 电源线和一对数据信号线，通常，+5V 电源线是红色，接 地线是黑色，D+信号线是绿色，D-信号线是白色。USB 总线提供的电源电流可以达到 500mA。 P2、P3、P4、P5、P6、P7、P8 和 P9 为各路串口的 TTL 连接引脚，包括 VCC、GND、RXDx、TXDx、 RTSx、CTSx 和 TNOWx 等引脚。可外加电平转换器件，实现 TTL 转 RS232、RS485、RS422 等信号转换。 ９ CH348 手册 CH348 芯片的 VCC 引脚输入 3.3V 电源电压，每个电源引脚应外接容量为 0.1uF 左右的电源退耦 电容，如图中 C8、C10、C12 和 C13 即为电源退耦电容。 晶体 X1、电容 C5 和 C6 用于 CH348 的时钟振荡电路。X1 的频率为 8MHz±0.4％，C5 和 C6 是容量 约为 22pF 的独石或高频瓷片电容。R2 和 C7 为可选器件。 在设计印刷线路板 PCB 时，需要注意：退耦电容 C8、C11、C12 和 C13 尽量靠近 CH348 相连的电 源引脚；USB 口的 D+和 D-信号线贴近平行布线，尽量在两侧提供地线或者覆铜，减少来自外界的信 号干扰。 6 VIN 4 3 2 1 UD+ UDVUSB VOUT GND GND UD+ UD+5V U1 3 500m A C1 C2 10uF 0.1uF 1117_3V3 +3V3 LED1 C3 C4 0.1uF 10uF POWER LED2 2 R4 +3V3 2K ACT R5 1 GND GND +5V F1 P1 2K PC USB LED3 5 TX_LED R6 2K TX LED4 +3V3 RX_LED R7 2K C12 DTR0/GP08 RTS0/GP01 CTS0/GP00 RXD0 TXD0 DTR2/GP10 RTS3/GP07 RTS2/GP05 CTS2/GP04 CTS3/GP06 RX P2 +3V3 C13 0.1uF VCC GND RXD2 TXD2 GND RXD3 TXD3 RXD6 TXD6 TNOW1/GP IO9 ACT RXD1 CH348Q NC CFG NC NC XI XO RES ET GND VCC CTS 1/GPIO2 RTS 1/GPIO3 TXD1 4K7 TXD7 RXD7 TNOW3/GPIO11 TXD4 RXD4 UDUD+ TEST TXD5 RXD5 GND VCC 24 23 22 21 20 19 18 17 16 15 14 13 +3V3 RXD2 TXD2 RXD3 TXD3 RXD6 TXD6 DTR1/GP09 ACT RXD1 C11 0.1uF P4 RESET C7 0.1uF CTS1/GP02 RTS1/GP03 TXD1 R2 4K7 XI XO RESET 1 2 3 4 5 6 7 8 9 10 11 12 +3V3 XO C8 0.1uF +3V3 XI C6 22pF X1 8MHz C5 22pF UART6 RXD3 TXD3 RTS3/GP07 CTS3/GP06 DTR3/GP11 P7 +3V3 1 2 3 4 RXD5 TXD5 UART5 +3V3 1 2 3 4 +3V3 1 2 3 4 5 6 7 RXD4 TXD4 UART4 P8 RXD1 TXD1 RTS1/GP03 CTS1/GP02 DTR1/GP09 UART3 +3V3 1 2 3 4 P5 RXD2 TXD2 RTS2/GP05 CTS2/GP04 DTR2/GP10 UART2 P6 +3V3 1 2 3 4 5 6 7 UART1 +3V3 1 2 3 4 5 6 7 P3 RXD0 TXD0 RTS0/GP01 CTS0/GP00 DTR0/GP08 UART0 CH348Q CFG R1 37 38 39 40 41 42 43 44 TXD5 45 RXD5 46 47 48 VCC GND TNOW0/GPI O8 RTS 0/GPIO1 CTS 0/GPIO0 RXD0 TXD0 TNOW2/GPI O10 RTS 3/GPIO7 RTS 2/GPIO5 CTS 2/GPIO4 CTS 3/GPIO6 U2 TXD7 RXD7 DTR3/GP11 TXD4 RXD4 UDUD+ +3V3 1 2 3 4 5 6 7 36 35 34 33 32 31 30 29 28 27 26 25 0.1uF RXD6 TXD6 P9 +3V3 1 2 3 4 UART7 RXD7 TXD7
