光敏管 HL5I850HP25
产品规格书
日
期
页
次
1/6
环保光敏器件专业生产商
品牌:晶创和立

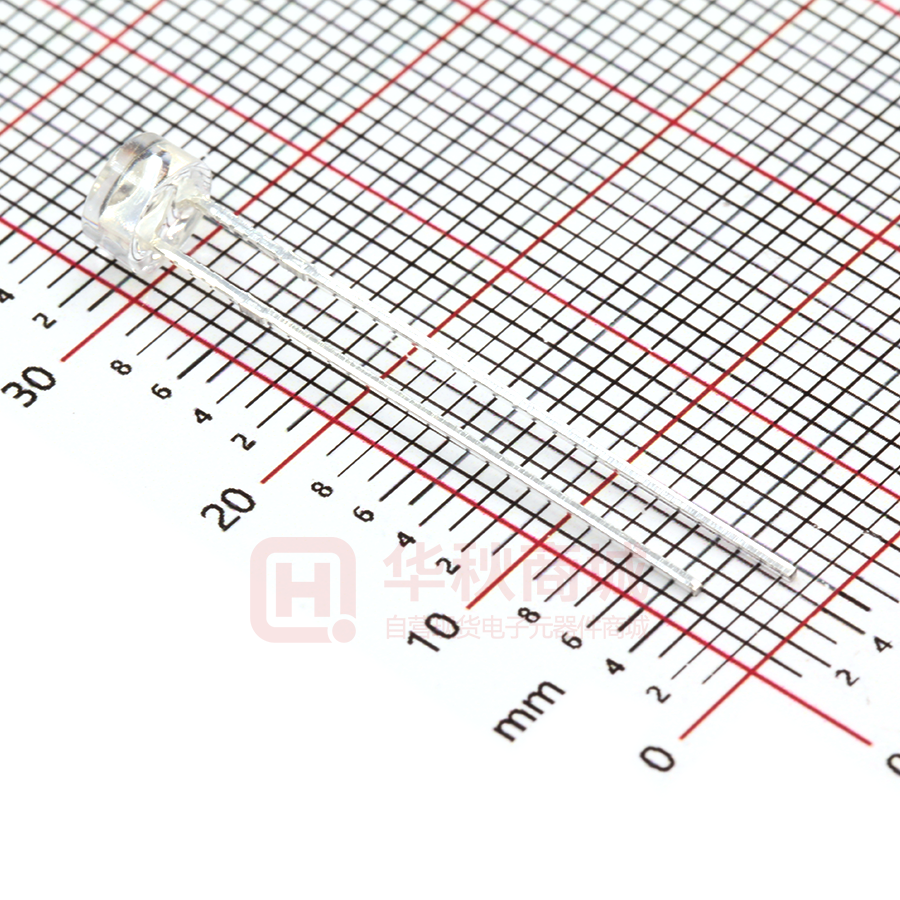

规格型号:HL5I850HP25
地址:深圳市龙华新区民治街道牛栏前天宫安防大厦9CF013室
TeL:0755-- 23210829
http://www.szjchl.com
Fax:0755-- 23210825
E-mail:mk0622@163.com
该文档是极速PDF编辑器生成,
如果想去掉该提示,请访问并下载:
http://www.jisupdfeditor.com/
深圳市晶创和立科技有限公司www.szjchl.com
光敏管HL5I850HP25
版 本
日
期
产品规格书
页
次
2/6
产品外型图:
注:
●所有尺寸为毫米(mm)
●未指定公差为:±0.20mm.
●树脂突出最高为:1.5mm max.
●胶体外观颜色以样品实物为准
●短脚——集电极
长脚——发射极
产品功能:
■替代传统CDS光敏电阻,不含镉、铅等有害物质,符合欧盟ROHS标准
■适用于各类光控照明产品:如小夜灯,草坪灯,太阳能灯等
■自动调节背景光:如LCD、手机、照像机、电脑摄像头、安防监控机等
■控制各类光控影控玩具
■各类光控红外检测测试设备等
产品特性:
■批量一致性好
■静态电流小
■响应速度快、性能稳定
■外形美观
量身订制:
■可按要求提供不同外型尺寸 ,方便安装于产品的任何位置
■可按需求提供最适合产品的亮电流 \暗电流(亮电阻\暗电阻),让产品一致性更加好,更具市
场竞争力
该文档是极速PDF编辑器生成,
如果想去掉该提示,请访问并下载:
http://www.jisupdfeditor.com/
深圳市晶创和立科技有限公司www.szjchl.com
HL5I850HP25
光敏管
版 本
日
期
产品规格书
页
次
3/6
最大额定值: (Ta=25 ℃)
符号
额定值
V CEO
12
V ECO
5
PC
70
工作温度
Topr
-25--+85
贮存温度
Tstg
-40--+100
参数名称
集电极—发射极电压
发射极—集电极电压
功耗
单位
V
V
mW
°C
°C
出货标准:
测试条件
A档
B档
C档
D档
X档
VDD=5V
Ev=10Lux
5.0~6.5
5.8~8.1
6.6~9.2
7.4~10.0
5.0~10.0
μA
亮电流
单位
光电特性 : ( Ta = 25℃)
参数名称
符号
测试条件
最小值
典型值
最大值
单位
感光峰值波长
λp
\
--
850
--
nm
感光波宽范围
λ0.5
\
400
--
1100
nm
Bvceo
IC=100μA
Ee=0mW/cm2
12
--
--
V
Bveco
IE=100μA
Ee=0mW/cm2
5
--
--
V
--
--
0.4
V
5
7
10
μA
15
21
30
μA
50
70
100
μA
--
--
0.1
μA
集电极-发射极
击穿电压
发射极-集电极
击穿电压
集电极发射极饱和电压
Vce
(sat)
IL(1)
亮电流
IL(2)
IL(3)
暗电流
Iceo
开启时间
tr
关闭时间
tf
IC=2mA
Ee=1mW/cm2
VDD=5V
Ev=10Lux
VDD=5V
Ev=30Lux
VDD=5V
Ev=100Lux
VDD=5V
Ev=0Lux
VCE=5V
IC=1mA
RL=1000Ω
15
us
15
该文档是极速PDF编辑器生成,
如果想去掉该提示,请访问并下载:
http://www.jisupdfeditor.com/
深圳市晶创和立科技有限公司www.szjchl.com
光敏管HL5I850HP25
产品规格书
感光曲线图
照度VS亮电流曲线图
版 本
日
期
页
次
4/6
该文档是极速PDF编辑器生成,
如果想去掉该提示,请访问并下载:
http://www.jisupdfeditor.com/
深圳市晶创和立科技有限公司www.szjchl.com
光敏管 HL5I850HP25
产品规格书
环境温度VS暗电流
产品测试示意图
版 本
日
期
页
次
5/6
档
文
该
请如
,
示
提
该
掉
去
想
果
/ / : pt t h
是极
FD速
P
成
生
器
辑
编
,
访
载
下
并
问
:
w
w w.jisupdfeditor.com/
深圳市晶创和立科技有限公司www.szjchl.com
光敏管 HL5I850HP25
版 本
日
期
页
产品规格书
次
6/6
注意事项:
引线成型
■引线成型需在焊接前完成。
■不能以靠近环氧体的支架根部为支点成型 。
■成型位置应离环氧本体5mm 以上,特殊情况需在5mm 以下(但应≥2mm)成型的,应制作
特制的夹具,成型时固定住靠近环氧体的管脚部位 ,尽量减少对环氧体的作用应力 ,防止因应力
过大造成产品开路及其环氧体裂损 。
储存
■该产品出厂后贮存的条件应为 0~+30℃、相对湿度不大于70%,贮存期限为3 个月。若贮
存超过3 个月,则应放在带有氮气和干燥剂的密闭容器内 ,贮存时间可达一年。
■拆袋使用,应尽可能短时间内用完 。若用不完,应满足贮存条件应为0~+30℃、相对湿度不
大于60%,并在2 天内安装完。产品支架是铁合金表面上镀银 ,银表面会受到腐蚀性气体等环境的
影响,应避免使产品处于易腐蚀或失去光泽的环境中 ,这会导致产品焊接困难 。
安装
■产品安装在PCB 上,不能造成对引线施加压力。
焊接
■胶体不可浸入锡槽内。
■加热过程中不能对引线施加压力 。
■推荐焊接条件
■波峰焊:120℃
