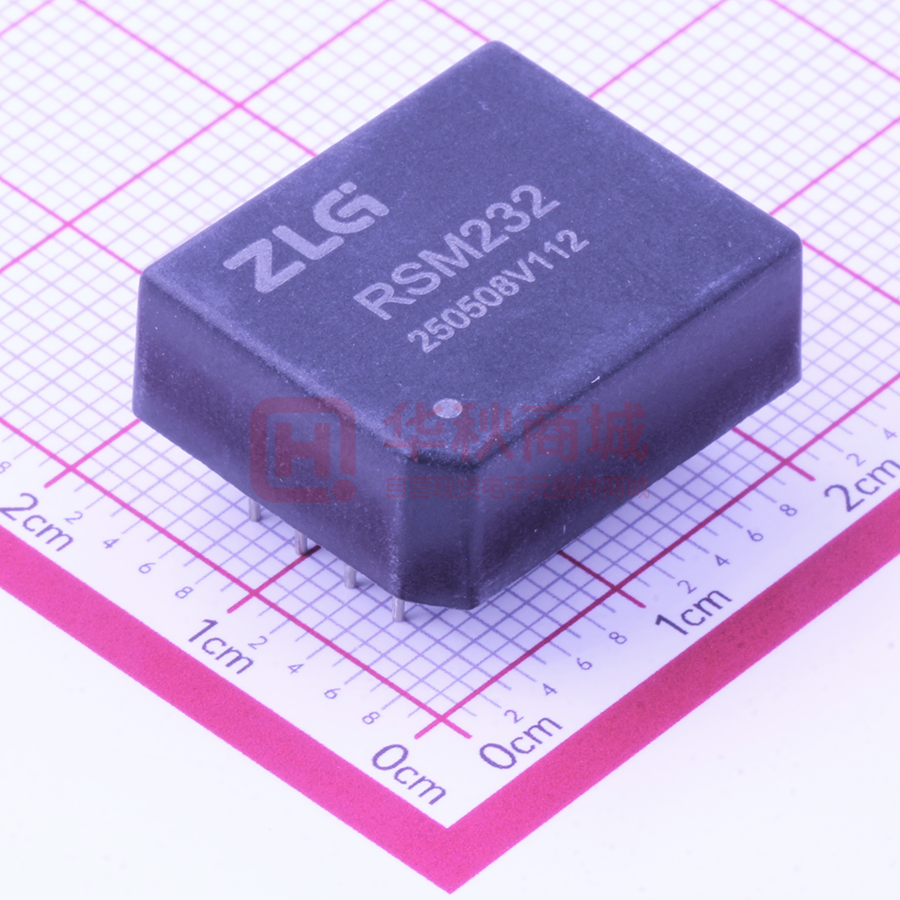

RSM232

RSM232 产品数据手册 隔离 RS-232 收发器 Data Sheet V1.21 Date: 2016/10/19 产品系列———————————————— 产品系列 温度范围 隔离耐压 封装 RSM232 -40℃～+85℃ 2500VDC DIP8 产品特性————————————————— 产品应用————————————————  3.15V～5.25V 超宽压输入电源供电；  工业通讯  无隔离输出电源脚；  煤矿行业  点对点通信；  电力监控  电磁辐射 EME 极低；  石油化工  电磁抗干扰 EMS 极高。  楼宇自动化  PLC 与变频器的通信  …… 产品型号——————————————————————————————————————— 产品型号 电源电压(范围) (VDC) 静态电流 (mA) 传输波特率 (bps) 传输速度 最大发送电流 (mA) 节点数 (pcs) RSM232 5 (3.15-5.25) 35 235k 高速 50 2 极限特性 参数 条件 (1) 输入冲击电压 （1s，max） 最小值 典型值 最大值 单位 -0.7 -- 7 VDC 焊点距离外壳 1.5mm，10 秒 -- -- 300 ℃ 参数 条件 最小值 典型值 最大值 单位 输入电压 VCC 3.15 5.00 5.25 高电平 VIH 0.7VCC -- -- 低电平 VIL -- -- 0.3VCC 高电平 VOH VCC -0.5 -- -- 低电平 VOL -- -- 0.4 引脚焊接温度 输入特性 TXD 逻辑电平 RXD 逻辑电平 TXD 驱动电流 TXD 2 -- -- RXD 输出电流 RXD -- -- 10 串行接口 VDC mA 兼容+3.3V 和+5V 标准 UART 接口 ©2016 Guangzhou ZHIYUAN Electronics Stock CO., LTD. 广州致远电子股份有限公司 第1页 共5页 RSM232 产品数据手册 隔离 RS-232 收发器 Data Sheet 传输特性 参数 条件 最小值 典型值 最大值 单位 收发器输入阻抗 3 5 7 kΩ 数据延时 100 -- 1000 ns 单位 电气特性 参数 符号 最小值 典型值 最大值 TOUT V(OD)TOUT ±5.00 ±5.40 -- RIN V(OD)RIN -15.0 +15.0 VDC 一般特性 参数 条件 最小值 典型值 最大值 单位 隔离电压 时间 1 分钟 2500 -- -- VDC 绝缘电阻 绝缘电压 500VDC 1 -- -- 封装尺寸 GΩ 19.90×16.90×7.05 外壳材料 mm 黑色阻燃塑胶外壳，符合 UL94-V0 标准 环境特性 参数 条件 最小值 典型值 最大值 工作温度 -40 -- +85 存储温度 -55 -- +125 外壳温升 Ta=25℃ -- 15 25 存储湿度 无凝结 -- -- 95 冷却方式 单位 ℃ % 自然空冷 EMC 特性 EMI 传导骚扰 静电放电抗扰度 脉冲群抗扰度 EMS 雷击(浪涌) 抗扰度 传导骚扰抗扰度 CISPR22/EN55022，CLASS A(应用电路图 2) IEC/EN 61000-4-2 Contact ±4KV/Air±8KV(裸机) Perf.Criteria B IEC/EN 61000-4-2 Contact ±8KV/ Air±15KV(应用电路图 2) Perf.Criteria B IEC/EN 61000-4-4 ±2KV(应用电路图 2) Perf.Criteria B IEC/EN 61000-4-5 ±1KV/±2KV(裸机) Perf.Criteria B IEC/EN 61000-4-5 ±2KV/±4KV(应用电路图 2) Perf.Criteria B IEC/EN 61000-4-6 3Vr.m.s Perf.Criteria A 注： （1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。 （2）如没有特殊说明，本手册中的参数都是在 25℃，湿度
