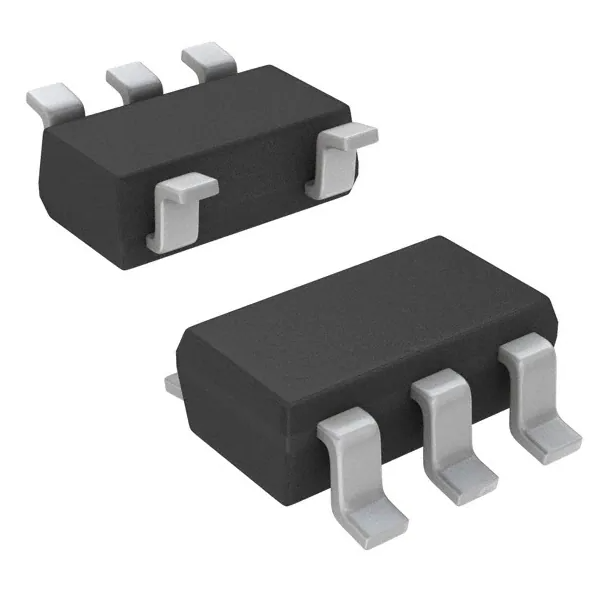

ME1502AM5G

ME1502 70mΩ， 5V USB 高侧可调门限限流负载开关 概述 特点  70mΩ导通电阻 USB接口输出保护芯片。芯片内部集成了过流保护、短  限流门限通过外置电阻可调 路保护、过温保护、欠压保护等功能，在输出发生过流、  全工作范围内限流门限偏差：±15% 短路或带大电容负载启动等情况时可以限制电流输出  输出短路时能快速反应保护， 抑制尖峰电流 从而保护前级电源。  无衬底二极管，芯片关断时可防止反向电流。 应用场合 封装形式  USB总线/自供电集线器   USB周边  笔记本电脑， 平板电脑  电池充电器 ME1502是一款适用于5V应用的可调限流门限的 5-pin SOT23-5 典型应用图 VIN 5V VIN VOUT 4.7uF Vbus Rset RSET Current Limit 10uF 150uF DGND GND OFF ON EN 图.1 典型应用电路 V02 www.microne.com.cn D+ Page 1 of 8 ME1502 选型指南 ME 15 02 X XX G 环保标识 封装形式 M5：SOT23-5 版本或功能 产品品种号 产品类别号 公司标志 产品型号 产品说明 ME1502AM5G 限流门限可调，EN 高使能；封装形式：SOT23-5 ME1502CM5G 限流门限可调，EN 低使能；封装形式：SOT23-5 芯片脚位图 VIN EN 5 4 1 2 3 VOUT GND RSET SOT23-5 脚位功能说明 管脚(SOT23-5) 符号 1 VOUT 输出脚， 接 USB 口 VBUS 2 GND 芯片地 3 RSET 限流门限设置脚，外接电阻到地设置限流门限。 Ioc=60K/Rset 4 EN 芯片使能脚，高或低使能。 5 VIN 电源输入脚 V02 管脚定义描述 www.microne.com.cn Page 2 of 8 ME1502 芯片功能框图 Curren Sense VIN VOUT ENB UVLO Current Limit Driver EN RSET Thermal Protection GND 图.2 内部模块框图 绝对最大额定值 参数 符号 极限值 单位 电源电压 VIN 6 V 输出电压 VOUT -0.3 to VIN V 耗散功率 SOT23-5 PD 600 mW 封装热阻 SOT23-5 θJA 210 ℃/W 结温 TJ -40~+150 ℃ 存储温度范围 TSTG -55~+150 ℃ 焊锡温度（5 秒内） TLEAD 260 ℃ 注意：绝对最大额定值是本产品能够承受的最大物理伤害极限值，请在任何情况下勿超出该额定值。 推荐工作条件 参数 符号 最小值 典型值 最大值 单位 电源电压 VIN 2.7 5.0 5.5 V 工作环境温度范围 Ta -40 25 85 ℃ V02 www.microne.com.cn Page 3 of 8 ME1502 电气特性 无特殊说明（Ta=25℃， Rset=30K，VIN=5V） 参数 条件 最小值 输入电压范围 典型值 2.7 最大值 单位 5.5 V 静态工作电流 EN=0 30 50 80 uA 关断电流 EN=5V 0 0.01 1.0 uA 导通电阻 Iout=500mA 限流门限 输出电流递增（
