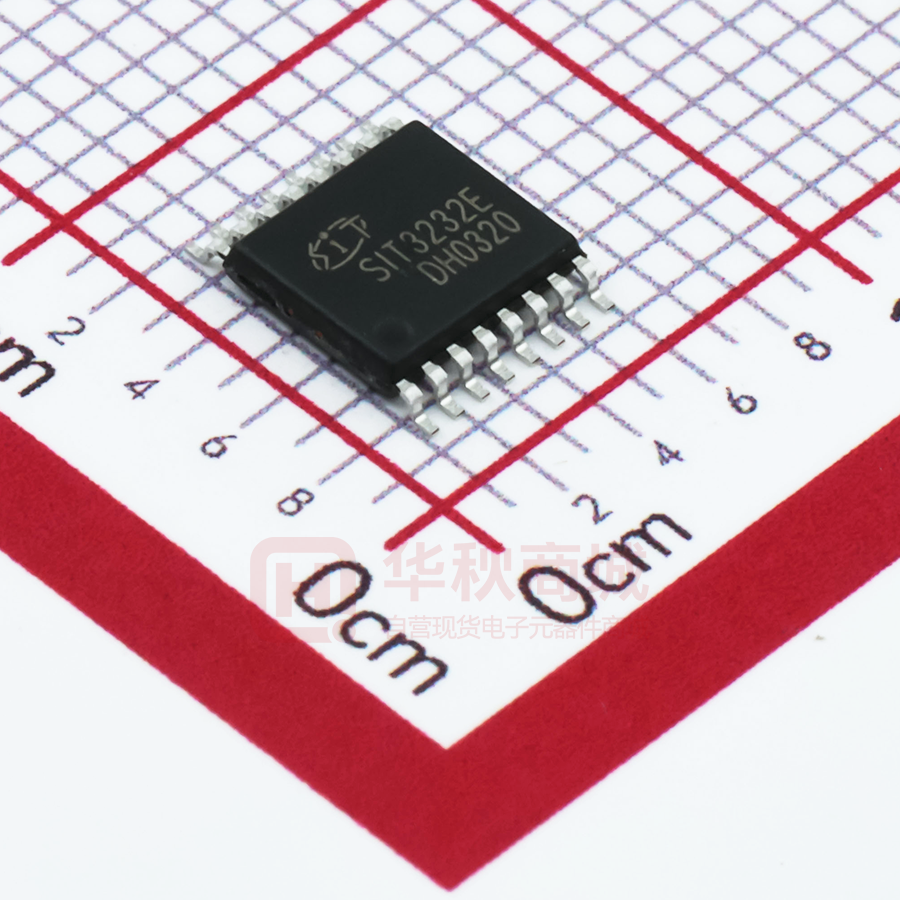

SIT3232EEUE

SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 特点： 产品外形： ➢ 3.0V~5.5V 电源供电； ➢ 双通道； ➢ 120kbps 通讯速率； ➢ 15kV HBM 静电保护； ➢ 8kV IEC-4100-4-2 接触放电。 提供绿色环保无铅封装 描述 SIT3232E 是一款 3.3V 供电、双通道、低功耗、高静电防护 ESD 保护，完全满足 TIA/EIA-232 标准要求的 RS-232 收发器。 SIT3232E 包括两个驱动器和两个接收器，具有增强形 ESD 保护功能，达到 15KV 以上 HBM ESD、8kV IEC-4100-4-2 接触放电保护能力。 在 3.3V 电源供电下，电荷泵仅需四个 0.1μF 的外部电容，速率可达到 120Kbps 无差错数据 传输，两者均可独立使能与关闭。每一路驱动器与接收器均可独立使用。 引脚分布图 SIT3232E C1+ 1 16 VCC V+ 2 15 GND C1- 3 14 T1OUT C2+ 4 13 R1IN C2- 5 12 R1OUT 6 11 T1IN T2OUT 7 10 T2IN R2IN 8 9 R2OUT V- 图 1 SIT3232E 引脚分布图 REC V1.15 2021.01 1 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+6 V 倍压引脚 V+ VCC-0.3~+7 V 反向电压引脚 V- +0.3~-7 V +13 V V+ + |V-| 发送器输入引脚 T1IN、T2IN -0.3~+6 V 接收器输入引脚 R1IN、R2IN ±25 V 发送器输出引脚 T1OUT、T2OUT ±13.2 V 接收器输出引脚 R1OUT、R2OUT -0.3~VCC+0.3 V 工作温度范围 -40~85 ℃ 存储工作温度范围 -60~150 ℃ 焊接温度范围 300 ℃ SOP16 760 mW DIP16 840 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 C1+ 倍压电荷泵电容的正端 2 V+ 倍压电荷泵电压端口 3 C1- 倍压电荷泵电容的负端 4 C2+ 反相电荷泵电容的正端 5 C2- 反相电荷泵电容的负端 6 V- 反相电荷泵电压输出端 7 T2OUT 第二发送器信号输出端 8 R2IN 第二接收器信号输入端 9 R2OUT 第二接收器信号输出端 10 T2IN 第二发送器信号输入端 11 T1IN 第一发送器信号输入端 REC V1.15 2021.01 引脚功能 2 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 12 R1OUT 第一接收器信号输出端 13 R1IN 第一接收器信号输入端 14 T1OUT 第一发送器信号输出端 15 GND 地 16 VCC 电源 供电电流 参数 符号 无负载供电电流 Isup 测试条件 最小 典型 最大 2 单位 mA （如无另外说明，典型值在 VCC=+3.3V，Temp＝25℃，电容 C1~C4=0.1μF 测得） 逻辑输入电学特性 参数 符号 测试条件 逻辑控制低电平 VTTIN_L T1IN、T2IN 端口 逻辑控制高电平 VTTIN_H T1IN、T2IN 端口 ITIN 典型 最大 单位 0.8 V 2 T1IN、T2IN 端口 逻辑控制迟滞 输入逻辑电流 最小 V 0.3 V T1IN、T2IN 端口 ±1 μA 最大 单位 0.4 V （如无另外说明，典型值在 VCC=+3.3V，Temp＝25℃，电容 C1~C4=0.1uF 测得） 接收器输出电特性 参数 符号 测试条件 接收器输出低电平 VROL IOUT=1.6mA, VCC=5V 或 3.3V 接收器输出高电平 VROH IOUT=-0.5mA, VCC=5V 或 3.3V 最小 VCC-0.6 典型 VCC-0.1 V （如无另外说明，典型值在 VCC=+3.3V，Temp＝25℃，电容 C1~C4=0.1μF 测得） REC V1.15 2021.01 3 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 接收器输入电特性 参数 符号 接收器输入范围 VRIN 接收器输入低阈值 接收器输入 高阈值 测试条件 最小 -25 最大 单位 +25 V VCC=3.3V 0.6 1.1 V VCC=5V 0.8 1.5 V VRIL VCC=3.3V 1.5 2.4 V VCC=5V 1.9 2.4 V VRIH 接收器输入 迟滞 接收器输入阻抗 典型 0.4 RRIN 3 V 5 7 kΩ 最大 单位 ±5 V （如无另外说明，典型值在 VCC=+3.3V，Temp＝25℃，电容 C1~C4=0.1μF 测得） 发送器输出电特性 参数 符号 测试条件 最小 发送器输出摆幅 VTOUT 所有发送器输出 端带 3 kΩ 到地 负载 ±4 发送器输出阻抗 RTOUT VCC=0V， 发送器输入=±2V 300 发送器短路电流 Itsc 典型 Ω 60 mA （如无另外说明，典型值在 VCC=+3.3V，Temp＝25℃，电容 C1~C4=0.1μF 测得） ESD 保护 参数 R1IN、R2IN T1OUT、T2OUT REC V1.15 2021.01 符号 测试条件 最小 典型 最大 单位 人 体 模 型 （HBM） ±15 KV 空气放电 ±15 KV 接触放电 ±8 KV 4 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 开关特性 参数 符号 速率 Speed 测试条件 最小 RL=3kΩ, CL=1000pF 一个发送器动作 典型 最大 单位 120 kbps 300 ns 300 ns |tRPHL- tRPLH| 150 ns |tTPHL- tTPLH| 150 ns tRPHL CL=150pF 接收器传播延迟 tRPLH 摆率 SR RL=3kΩ~7 kΩ， CL=150pF~1000pF 一个发送器动作， 从-3.0V~3.0V 或 3.0V~-3.0V 摆率测试电路见 图 2、3。 4 30 V/μs （如无另外说明，典型值在 VCC=+3.3V，Temp＝25℃，电容 C1~C4=0.1μF 测得） REC V1.15 2021.01 5 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 测试电路 VCC VCC C5 C5 VCC C1+ V+ C1+ C3 VCC V+ C3 C1 C1 C1- C1C2+ SIT3232E C2 C2+ V- C4 V- SIT3232E C2 C4 C2- C2T1OUT T1IN 3k R1OUT T1OUT T1IN 7k 1000pF R1OUT R1IN 150pF R1IN 5K 5K GND GND 图 2 最小摆率测试电路 图 3 最大摆率测试电路 图 4 人体模式 ESD 测试模型 图 5 人体模式电流波形 图 6 IEC 1000-4-2 ESD 测试模型 图 7 IEC 1000-4-2 ESD 测试的电流波形 REC V1.15 2021.01 6 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 说明 1 双电荷泵工作 SIT3232E 的内部有两路电荷泵，以支持芯片的电平转换工作，双电何泵在 3.0~5.5V 范围内提供 +5.5V 和-5.5 的输出电压，每个电荷泵需一个飞电容（C1,C2）和一个储能电容（C3,C4）,产生 V+ 和 V-电源。如图 8 所示。 2 RS232 发送器 将 TTL/CMOS 逻辑电平转换成与 EIA/TIA-232 标准兼容电平，SIT3232E 发送器在最差工作条 件(3kΩ 电阻与 1000pF 电容的并联负载)下能够保证 120kbps 的数据速率，发送器可并联驱动多个接 收器，SIT3232E 发送器输入端 T1IN、T2IN 内部没有上拉电阻，如该发送器未使用，可将未使用的 输入端 T1IN\T2IN 连接至 GND 或 VCC。 3 RS232 接收器 SIT3232E 有两个独立的接收器，可将 RS-232 信号转换成 CMOS 逻辑输出电平。 4 ESD 保护 SIT3232E 所有引脚都采用了 ESD 保护结构，所有驱动器输出与接收器输入端（T1OUT、T2OUT、 R1IN、R2IN）均具有额外的静电保护能力。使其能够承受±15kV 的 ESD（HBM）放电、±8kV 以上 接触放电，±15kV 以上气隙放电。ESD 保护结构在所有状态下都可承受高压 ESD 冲击，包括标准工 作模式和断电模式。 5 典型应用 典型的双通路应用方案如图 8 所示，其中 C1-C5 典型电容值为 0.1μF。 VCC C5 C1+ VCC V+ C3 C1 C1C2+ V- SIT3232E C2 C4 C2T1IN T1OUT T2IN T2OUT TTL/CMOS INPUTS RS232 OUTPUTS R1OUT R1IN 5K TTL/CMOS OUTPUTS RS232 INPUTS R2OUT R2IN 5K GND 图 8 典型的双通路应用方案 REC V1.15 2021.01 7 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 SOP16 外形尺寸 封装尺寸 标注 尺寸 最小值/mm 最大值/mm A 9.80 10.00 A1 0.356 0.456 A2 1.27TYP A3 0.302TYP B 3.85 3.95 B1 5.84 6.24 B2 5.00 TYP C 1.40 1.60 C1 0.61 0.71 C2 0.54 0.64 C3 0.05 0.25 C4 0.203 0.233 D 1.05 TYP D1 0.40 0.70 D2 0.15 0.25 R1 0.20TYP R2 0.20TYP θ1 8°~12°TYP4 θ2 8°~12°TYP4 θ3 0°~8° θ4 4°~12° REC V1.15 2021.01 8 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 SSOP16（0.65）外形尺寸 封装尺寸 标注 尺寸 最小值/mm A 最大值/mm 6.15 6.25 A1 0.30TYP A2 0.65TYP A3 0.675TYP B 5.25 5.35 B1 7.65 7.95 B2 0.60 0.80 C 1.70 1.80 C1 1.75 1.95 C2 0.799 C3 0.152 C4 0.172 H 0.05 0.15 θ 12°TYP4 θ1 12°TYP4 θ2 10°TYP θ3 0°~8° R 0.20°TYP R 0.15°TYP REC V1.15 2021.01 9 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 TSSOP16 外形尺寸 封装尺寸 标注 尺寸 最小值/mm 典型值/mm 最大值/mm -- 1.20 A -- A1 0.05 A2 0.90 1.00 1.05 b 0.20 -- 0.30 b1 0.19 0.22 0.25 c 0.110 0.127 0.145 c1 0.12 0.13 0.14 D 4.86 4.96 5.06 E 6.20 6.40 6.60 E1 4.30 4.40 4.50 e L 0.15 0.65BSC 0.45 L1 0.60 0.75 1.00BSC 0° REC V1.15 2021.01 -- 8° 10 / 12 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 SOPW16（宽体）外形尺寸 封装尺寸 标注 尺寸 最小值/mm 最大值/mm A - 2.65 A1 0.10 0.30 A2 2.25 2.35 A3 0.97 1.07 D 10.10 10.50 E 10.26 10.60 E1 7.30 7.70 e L 1.27BSC 0.55 L1 H 0.85 1.4BSC 0.345 0.365 R 0.20TYP R1 0.30TYP θ 0° 8° θ1 45°TYP θ2 12°TYP θ3 0° 8° θ4 0° 10° REC V1.15 2021.01 11 / 12 www.sitcores.com 芯力特 SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 定购信息 定购代码 温度 封装 SIT3232EESE -40℃~85℃ SOP16 SIT3232EEAE -40℃~85℃ SSOP16 SIT3232EEUE -40℃~85℃ TSSOP16 SIT3232EEWE -40℃~85℃ WSOP16 宽体 SIT3232EESE, SIT3232EEUE 编带式包装为 2500 颗/盘 REC V1.15 2021.01 12 / 12 www.sitcores.com
