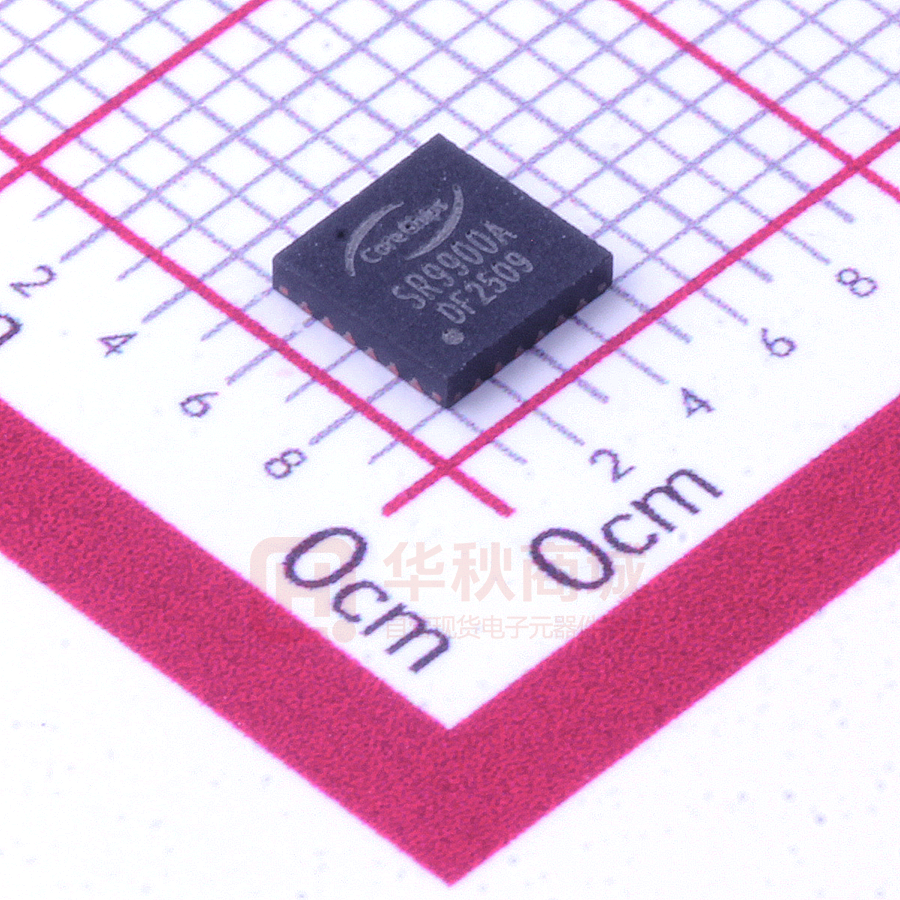

SR9900A

深圳市和芯润德科技有限公司 SR9900A(I)数据手册 超低功耗USB 2.0转10/100M 快速以太网控制电路 概述 ⚫ SR9900A(I)是一个高集成度、低功耗、单芯片USB 2.0转10/100M以太网控制电路。为各类应用增加低成 支持网络远程唤醒功能 ◼ 支持休眠模式 ◼ 支持通过网络链接状态改变、魔术包、 本、小型封装、即插即用的快速以太网功能，可用于台 Microsoft唤醒包等事件进行远程唤醒 式电脑、笔计本电脑、超便携式电脑、平板电脑、托架/ ◼ 支持Protocol Offloads（ARP和NS） 端口复制器/扩展坞、游戏机、智能家居及任何有USB接 ◼ 休眠模式下可选择网络低功耗或关闭PHY 供电 口的嵌入式设备。 ⚫ SR9900A(I)内部集成USB 2.0收发器、基于 先进的电源管理功能 ◼ IEEE802.3和IEEE802.3az-2010的10/100M以太网模 支持动态电源管理以节省在空载或轻负载 状态下的功耗 块、以及高效的内存控制模块。 SR9900A(I)完全兼容Microsoft 的NDIS5、NDIS6 （IPv4、IPv6、TCP、UDP）Checksum特性。并支持 ◼ 支持IEEE 802.3az-2010（EEE）节能模式 ◼ 支持休眠模式时的极低功耗睡眠模式 IEEE802 IP2层优先编码，以及IEEE802.1Q虚拟本地网 ⚫ 支持通过GPIO管脚禁用网络功能 （VLAN）。 ⚫ 支持SPI Flash及串行EEPROM ⚫ 支持CDC-ECM ⚫ 内置OTP存储器，可在线更新USB设备描述符 主要特点 ⚫ 单芯片USB2.0转10/100M快速以太网控制器 ⚫ USB设备接口 ⚫ ◼ 集成USB2.0收发器，符合USB2.0 协议 ◼ 支持USB全速及高速模式 等设置 快速10/100M以太网接口 ◼ 集成10/100M快速以太网MAC和PHY模块 ◼ 兼容IEEE 802.3 10Base-T/100Base-TX ◼ 兼容IEEE 802.3 100Base-FX ◼ 自动协商功能 ◼ 支持双绞线交换、极性、相位偏移校正 ◼ 网线交叉检测及自动校正 ◼ 支持无振荡的网络唤醒 ◼ 内置TX/RX 封包缓存 ◼ 内置IPv4/IPv6封包校验和承载引擎，支持 TCP/UDP/ICMPv6封包校验的生成和检查 支持全双工IEEE 802.3x流量控制及半双工 冲突压力回退流量控制 ◼ 支持IEEE 802.1Q VLAN 标记 ◼ 支持IEEE 802.3az-2010（EEE） 2019-10-30 单个25MHz 时钟输入，支持晶体及钟振 5.0V/3.3V单电源供电（二选一） ⚫ ⚫ ⚫ 嵌入式市场推荐用3.3V供电，Pin11-5V悬空； 电脑周边配件市场推荐5V供电。 支持LED闪烁频率及占空比可设置 采用符合RoHS规范的小型QFN24-04x04封装 工作温度以及MAC地址量产 SR9900 0℃到70℃ 未量产MAC地址 SR9900A 0℃到70℃ 量产MAC地址 SR9900AI -40℃到85℃ 量产MAC地址 应用范围 IPv4 TCP/IP/UDP/ICMP/IGMP、IPv6 ◼ ⚫ ⚫ V0.6 ⚫ USB以太网适配器 ⚫ 网络打印机 ⚫ 支付终端读卡器 ⚫ 移动互联网装置 ⚫ 上网本、个人平板电脑 ⚫ 移动终端多媒体网关 ⚫ 游戏机、移动媒体播放器 ⚫ IP机顶盒、IPTV、DVD、DVR等 1/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 内部框图 GPIO Controller TX Machine D+ D- USB PHY & Core Memory Controller Control & Status Reg MII Inter face Ethernet PHY RX Machine Internal SRAM MII Management & Controller SPI Flash I/F Regulator OSC & PLL POR 图1 内部框图 2019-10-30 V0.6 2/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 SPISDI LED1/SPI SCK DVDD12 LED0/SPI CSB GPIO DVDD33 管脚排列图 18 17 16 15 14 13 LANWAKEB 19 12 DVDD12_UPS SPISDO 20 11 VDD5 XTAL1 21 10 AVDD33 XTAL2 22 9 DVDD12 AVDD12 23 8 U2DP RSET 24 7 U2DM CoreChips SR9900A(I) MDI+[0] MDI-[0] 4 5 6 U2GND 3 MDI-[1] 2 MDI+[1] 1 AVDD33 25 GND 图2 QFN24 封装管脚 2019-10-30 V0.6 3/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 管脚定义 管脚名称 符号 I/O 描 述 2、3 MDI+[0]、MDI-[0] I/O 4、5 MDI+[1]、MDI-[1] I/O 24 RSET I 参考电阻脚，外接2.49K欧姆电阻 22 XTAL2 O 25MHz 振荡输出脚 21 XTAL1 I 25MHz 振荡输入脚 8 U2DP I/O USB2.0/USB1.1 数据线 DP 7 U2DM I/O USB2.0/USB1.1 数据线 DM 19 LANWAKEB O 电源管理事件输出脚，低电平有效 15 LED0 O 17 LED1 O 15 SPICSB O SPI Flash 芯片选择脚 20 SPISDO I 输入从 SPI Flash 串行数据输出脚 18 SPISDI O 输出到 SPI Flash 串行数据输入脚。 17 SPISCK O SPI Flash 串行时钟 14 GPIO I/O 通用 IO 接口 6 U2GND P USB模块地 25 GND P 模拟地 11 VDD5 P LDO1稳压电路5V电源输入 10 AVDD33 P LDO1稳压电路3.3V电源输出 12 DVDD12_UPS P LDO1 稳压电路 1.2V 电源输出，备用 1 AVDD33 P 3.3V 模拟电源输入 13 DVDD33 P 3.3V 数字电源输入 23 AVDD12 P LDO2 稳压线路 1.2V 输出及 1.2V 模拟电源输入 16 DVDD12 P 1.2V 数字电源输入 9 DVDD12 P USB 模块 1.2V 电源输入 在 MDI 模式下为网络接收端；在 MDIX 模式下为网络发 送端 在MDI模式下为网络发送端；在MDIX模式下为网络接收 端 LED 指示灯驱动管脚 I=输入, O=输出, I/O=输入/输出, I/PU=输入带上拉, P=电源 2019-10-30 V0.6 4/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 电气特性 极限参数 参 数 5V工作电压 符 号 参 数 范 围 单位 VDD5 -0.3 ~ 5.5 V -0.3 ~ 3.63 V -0.3 ~ 1.35 V DVDD33 3.3V工作电压 AVDD33 AVDD12 1.2V工作电压 VDD12 DVDD12_UPS 输入/输出电压 VI33/VO33 贮存温度 -0.3 ~ DVDD33+0.3 V Tstg -55 ~ 125 oC 符 号 参 数 范 围 单位 VDD5 4.75 ~ 5.25 V 3.14 ~ 3.46 V 1.15 ~ 1.25 V VI33/VO33 0 ~ DVDD33 V Topr 0 ~ 70或-40-85 oC 推荐工作条件 参 数 5V工作电压 DVDD33 3.3V工作电压 AVDD33 AVDD12 1.2V工作电压 VDD12 DVDD12_UPS 输入/输出电压 工作温度 工作电气特性 (除非特别说明，Topr=25C, 参 5V工作电压 3.3V工作电压 数 VDD5=5.0V, VDD33=3.3V, VDD12=1.2V, VGND=0V) 符 号 测 试 条 件 VDD5 DVDD33 AVDD33 最小值 典型值 最大值 单位 4.2 5.0 5.5 V 3.14 3.3 3.46 V 1.08 1.2 1.32 V AVDD12 1.2V工作电压 VDD12 DVDD12_UPS 电源电流1 IDD1 电源电流2 IDD1 2019-10-30 100Base-T 重负载 100Base-T 空闲 (EEE未使能) V0.6 75 mA 65 mA 5/9 深圳市和芯润德科技有限公司 电源电流3 IDD1 SR9900A(I)数据手册 100Base-T 空 闲 带 EEE 34 mA 电源电流4 IDD1 10Base-T 重负载 50 mA 电源电流5 IDD1 10Base-T 空闲 30 mA 电源电流6 IDD1 链接断开省电模式 28 mA AVDD33稳压输出 AVDD33 3.14 3.3 3.46 V AVDD12稳压输出 AVDD12 1.08 1.2 1.32 V DVDD12_UPS 1.08 1.2 1.32 V DVDD12_UPS稳压输出 USB 2.0 收发器（高速模式） 高速差分输入电压 VHSDIFF 高速共模电压范围 VHSCM 高速抑制检测阈值 VHSSQ |VI(DP)-VI(DM)| 300 mV -50 抑制检测 非抑制检测 500 mV 100 mV 200 mV 高速空闲状态输出电压 VHSQI -10 10 mV 高速低电平输出电压 VHSOL -10 10 mV 高速高电平输出电压 VHSOH -360 400 mV 高速J电平输出电压 VCHIPJ 700 1100 mV 高速K电平输出电压 VCHIPK -900 -500 mV RDRV 40.5 49.5 Ω 0 0.3 V 2.8 3.6 V 输出阻抗 45 USB 1.1 收发器（全速模式） DP/DM低电平输出电压 VOL 1.5K to VDD33 DP/DM高电平输出电压 VOH 15K to GND DP/DM 差分输入电压 VDI 0.2 DP/DM 差分共模范围 VCM 0.8 2.5 V 单端接收阈值 VSE 0.8 2.0 V DP/DM 收发器电容 CIN 20 pF DP/DM 高阻态输入漏电流 ILO +10 A V -10 网络端口 输出端电压峰峰值 VPP1 10BASE-T模式 输出端电压峰峰值 VPP2 100BASE-TX模式 1.9 2.0 2.1 V 上升沿/下降沿时间 TR/TF 100BASE-TX模式 3 4 5 ns 1.2 ns 5 % 输出端信号抖动 TJT 输出过冲电压 VOS 输入阻抗 3.2 100BASE-TX模式， 空闲状态 100BASE-TX模式 RI 10 共模输入电压 VCM 1.7 无差错接收最长线缆 LRCV 120 2019-10-30 V V0.6 2.0 KΩ 2.3 V m 6/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 通用IO端口 低电平输入电压 VIL 高电平输入电压 VIH 低电平输出电压 VOL IOL=8mA 高电平输出电压 VOH IOH=8mA 输入上拉电阻 RPU 40 75 150 KΩ 输入下拉电阻 RPD 40 75 150 KΩ 输入漏电流 ILEAK 1 μA 2019-10-30 0.9 2.0 VIN=0 或 DVDD33 V0.6 V V 0.4 2.4 V V 7/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 封装外形图 QFN24-4x4-0.50 单位: mm TOP VIEW BOTTOM VIEW D L D2 h h 1 E2 Ne E 2 e b A1 c A Nd 符 号 单位（毫米） 最小 典型 最大 0.70 0.75 0.80 A1 0.01 0.05 b 0.25 c 0.20 e 0.50BSC Ne 2.50BSC Nd 2.50BSC A D 3.90 4.00 D2 E 2.70 3.90 4.00 E2 2019-10-30 4.10 4.10 2.70 L 0.40 h 0.30 V0.6 8/9 深圳市和芯润德科技有限公司 SR9900A(I)数据手册 附参考原理图 嵌入式市场专用 3.3V 供电原理图 电脑周边配件市场 5V 供电原理图 2019-10-30 V0.6 9/9
