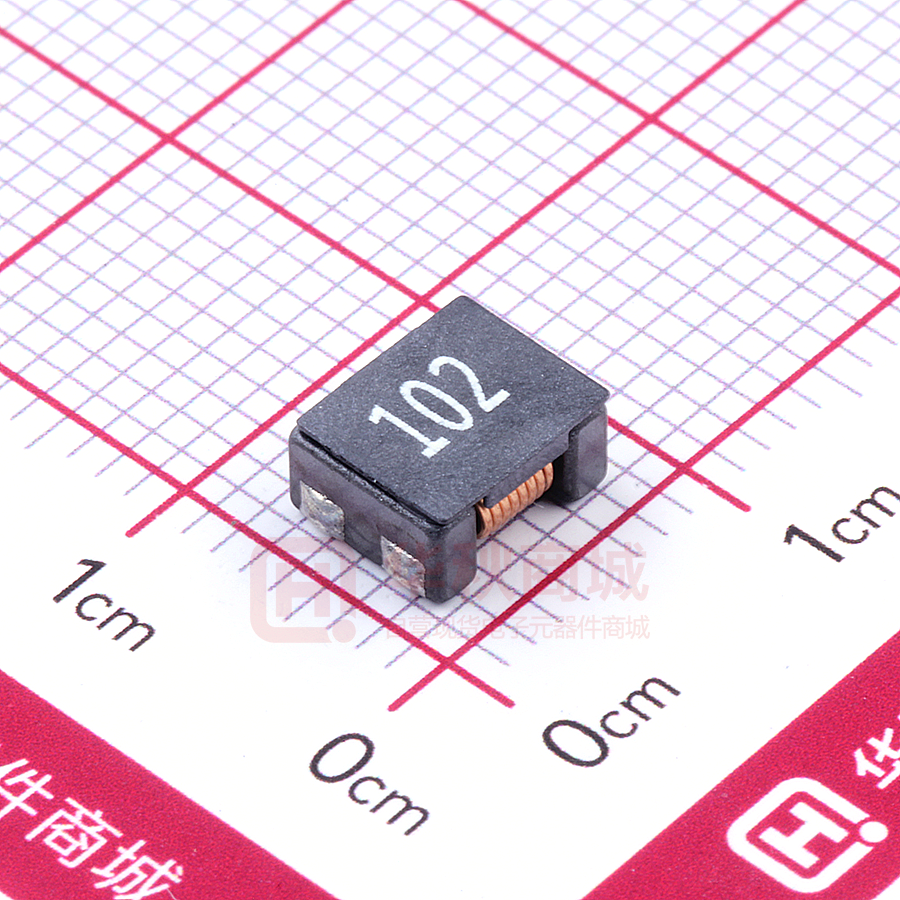

PCAQ7060FA-102

製品規格書 A2.0 SPECIFICATION FOR APPROVAL 產品編碼 PCAQ7060FA系列 P/N 產品系列 Common mode choke Series 客戶名稱 : Customer 客戶編碼 測試設備 Zentech-3305 / Zentech502BC TEST INSTRUMENT 測試頻率 100MHZ / 0.1V TEST FREQUENCY 立创商城 : Customer P/N 產品系列 Series 產品編碼 Supplly P/N 發版號 Version 承認日期 Endorsement Date 備註 : Common mode choke : PCAQ7060FA系列 : A2.0 : 2020-9-12 : Note 客戶承認 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co. LTD 製作 APPROVED 審查 CHECKED 確認 PREPARED Customer Approval Ben Yuki Peter 客戶簽章 Page 1 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 修訂記錄 A2.0 REVISION RECORD 產品編碼 P/N 產品系列 Series PCAQ7060FA系列 Common mode choke Version REVISON ITEM A2.0 First Version 測試設備 TEST INSTRUMENT 測試頻率 TEST FREQUENCY BEFORE REVISON Zentech-3305 / Zentech502BC 100MHZ / 0.1V AFTER REVISON DATE 2020-9-12 Page 2 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 電氣特性 A2.0 ELECTRICAL CHARACTERISTICS 測試設備 PCAQ7060FA系列 產品編碼 P/N 產品系列 測試頻率 Common mode choke Series 封裝尺寸 Zentech-3305 / Zentech502BC TEST INSTRUMENT 100MHZ / 0.1V TEST FREQUENCY (mm) Dimension 7060系列 封装尺寸 Dimension A B C D E F G H I J K 7.0 ± 0.5 6.0 ± 0.5 3.8 MAX 3.5 Typ 1.5 ± 0.2 1.5 ± 0.2 1.7 ± 0.2 3.0 Typ 1.5 Typ 3.0 Typ 1.9 Typ PAD LAYOUT 編碼解釋 Code interpretation PCAQ 類別碼 7060 尺寸系列 FA 系列碼 Category code Dimension Series Code 701 阻抗 - Impedance 電氣參數 Electrical Characteristics 阻抗 （Z） 產品編碼 P/N DCR Ω @ 25 ℃ Ambient Temperture 額定電流 额定电压 V Max 绝缘性 （IR） MΩ Min 表面印字 （Mark） （Rated Current） （Rated Voltage） A Max Min Typ mΩ Max PCAQ7060FA-400 40 70 5 15 125 10 400 PCAQ7060FA-101 100 140 10 9 125 10 101 PCAQ7060FA-301 225 300 10 5 125 10 301 PCAQ7060FA-501 275 300 10 5 125 10 501 PCAQ7060FA-601 500 700 15 4 125 10 601 PCAQ7060FA-701 500 700 15 4 125 10 701 PCAQ7060FA-102 800 1020 17 3 125 10 102 © 規格參數基於環境溫度25℃取得 All test Data is referenced to 25℃ ambient © 加載額定電流會使電感溫度上升大約 40℃ (電感初始溫度+上升溫度=電感最終溫度） Typical Heat Rating DC Current would cause an approximately △T of 40℃ © 電感工作環境溫度 : -25℃ ~ 100℃ Operating temperature range -25 °C to +100 °C © 務必考慮最終的產品設計，元器件佈局，線路板走線，以及使用環境過程中，電感最終溫度不得超過100℃ The operating temperature of inductance do not exceed 100℃ © 使用電感時，請查閱第7頁注意事項 The announcements is on page 8 Page 3 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 特性 A2.0 CHARACTERISTICS 產品編碼 測試設備 PCAQ7060FA系列 P/N 產品系列 TEST INSTRUMENT 測試頻率 Common mode choke Series TEST FREQUENCY Zentech-3305 / Zentech502BC 100MHZ / 0.1V 電路結構 Connections ◎ 電感內置兩組線圈 Inductor Contents Two (2) Set(s) of Coil ◎ 電感使用不需要區分正負方向 DC/AC Currnet Shall Be Introduced By Any One of Two Pads 特性測試方式 Characteristic Test method 焊接溫度（推荐） Recommended Soldering Temperature Graph ℃      A B C D E   260℃ 230℃ 10 Sec 150℃ 60~240 Sec  Page 4 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 信賴性實驗 A2.0 RELIABILITY TEST 產品編碼 PCAQ7060FA系列 P/N 產品系列 測試設備 TEST INSTRUMENT Common mode choke Series 測試頻率 TEST FREQUENCY Zentech-3305 / Zentech502BC 100MHZ / 0.1V 信賴性實驗 RELIABILITY TEST Operating Temperature Appearance Inspection 30 to + 100 ℃ ( Contain Heating coil ) No external defects by visual inspection After soldering , between copper plaet and terminals of coils , push in two directions of X , Y with standing 10N(1.02kg) for10+/-2 sec. Terminal should not peel off. ( Refer to figure at right ) Terminal Strength Heat endurance Refer to figure of reflow soldering Insulating resistance Dielectric Strength Temperature Over 100 MΩ at 100V D.C . between wire and core . Apply at 0.5KV 3mA for 1 minute between wire and core . Inductance coefficient ( 0~2,000 ) × 10 / ℃( - 30 ~ + 100 ℃ ) characteristics Humidity characteristics Inductance deviation within ± 10% , after 96 hours in 90~95% relative humidity at 40 ± 2 ℃ and 1 hours drying under normal condition . A test is made under the above mentioned condition , and it is kept for 2 hours in the normal Page 5 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 包裝方式 A2.0 PACKING FOR SMD 產品編碼 測試設備 PCAQ7060FA系列 P/N 產品系列 測試頻率 Common mode choke Series Zentech-3305 / Zentech502BC TEST INSTRUMENT 100MHZ / 0.1V TEST FREQUENCY 載帶卷盤尺寸 : (mm) Packing Dimension MPQ A B C D 1500pcs/卷盤 330Typ 21±1 13±0.5 24Typ G T w 29Typ 16Typ N 24.5Typ 100Typ w 載帶內產品排列方式： 載帶剝離力： Inductance Packing Method Typical Pulling Force 首字對孔 20~120 gf The first mark is on the side of the gear hole 701 701 裝箱數量： Package Quantity 1500pcs/卷盤 1500pcs/Reel © 實際出貨過程，依據客戶需求狀況的不同，包裝 數量會有變化，最終的包裝數量請參照實際出貨 額包裝 4500pcs/每盒 4500pcs/ Middle box 9000pcs/每箱 9000pcs/ Outer box In the actual delivery process, the package quantity will change according to the different customer demands. Please refer to the actual shipment quantity for the final package quantity Page 6 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程 序获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 注意事項 使用本產品時，請注意以下事項 © 產品保存期限為12個月，保存條件：溫度5~40℃，濕度10~75%RH以內，超過保存期限可能會使 產品端子電極發生氧化。 © 請勿在極端環境下使用和保存（高鹽，強酸，強鹼，強輻射等）。 © 產品焊接前，請進行預熱；預熱溫度與焊接溫度之間溫差建議控制在150℃以內。 © 產品焊接後需重新拆卸焊接修正時，請遵循規格書規定的條件範圍；過高的加熱溫度以及反復的拆 卸可能會導致產品失效。 © 產品請勿接觸清洗劑，酒精等液體，這會侵蝕產品本體，從而導致產品失效。 © 產品焊接到線路板後，請注意不可因線路板整體變形或局部變形而施加給電感剩餘應力，這可能 會導致電感發生破裂，脫落，以致失效。 © 產品通電後溫度會隨電流的增大而上升，設計時請務必考慮留有餘量。 © 過高的靜電會對產品產生永久性損害，請注意靜電防護。 © 產品通電過程請勿觸摸產品任何部位，防止觸電。 © 本產品作為磁性產品，設計時請務必考慮周邊元器件與本產品可能產生的相互影響。 © 本產品適用於一般電子設備，如：AV設備，通信設備，家電產品，娛樂設備，電腦設備，個人設備，辦公設 備，計測設備，工業機器人等。且該一般電子設備需在常規的操作和使用方法環境下使用。 對於需要高度安全性和可靠性的，或者因本產品失效造成設備故障，誤操作，運轉不良等危及到人的生命身體 及財產安全，以及對社會產生較大不良影響的特殊用途，設計使用前務必同本公司溝通，設計使用者如在未取 得我司書面同意狀況下使用造成任何後果，我司不予承擔。特殊用途包含但不限定如下清單： 1 軍用設備 8 關係到國防安全的設備 2 運輸設備（汽車，軌道交通產品，船舶等） 9 防災賑災設備 3 航空，航太設備 10 各種安規設備 4 發電控制設備 11 其他被認定為特殊用途的設備 5 核動力相關設備 6 爆炸引燃控制設備 7 交通控制設備 Page 7 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司 ANNOUNCEMENTS Please read this before using the product. © The product storage life is 12 months，Storage Temperature：TEMP.5~40℃；RH10%~75%. Please use the product within the warranty period © Do not use or store in locations where there are conditions such as gas corrosion (salt, acid, alkali, radiation etc.）. © Before soldering, be sure to preheat components:The preheating temperature should be set so that The temperature difference between the solder temperature and chip temperaturedoes not exceed 150°C. © Soldering corrections after mounting should be within the range of the conditions determined in the specifications.If overheated, a short circuit, performance deterioration, or lifespan shortening may occur. Repeated disassembly may invalidate the inductance © The cleaning agent can not be used for these products. This may corrode the inductor © When embedding a printed circuit board where a chip is mounted to a set, be sure that residual stress is not given to the chip due to the overall distortion of the printed circuit board and partial distortion such as at screw tightening portions. © Self heating (Rated Current or Irms) occurs when the power is turned ON, so the tolerance should be sufficient for the set thermal design. © Too high static electricity will cause permanent damage to the product, please pay attention to electrostatic protection. © As a magnetic product, the design must consider the possible interaction between peripheral components and the product. © The products listed on this catalog are intended for use in general electronic equipment (AV equipment, telecommunications equipment, home appliances, amusement equipment, computer equipment, personal equipment, office equipment, measurement equipment, industrial robots) under a normal operation and use condition. The products are not designed or warranted to meet the requirements of the applications listed below, whose performance and/or quality require a more stringent level of safety or reliability, or whose failure, malfunction or trouble could cause serious damage to society, person or property. If you intend to use the products in the applications listed below or if you have special requirements exceeding the range or conditions set forth in the each catalog, please contact us. Otherwise, our company will not bear the serious consequences caused by product quality problems 1 Military equipment 8 Medical equipment 2 Transportation equipment (cars, trains, ships, etc.) 9 Disaster prevention/crime prevention equipment 3 Aerospace/aviation equipment 10 Safety equipment 4 Power-generation control equipment 11 Other applications that are notconsidered general-purpose applications 5 Atomic energy-related equipment　 6 Explosive ignition control equipment 7 Transportation control equipment Page 8 / 8 PROD TECHNOLOGY CO., LTD. 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 深圳市寶安區石岩三聯工業區B棟311 http://www.prodtech.cn/ 譜羅德電子科技（深圳）有限公司
