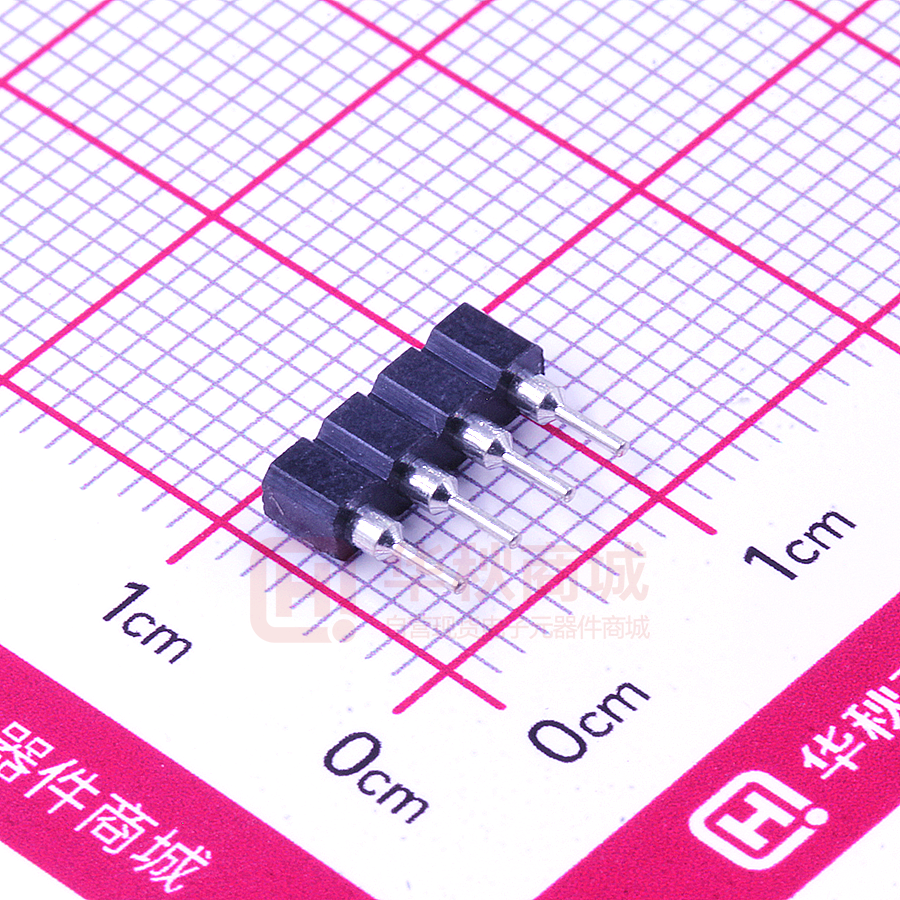

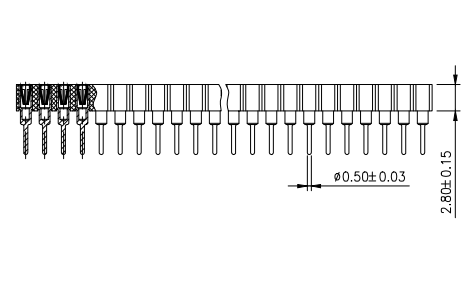

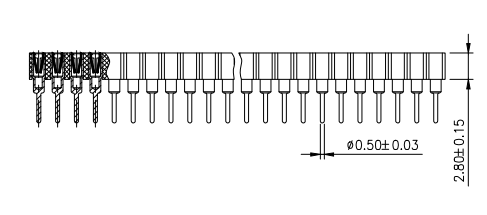

PM254-1-04-Z-3.0-C

2 4 3 5 B B A Insulator: Black glass filled polyester PPS-GF30-FR Flammability: UL 94V-O Sleeve: Brass Contact clip(4/6 finger): Beryllium copper(C17200)/Phosphor Bronze Accepted pin: Ø0.40 to 0.56mm Forces: (polished steel gauge Ø0.43mm) --Insertion 2 N typ --Withdrawal 1 N typ Mechanical life: min500 cycles Rated current: 3A Contact resistance: max 10mΩ Dielectric resistance: Min 1000V RMS Max.Processing Temp:230°C for30-60 seconds (260°C for 10 seconds) A 1 PM 254 - * - N - Z - * - ** - C (塑高) C (圆针) C Z=直针 W=弯针 S=立贴 WS=卧贴 GENERL TOLERANCE 1 2 1 初版发行 序号 No. 变更内容 MODIFY CONTENT 日 期 MODIFY DATE 3 DIM TOL X.X ±0.30 X.XX ±0.20 X.XXX ±0.10 Angle ±3.0° 制 图 DRAWING 审 核 CHECK 批 准 APPROVAL 比 例 SCALE 投 影 Projection 4 深圳市华灿天禄电子有限公司 ShenzhenhuacantianluELECTRONICS CO.,LTD 产品名称 TITLE 产品料号 PART NO. 材 料 MATERIAL 2.54 单排 排母 圆直针 PM254-1-N-Z-3.0-XX-C 5 版 本 REV. 单 位 UNITS 页 次 SHEET A mm 1/1
