深圳市首韩科技有限公司
SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD
Tel: 0755-27597601 Fax: 0755-27597491
认
FOR APPROVAL
产品名称 Project:
有
限
公
SPECIFICATION
书
司
承
规格型号 Part No:

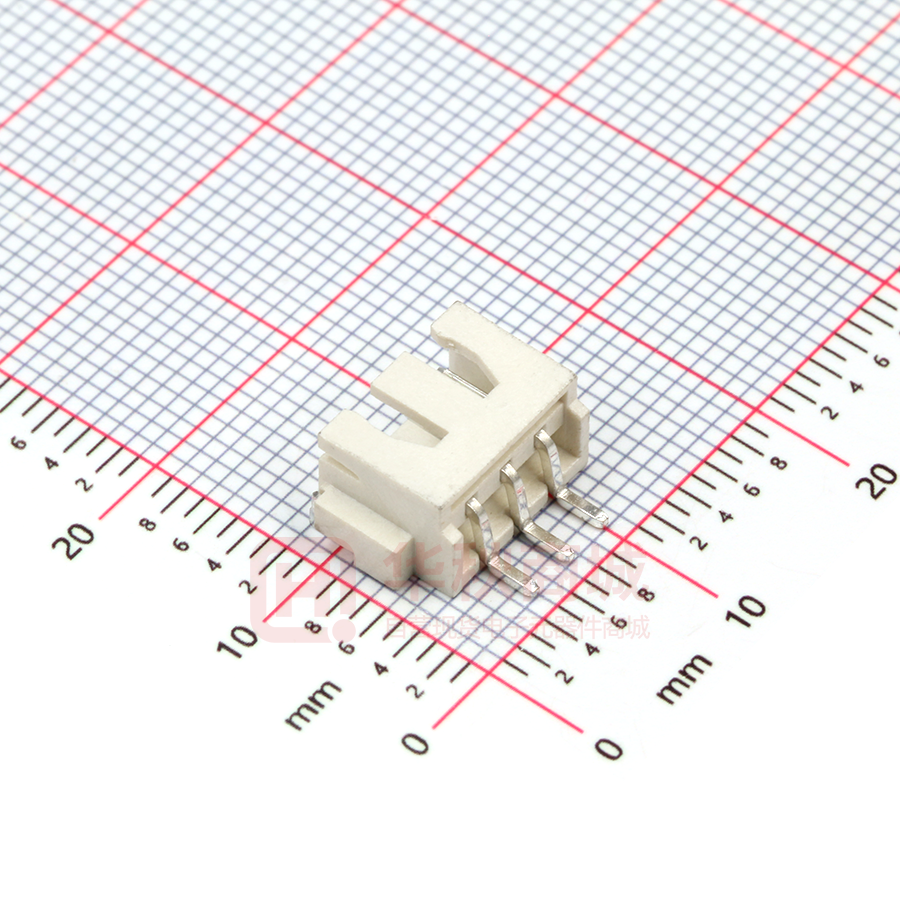

2.54mm WT(卧贴) 位数通用
户 Customer:
针座
韩
科
技
客
首
贵公司承认印 Approal slgnatures
签
章/Signatures
深
圳
市
料 号/Part No.
日期 Date:
拟制/Drawn
李春风
审核/Check
张栋
批准/Approved
罗孝金
1
深圳市首韩科技有限公司
1、 SCOPE: (适用范围)
1.1
This specification covers production and inspection of Connector.
本规范内容适用于本公司普通系列型条形连接器(针座)产品的生产与检验.
2、 USE CONDITION:
2.1
(使用条件)
Ambient temperature Range:-25℃~+85℃
司
环境温度:-25℃~+85℃
2.2 Applicable PC board thickness:0.6~1.2mm
公
适用 PC 板厚度:0.6~1.2 mm
3、 Appearance and Dimension:(外观及尺寸)
Appearance:Product surface without defect、dirt、crack、and mechanical damang,
限
3.1
Contact without rust,plating not oxided and not peeled.
技
有
产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤;接触件无锈蚀、镀层
氧化、脱落等现象.
3.2
Dimension:According to drawings
外形尺寸:依照附图
Exchangable:Exchangable with same specification products.
科
3.3
4、Material:
料
P/N
零件名称
Terminal
端子
圳
Housing
孔 座
深
OpeningWafer
开口针座
Lips Wafer
闭口针座
Tiepian Wafer
卧贴针座
立贴针座
Type
类 型
Material
材 料
Finish
表面处理
Phosphor bronze
锡青磷铜 厚 0.15mm
Tin Plating:3~4μm
镀锡:3~4μm
市
首
材
韩
互换性:相同规格应能互换
Contact
插 簧
Plastic
塑 壳
Contact
插 针
Plastic
塑 壳
Contact
插 针
Plastic
塑 壳
Contact
插 针
Solder tabs
焊护耳
Plastic
塑 壳
Nylon66
UL94V-0
Phosphor bronze
锡青磷铜 厚 0.30mm
Nylon46
UL94V-0
Phosphor bronze
锡青磷铜 厚 0.30mm
PBT
UL94V-0
Phosphor bronze
锡青磷铜 厚 0.30mm
Phosphor bronze
锡青磷铜 厚 0.25mm
Nylon46
UL94V-0
Expiain
说 明
Color:White
颜色:白色
Tin Plating:3~4μm
镀锡:3~4μm
Color: Beige
颜色:米色
Gold Plating:3~4μ〃m
镀金:3~4μ〃m
Color: White
颜色:白色
Tin Plating:3~4μm
镀锡:3~4μm
Tin Plating:3~4μm
镀锡:3~4μm
Color: Beige
颜色:米色
RoHS
Comp liant
深圳市首韩科技有限公司
5、Electriacl Performance:
电 气 性 能
Ltem
项目
5.1
Voltage Rated
额定电压
5.2
Current Rated
额定电流
Requirement
技术要求
250V AC DC
3A AC DC
5.3
Contact Resistance
5.4
Insulation Resistance
司
N0.
序号
≤10 mΩ
公
接触电阻
≥1000MΩ
限
绝触电阻
Dielectric Strength
5.5
≥1000V AC/minute
6、Mechanical Performance:
机械性能
技
有
耐压
Ltem
项 目
6.1
Male contact Retention force
PIN 针固定力
≥15N
per pin
6.2
Female contactRetention force
端子固定力
≥15N
per pin
6.3
Plug-in force
插入力
≤3N
Plug-out force
拔出力
≥0.5N
韩
市
首
6.4
科
N0.
序号
深
圳
7、Endurance Characteristics:
环 境 性 能
N0.
Ltem
序号
项 目
7.1
Soldering rest
可焊性
Resistance to soldering Heat
耐焊接热
per pin
per pin
Requirement
技术要求
Time:2.5±0.5S 时间:2.5±0.5S
Temperature:260±5℃ 温度:260±5℃
Area of Soldering: ≥95% 焊锡面积:≥95%
Time:5±1S
7.2
Requirement
技术要求
时间:5±1S
Temperature:260±5℃ 温度:260±5℃
Appearance:N0 Damage 外观:无损坏
深圳市首韩科技有限公司
Time:96h 时间:96 小时
Temperature:+85±3℃ 温度:+85±3℃
Heat test
耐热性
7.3
Appearance:N0 Damage 外观:无损坏
Contact resistance: ≤20 mΩ 接触电阻:≤20 mΩ
Time:48h 时间:48 小时
司
Temperature:-25±3℃ 温度:-25±3℃
Cold test
耐冷性
7.4
Appearance:N0 Damage 外观:无损坏
公
Contact resistance:≤20 mΩ 接触电阻:≤20 mΩ
Low temperature:-25±3℃ 低温:-25±3℃
For 5 cycles.test after keeping in Normal
Condition for 30 min.
5 次循环后,放置在正常环境中 30 分钟,在进
行测试
Appearance: N0 Damage 外观:无损坏
技
有
Temperature Cycling
温度循环
7.5
限
High temperature:-85±3℃ 高温:-85±3℃
韩
科
Contact resistance: ≤20 mΩ 接触电阻:≤20mΩ
7.6
深
圳
市
首
lnvariab lenes humidity
恒定湿热
7.7
Salt Spray
盐雾试验
Temperature:60±2℃ 温度:60±2℃
Relative humidity:90%-96% RH
相对湿度:90%-96% RH
Tim:96h 时间:96 小时
Appearance:N0 Damage 外观:无损坏
Contact resistance: ≤20 mΩ 接触电阻:≤20 mΩ
lnsulation Resistance: ≥100MΩ 绝缘电
阻:≥100 MΩ
Salt concentration: 5±1% 浓度:5±1%
Temperature:35±2℃ 温度:35±2℃
Tim:16±2h 时间:16±2 小时
After salt is removed by running wafer and A
drop is removed ,it is measured.
把试验样品从试验箱顶悬挂下来,采用浓度
(5±1)%的 氯化钠溶液,连续雾化 16 小时, 试
验后用流动的蒸馏水 轻轻洗去表面沉积物, 在常
温常驻湿条件下恢复 1-2 小时,外观无损伤
Appearance:N0 Damage 外观:无损坏
Contact resistance: ≤20 mΩ
接触电阻:≤20 mΩ
首
市
圳
深
李春风
张栋
罗孝金
2.54mm WT(卧贴)位数通用
