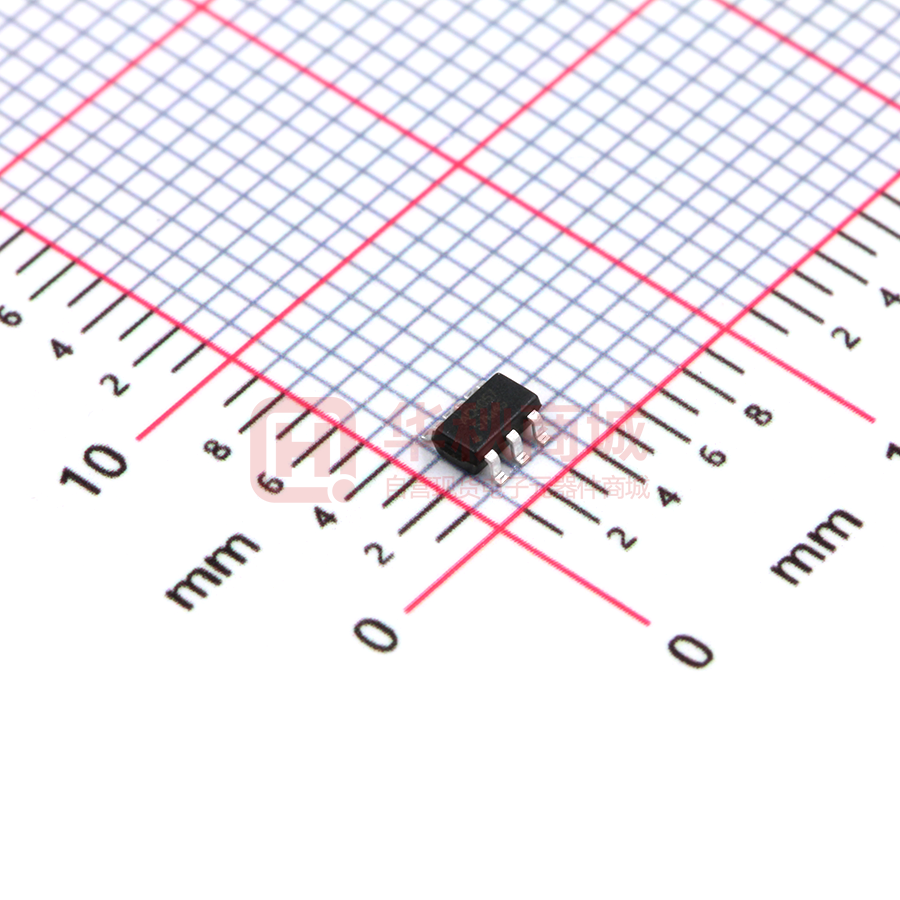

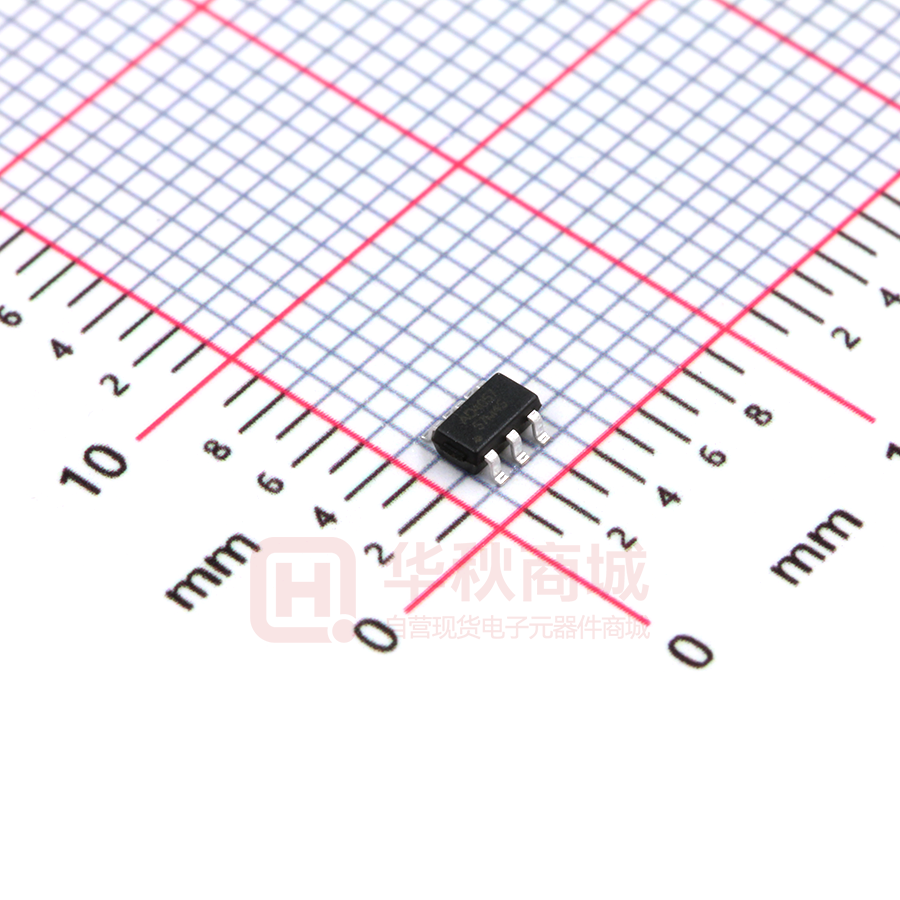

深圳市英锐芯电子科技有限公司 双灯指示 600mA 线性锂离子电池充电器 AD4057 AD4057 简介 数据手册版本 V1.0 修订时间 2015 年 4 月 电话：0755-82568882 传真：0755-82568886 82568883 邮箱：idchip@indreamchip.com 网址：http://www.idchip.cn 公司地址：深圳市南山区西丽镇百旺信高科技工业区 A 区一栋 深圳市英锐芯电子科技有公司 双灯指示 600mA 线性锂离子电池充电器 AD4057 芯片功能说明：    实物图： AD4057 是一款完整的单节锂离子电池采用恒定电流 /恒定电压线性充电器。它采用极小的 SOT-23-6 封装， 只需外接极少的外部元件，使得 AD4057 成为便携式 应用的理想选择。AD4057 可以适合 USB 电源和适 配器电源工作。 采用了内部 PMOSFET 架构，加上防倒充电路，所以 不需要外部隔离二极管。热反馈可对充电电流进行自 动调节，以便在大功率操作或高环境温度条件下对芯 片温度加以限制。充电电压固定与 4.2V，而充电电 流可通过一个电阻器进行外部设置。当充电电流在达 到最终浮充电压之后降至设定值 1/10 时，AD4057 将 自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时， AD4057 自动进入一个低电流状态，将电池漏电流降 至 2uA 以下。AD4057 在有电源时也可至于停机模式， 已而将供电电流降至 25uA。AD4057 的其他特点包 括电池温度检测、欠压闭锁、自动再充电和两个用于 指示充电结束的 LED 状态引脚。 芯片功能主要特性：              高达 600mA 的可编程充电电流 无需 MOSFET、检测电阻器或隔离二极管 用于单节锂离子电池、采用 SOP 封装的完成线性充 电器 恒定电流/恒定电压操作，并具有可在无过热危险的 情况下实现充电速率最大化的热调节功能 精度达到±1%的 4.2V 预设充电电压 用于电池电量检测的充电电流监控器输出 自动再充电 C/10 充电终止，灯全灭 2.9V 涓流充电器件版本 软启动限制了浪涌电流 电池温度检测功能 待机模式下的供电电流为 25uA 采用双灯指示，集成了外部 LED 三级管 电话：0755-82568882 传真：0755-82568886 82568883 芯片基本应用：       移动电话 PDA MP3、MP4 播放器 数码相机 电子词典 GPS 便携式设备、各种充电器 完整的充电循环(480mAh 电池)： 邮箱：idchip@indreamchip.com 网址：http://www.idchip.cn 公司地址：深圳市南山区西丽镇百旺信高科技工业区 A 区一栋 深圳市英锐芯电子科技有限公司 双灯指示 600mA 线性锂离子电池充电器 AD4057 结构框图 绝对最大额定值            ：4.2~5.5V 输入电源电压（VCC） PROG：-0.3~VCC+0.3V BAT：-0.3~5V —————— CHRG：-0.3~5V BAT 短路持续时间：连续 BAT 引脚电流：600mA PROG 引脚电流：600uA 最大结温：145℃ 工作环境温度范围：-40℃~85℃ 贮存温度范围：-65℃~125℃ 引脚温度（焊接时间 10 秒） ：260℃ 芯片订购信息 芯片型号 封装类型 包装类型 最小包装数量 AD4057 SOP23-6 编带 3000 片 电话：0755-82568882 传真：0755-82568886 82568883 备注 PCS 邮箱：idchip@indreamchip.com 网址：http://www.idchip.cn 公司地址：深圳市南山区西丽镇百旺信高科技工业区 A 区一栋 深圳市英锐芯电子科技有限公司 双灯指示 600mA 线性锂离子电池充电器 AD4057 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃.VCC=5V,除非特别注明。 符号 VCC 参数 最小值 典型值 最大值 条件 ● 输入电源电压 充电模式，RPROG=1.2K 待机模式（充电终止） 停机模式（RPROG 未连接， VCC
