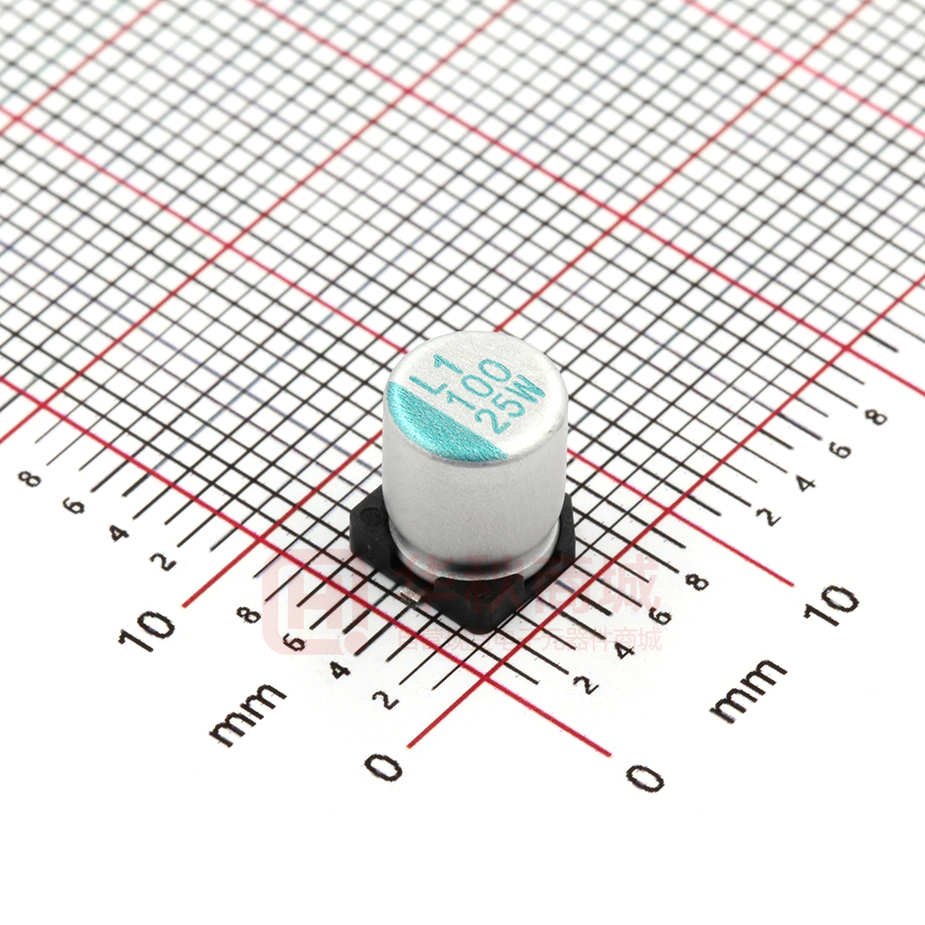

HBW101M1ETR-0608

HBW 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 HBW系列 系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 目 性 能 -55℃ ~ +125℃ 工作温度范围 ± 20% 额定静电容量容许误差值 (120Hz, 20℃) 漏电流(20℃)* I = 0.01CV或3(µA/微安)中的任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120Hz, 20℃) 参阅标准品一览表 耐久性 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 固液混合 项 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于125℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120≦频率< 1k 1k≦频率< 10k 10k≦频率< 100k 100k≦频率< 500k 补正系数 0.10 0.3 0.6 1.0 纹波电流与频率补正系数 寸法图 制品各项寸法 单位：毫米 φD L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.5 ± 0.5 (*)：6.3φ最小值为 0.4 标示 φD = 6.3 mm φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 85 HBW 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 25V(1E) 固液混合 35V(1V) 50V(1H) 63V(1J) 额定静电容量 (µF/微法拉) 18.4 28.8 40.3 57.5 72.5 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 82 6.3 × 5.8 0.16 13.1 50 900 150 6.3 × 7.7 0.16 24 30 1,400 270 8 × 10 0.16 43.2 27 1,600 470 10 × 10 0.16 75.2 20 2,000 56 6.3 × 5.8 0.14 14 50 900 100 6.3 × 7.7 0.14 25 30 1,400 220 8 × 10 0.14 55 27 1,600 330 10 × 10 0.14 82.5 20 2,000 27 6.3 × 5.8 0.12 9.5 60 900 68 6.3 × 7.7 0.12 23.8 35 1,400 150 8 × 10 0.12 52.5 27 1,600 270 10 × 10 0.12 82.5 20 2,000 22 6.3 × 5.8 0.10 11 80 750 33 6.3 × 7.7 0.10 16.5 40 1,100 等效串联电阻(ESR) 68 8 × 10 0.10 34 30 1,250 100 10 × 10 0.10 50 28 1,600 10 6.3 × 5.8 0.08 6.3 120 700 22 6.3 × 7.7 0.08 13.9 80 900 27 8 × 12 0.08 17 40 1,100 33 8 × 10 0.08 20.8 40 1,100 56 10 × 10 0.08 35.3 30 1,400 56 10 × 12.5 0.08 35.3 26 1,500 产品编码说明 HBW系列 220微法拉 ± 20% 25V 8φ×10L 编带 HBW 221 M 1E TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 86 额定纹波电流值 毫安(mA/rms) 100k Hz, 125℃ 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质
