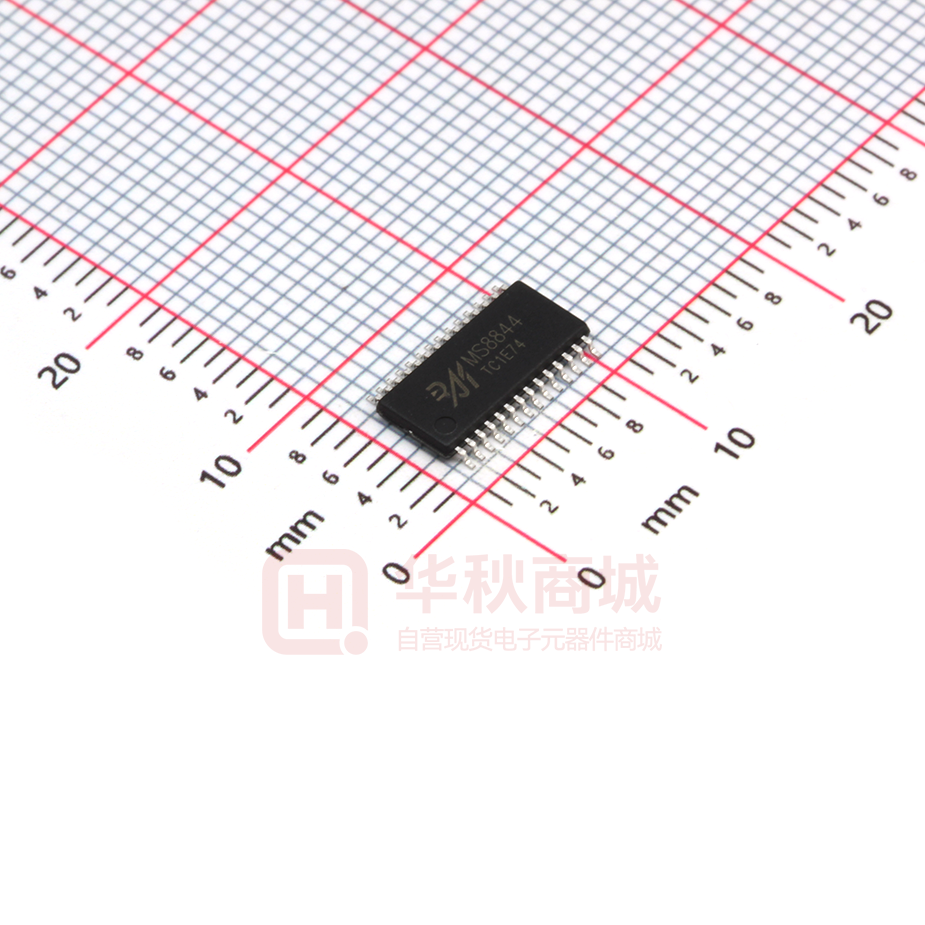

MS8844

瑞盟科技 MS8844 MS8844 四个半 H 桥驱动器集成电路 描述 MS8844 提供四个可独立控制的半 H 桥驱动器。可被用 于驱动直流电机，一个步进电机，4 个螺线圈或者其他负 载。每个输出驱动器通道包含采用半 H 桥配置的 N 通道功 率 MOSFET。 可提供每个通道输入的单独控制。在采用分离电源供 电时，逻辑输入和 nFAULT 输出的参考地设置为一个单独的 地脚。 MS8844 在半 H 桥的每个通道上提高达 2.5A 峰值电流 或者 1.75A 均方根输出电流。 该芯片具有过流保护，短路保护，欠压保护以及过温 保护功能。 采用 28 脚散热薄型小尺寸封装，封装为 eTSSOP28。 主要特点  四个半 H 桥驱动器：可用来驱动四个螺线管，两个直 流电机，一个步进电机，以及其他负载  独立半桥控制 用于低测电流检测引脚        功率管低导通电阻 应用 24V，25℃下 2.5A 最大峰值电流 内置 3.3V 10mA 低压降稳压器(LDO)    8-36V 电源电压范围  输出端可以并联使用 带散热片的表面贴片封装  纺织机械 消费类产品 办公自动化设备 工厂自动化 机器人 产品规格分类 产 品 封 装 形 式 打印名称 MS8844 eTSSOP28 MS8844 杭州瑞盟科技有限公司 Http://www.relmon.com 版本号：v1.0 2017.09.19 共12页 第1页 瑞盟科技 MS8844 内部框图 杭州瑞盟科技有限公司 Http://www.relmon.com 版本号：v1.0 2017.09.19 共12页 第2页 瑞盟科技 MS8844 极限参数 参 数 符 号 参 数 范 围 单位 供电电压 VM -0.3-40 V 数字端口电压范围 VDin -0.5-7 V 比较器输入电压范围 VCin -0.5-7 V VPGND ±600 mV 工作温度 TA -40～150 ℃ 存储温度 Tstg －60～150 ℃ 持续输出电流 Icon 1.75 A 管脚电压 （PGND1,PGND2,PGND3） 开关特性 VM=24V，RL=20Ω，TA=25℃ 编号 参数 1 t1 2 最小 最大 单位 ENx 变高到 OUTx 变高延迟时间，INx=1 130 330 ns t2 ENx 变低到 OUTx 变低延迟时间，INx=1 275 475 ns 3 t3 ENx 变高到 OUTx 变低延迟时间，INx=0 100 300 ns 4 t4 ENx 变低到 OUTx 变高延迟时间，INx=0 200 400 ns 5 t5 INx 变高到 OUTx 变高延迟时间 300 500 ns 6 t6 INx 变低到 OUTx 变低延迟时间 275 475 ns 7 t7 输出上升时间 30 150 ns 8 t8 输出下降时间 30 150 ns 杭州瑞盟科技有限公司 Http://www.relmon.com 描述 版本号：v1.0 2017.09.19 共12页 第3页 瑞盟科技 MS8844 电气参数 参 数 符 号 测 试 条 件 最小值 典型值 最大值 单位 电源电压范围 VM - 8 36 V 驱动管地端电压 VGNDX - -500 500 mV 内置 LDO 驱动电流 ILDO - 0 10 mA 内置 LDO 输出电压 V3P3 Iout=0 to 10mA 3.1 3.52 V 工作电流 IVM VM=24V，fPWM
