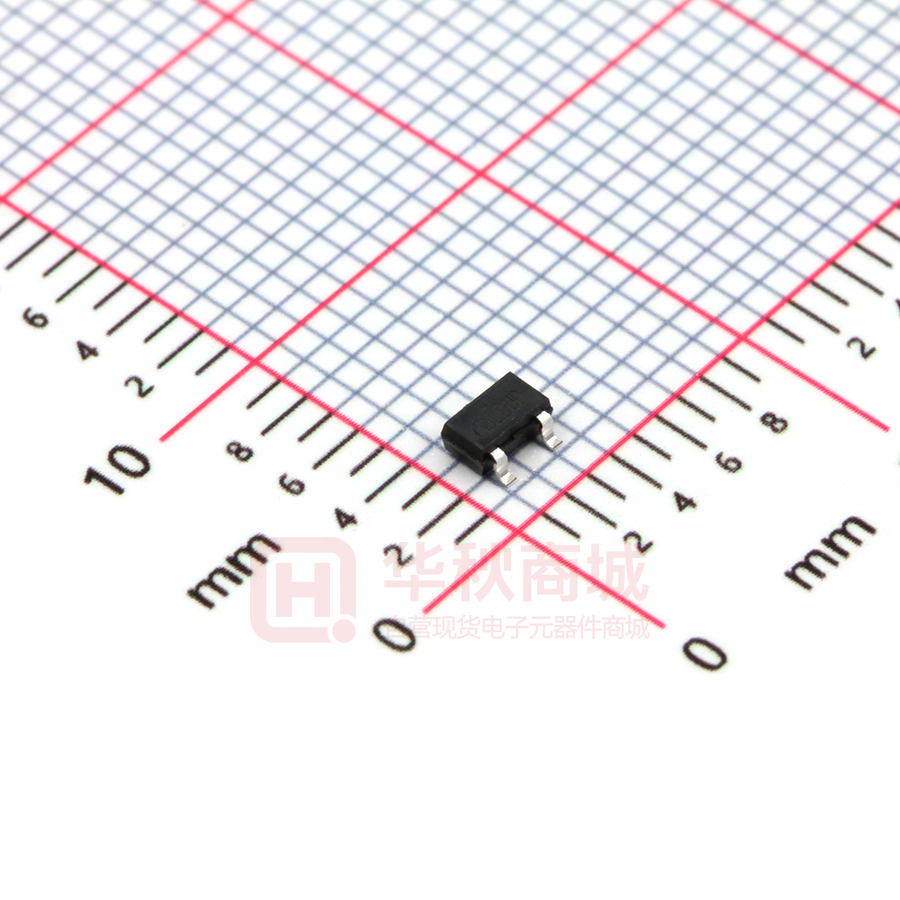

ME6228A30M3G

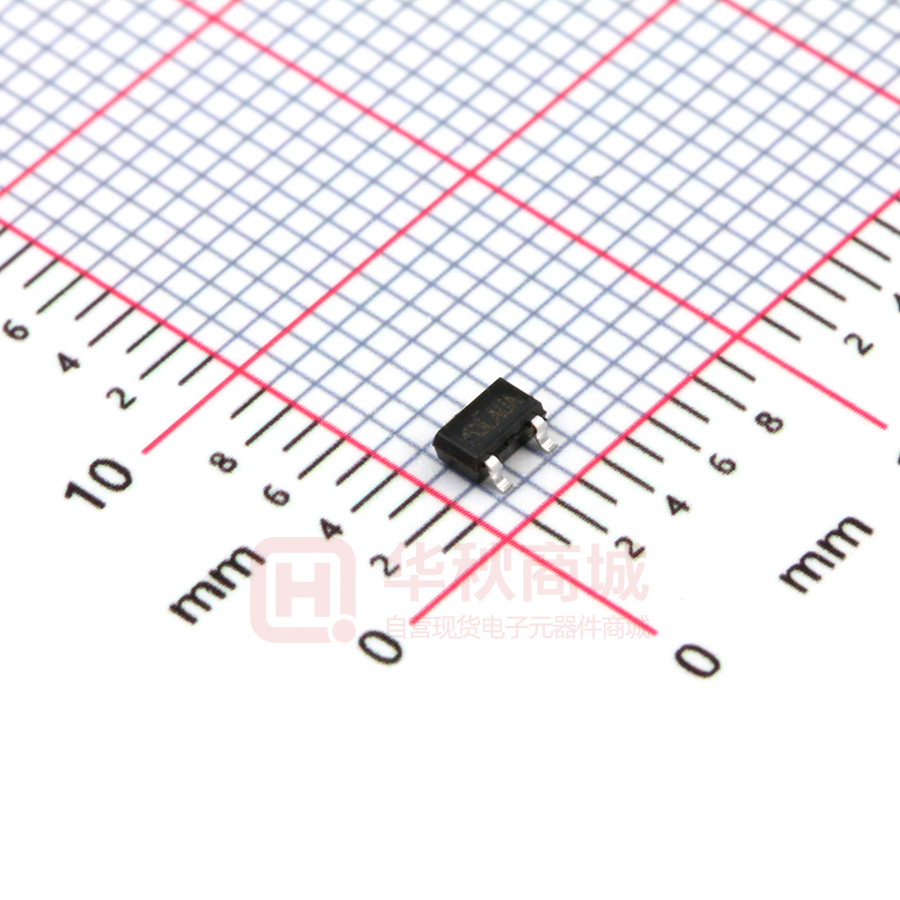

ME6228 150mA 带载、0.8 uA 低功耗、30V 高耐压线性稳压器 概述 特点 ● 高输入电压：高达30V ME6228 是一款采用 CMOS 工艺制作的低压差、 低功耗线性稳压器，内置基准电路、误差放大器以及 ● 输超低静态电流：0.8uA （Typ） 反馈电阻网络。ME6228 输入电压最高达到 30V，输 ● 输出电压范围：1.5~12V 出电流最大 150mA。内部反馈电压可以设置固定输出 ● 输出电压精度： 电压，电压范围从 1.5V 到 12V。 ±1%（VOUT =1.8V、3.3V、3.6V、4.0V、5.0V） ±2%（其他电压值） ● 输出电流：IOUT = 150mA （ VIN = 4.8V & VOUT =3.3V） ● 短路电流：18mA ● 低温度系数 ● 采用低ESR的陶瓷电容输出稳定 封装形式 应用场合 ● 电池供电设备 ● 音频视频设备 ● 通信设备 ● 3-pin SOT23-3、SOT89-3、TO92 典型应用图 VIN VOUT ME6228 Cin 10uF VSS Cout 20uF 特别注意：当输入电压超过 15V 时，由于使用陶瓷输入电容上电尖峰严重， 必须采用电解电容或者钽电容作为输入电容。 V06 www.microne.com.cn Page 1 of 14 ME6228 选购指南 ME 62 28 X XX XX G 环保标识 封装形式 M3：SOT23-3 P：SOT89-3 T：TO92 输出电压 版本或功能 产品品种号 产品类别号 公司标志 产品型号 产品说明 ME6228A18M3G VOUT =1.8V±1%；封装形式：SOT23-3 ME6228A25M3G VOUT =2.5V±2%；封装形式：SOT23-3 ME6228A28M3G VOUT =2.8V±2%；封装形式：SOT23-3 ME6228A30M3G VOUT =3.0V±2%；封装形式：SOT23-3 ME6228A33M3G VOUT =3.3V±1%；封装形式：SOT23-3 ME6228A33PG VOUT =3.3V±1%；封装形式：SOT89-3 ME6228A33TG VOUT =3.3V±1%；封装形式：TO92 ME6228A36M3G VOUT =3.6V±1%；封装形式：SOT23-3 ME6228A36PG VOUT =3.6V±1%；封装形式：SOT89-3 ME6228A40M3G VOUT =4.0V±1%；封装形式：SOT23-3 ME6228A40PG VOUT =4.0V±1%；封装形式：SOT89-3 ME6228A50PG VOUT =5.0V±1%；封装形式：SOT89-3 ME6228A50M3G VOUT =5.0V±1%；封装形式：SOT23-3 注：如需其他电压值或封装形式，请联系我司销售人员。 V06 www.microne.com.cn Page 2 of 14 ME6228 产品脚位图 3 1 1 2 3 2 1 SOT23-3 2 3 SOT89-3 TO92 脚位功能说明 PIN 脚位 符号 功能说明 1 VSS 地 2 3 VIN 电源输入端 3 2 VOUT 电压输出端 SOT89-3 / TO92 SOT23-3 1 功能框图 VIN VOUT Current Limit + Voltage Reference VSS V06 www.microne.com.cn Page 3 of 14 ME6228 绝对最大额定值 参数 符号 范围 单位 输入电压 VIN 30 V 输出电流 IOUT 150 mA 输出电压 VOUT Vss-0.3～VIN +0.3 V 0.54 W 1.25 W TO92 0.83 W SOT23-3 230 ℃/W 100 ℃/W 150 ℃/W SOT23-3 耗散功率 SOT89-3 封装热阻 SOT89-3 PD θJA TO92 工作环境温度范围 TOPR -40~+85 ℃ 存储温度范围 TSTG -55~+150 ℃ 结温范围 TJ -40~+150 ℃ 焊接温度 260℃，10sec 电气参数 ME6228A18 (VIN= VOUT+2V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.99 VOUT (T) (Note 1) X 1.01 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+2V 150 负载线性度 ∆VOUT VIN= VOUT +2V, 1mA≤IOUT≤150mA 35 压差(Note 3) VDIF 静态电流 IOUT=10mA 1.8 mA 60 mV IOUT =10mA 0.12 V IOUT =50mA 0.55 V ISS VIN= VOUT +2V 0.7 1.5 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.04 0.1 %/V 短路电流 ISHORT VOUT=0V 20 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ ME6228A25 (VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max V06 测试条件 IOUT=10mA 最小值 典型值 最大值 单位 X 0.98 VOUT (T) (Note 1) X 1.02 V 30 V 2.5 VIN= VOUT+1.5V www.microne.com.cn 150 mA Page 4 of 14 ME6228 负载线性度 ∆VOUT 压差(Note 3) VDIF 静态电流 VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 30 60 mV IOUT =10mA 0.09 V IOUT =50mA 0.45 V ISS VIN= VOUT +1.5V 0.7 1.5 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.04 0.1 %/V 短路电流 ISHORT VOUT=0V 18 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ ME6228A28(VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.98 VOUT (T) (Note 1) X 1.02 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+1.5V 150 负载线性度 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 30 压差(Note 3) VDIF 静态电流 IOUT=10mA 2.8 mA 60 mV IOUT =10mA 0.08 V IOUT =50mA 0.40 V ISS VIN= VOUT +1.5V 0.8 1.5 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.04 0.1 %/V 短路电流 ISHORT VOUT=0V 18 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ ME6228A30(VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.98 VOUT (T) (Note 1) X 1.02 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+1.5V 150 负载线性度 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 30 压差(Note 3) VDIF 静态电流 IOUT=10mA 3.0 mA 60 mV IOUT =10mA 0.07 V IOUT =50mA 0.35 V ISS VIN= VOUT +1.5V 0.8 1.5 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.04 0.1 %/V 短路电流 ISHORT VOUT=0V 18 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 V06 www.microne.com.cn ppm/℃ Page 5 of 14 ME6228 ME6228A33(VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.99 VOUT (T) (Note 1) X 1.01 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+1.5V 150 负载线性度 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 30 压差(Note 3) VDIF 静态电流 IOUT=10mA 3.3 mA 60 mV IOUT =10mA 0.07 V IOUT =50mA 0.35 V ISS VIN= VOUT +1.5V 0.8 1.5 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.04 0.1 %/V 短路电流 ISHORT VOUT=0V 18 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ ME6228A36(VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.99 VOUT (T) (Note 1) X 1.01 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+1.5V 150 负载线性度 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 30 压差(Note 3) VDIF 静态电流 IOUT=10mA 3.6 mA 60 mV IOUT =10mA 0.07 V IOUT =50mA 0.35 V ISS VIN= VOUT +1.5V 0.8 1.5 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.04 0.1 %/V 短路电流 ISHORT VOUT=0V 18 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ ME6228A40(VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.99 VOUT (T) (Note 1) X 1.01 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+1.5V 150 负载线性度 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 40 压差(Note 3) VDIF 静态电流 ISS V06 IOUT=10mA 4 mA 60 mV IOUT =10mA 0.07 V IOUT =50mA 0.35 V VIN= VOUT +1.5V 1.0 www.microne.com.cn 1.5 Page 6 of 14 μA ME6228 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 短路电流 ISHORT 温度系数 ΔVOUT VOUT  ΔTa 0.04 0.1 %/V VOUT=0V 19 40 mA IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ ME6228A50 (VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 参数 符号 测试条件 最小值 典型值 最大值 单位 X 0.99 VOUT (T) (Note 1) X 1.01 V 30 V 输出电压 VOUT(E) (Note 2) 输入电压 VIN 最大输出电流 IOUT _max VIN= VOUT+1.5V 150 负载线性度 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤150mA 20 压差(Note 3) VDIF 静态电流 IOUT=10mA 5.0 mA 50 mV IOUT =10mA 0.06 V IOUT =50mA 0.32 V ISS VIN= VOUT +1.5V 1.0 1.8 μA 电源电压调整率 ΔVOUT ΔVIN  VOUT IOUT =1mA VOUT +1V ≤VIN≤30V 0.06 0.1 %/V 短路电流 ISHORT VOUT=0V 15 40 mA 温度系数 ΔVOUT VOUT  ΔTa IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ 注 : 1. VOUT (T) ：规定的输出电压 2. VOUT (E) ：有效输出电压，即当 IOUT 保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压。 3. Vdif ：VIN1 –VOUT (E)’ VIN1 ：逐渐减小输入电压，当输出电压降为 VOUT (E) 的 98%时的输入电压。VOUT (E)’= VOUT (E)*98% V06 www.microne.com.cn Page 7 of 14 ME6228 典型性能参数 ME6228A33 （1）输出电压 与 输出电流 （ Ta = 25 °C） （VIN=VOUT+1.5V） （3）压差 与 输出电流（ Ta = 25 °C） （5） 输出电压 与 温度 (IOUT=10mA) V06 （2）输出电压 与 输入电压（ Ta = 25 °C） （4）静态电流 与 输入电压（Ta = 25 °C） （6）静态电流 与 温度 （VIN=VOUT+1.5V） www.microne.com.cn Page 8 of 14 ME6228 ME6228A50 （1）输出电压 与 输出电流（ Ta = 25 °C） （VIN=VOUT+1.5V） （3）压差 与 输出电流（ Ta = 25 °C） （5）输出电压 与 温度 (IOUT=10mA) V06 （2）输出电压 与 输入电压（ Ta = 25 °C） （4）静态电流 与 输入电压（Ta = 25 °C） （6）静态电流 与 温度 （VIN=VOUT+1.5V） www.microne.com.cn Page 9 of 14 ME6228 应用信息 输入输出电容的选择 陶瓷电容由于其高容值、低成本特性使其适用于更小的体积的应用，其高纹波电流、高电压额定值 、低 ESR 等 特性使其更佳适用于转换器的应用。运用陶瓷电容可以获得低输出电压纹波和小的外围电路尺寸。选择 X5R 或者 X7R 型号作为输出和输入电容，这些型号的电容有更好的温度和电压特性。 但是在陶瓷电容作输入电容时，当 VIN 电压大于 15V 时，热插拔在 VIN 管脚处产生的高压尖峰可能会超过 40V， 有可能会造成芯片的永久性损坏。因此，我们建议，客户在 VIN>15V 的应用中，使用吸收上电尖峰性能更好的电解电 容或者钽电容，可以有效地保护芯片，提高系统可靠性。 当 VIN 上电电压非常迅速时，芯片内部电路来不及响应时，输出电压容易出现超过额定输出电压的情况，即输出 过冲。当系统出现输出电压过冲时，可以利用增加输出电容（20~100uF）来减少这种过冲。 特别注意：当电源快速启动或者电源发生波动时，输出电压都可能会有过冲现象。请务必在实际应用环境中对电 源启动时的输出电压过冲现象进行充分实测验证后再决定使用。 V06 www.microne.com.cn Page 10 of 14 ME6228 封装信息  封装形式：SOT23-3 尺寸（mm） 参数 尺寸（Inch） 最小值 最大值 最小值 最大值 A 1.05 1.45 0.0413 0.0571 A1 0 0.15 0.0000 0.0059 A2 0.9 1.3 0.0354 0.0512 A3 0.6 0.7 0.0236 0.0276 b 0.25 0.5 0.0098 0.0197 c 0.1 0.25 0.0039 0.0098 D 2.8 3.1 0.1102 0.1220 E 2.6 3.1 0.1023 0.1220 E1 1.5 1.8 0.0591 0.0709 e 0.95(TYP) L 0.25 L1 0.0374(TYP) 0.6 0.0098 0.59(TYP) θ 0 c1 0.0232(TYP) 8° 0.2(TYP) V06 0.0236 0.0000 8° 0.0079(TYP) www.microne.com.cn Page 11 of 14 ME6228  封装形式：SOT89-3 尺寸（mm） 参数 尺寸（Inch） 最小值 最大值 最小值 最大值 A 1.4 1.6 0.0551 0.0630 b 0.32 0.52 0.0126 0.0205 b1 0.4 0.58 0.0157 0.0228 c 0.35 0.45 0.0138 0.0177 D 4.4 4.6 0.1732 0.1811 D1 1.55(TYP) 0.061(TYP) D2 1.75(TYP) 0.0689(TYP) e1 3.0(TYP) 0.1181(TYP) E 2.3 2.6 0.0906 0.1023 E1 3.94 4.4 0.1551 0.1732 E2 1.9(TYP) 0.0748(TYP) e 1.5(TYP) 0.0591(TYP) L 0.8 θ 1.2 45° V06 0.0315 0.0472 45° www.microne.com.cn Page 12 of 14 ME6228  封装形式：TO-92 尺寸（mm） 参数 尺寸（Inch） 最小值 最大值 最小值 最大值 A 3.3 3.7 0.1299 0.1457 A1 1.1 1.4 0.0433 0.0551 b 0.38 0.55 0.015 0.0217 c 0.36 0.51 0.0142 0.0201 D 4.3 4.7 0.1693 0.185 D1 3.43 一 0.135 一 E 4.3 4.7 0.1693 0.185 e 1.27TYP 0.05TYP e1 2.44 2.64 0.0961 0.1039 L 14.1 14.5 0.5551 0.5709 h 0 0.38 0 0.015 Φ 一 1.6 一 0.063 V06 www.microne.com.cn Page 13 of 14 ME6228  本资料内容，随产品的改进，会进行相应更新，恕不另行通知。使用本资料前请咨询我司销售人 员，以保证本资料内容为最新版本。  本资料所记载的应用电路示例仅用作表示产品的代表性用途，并非是保证批量生产的设计。  请在本资料所记载的极限范围内使用本产品，因使用不当造成的损失，我司不承担其责任。  本资料所记载的产品，未经本公司书面许可，不得用于会对人体产生影响的器械或装置，包括但 不限于：健康器械、医疗器械、防灾器械、燃料控制器械、车辆器械、航空器械及车载器械等。  尽管本公司一向致力于提高产品质量与可靠性，但是半导体产品本身有一定的概率发生故障或错 误工作，为防止因此类事故而造成的人身伤害或财产损失，请在使用过程中充分留心备用设计、 防火设计、防止错误动作设计等安全设计。  将本产品或者本资料出口海外时，应当遵守适用的进出口管制法律法规。  未经本公司许可，严禁以任何形式复制或转载本资料的部分或全部内容。  V06 www.microne.com.cn Page 14 of 14
