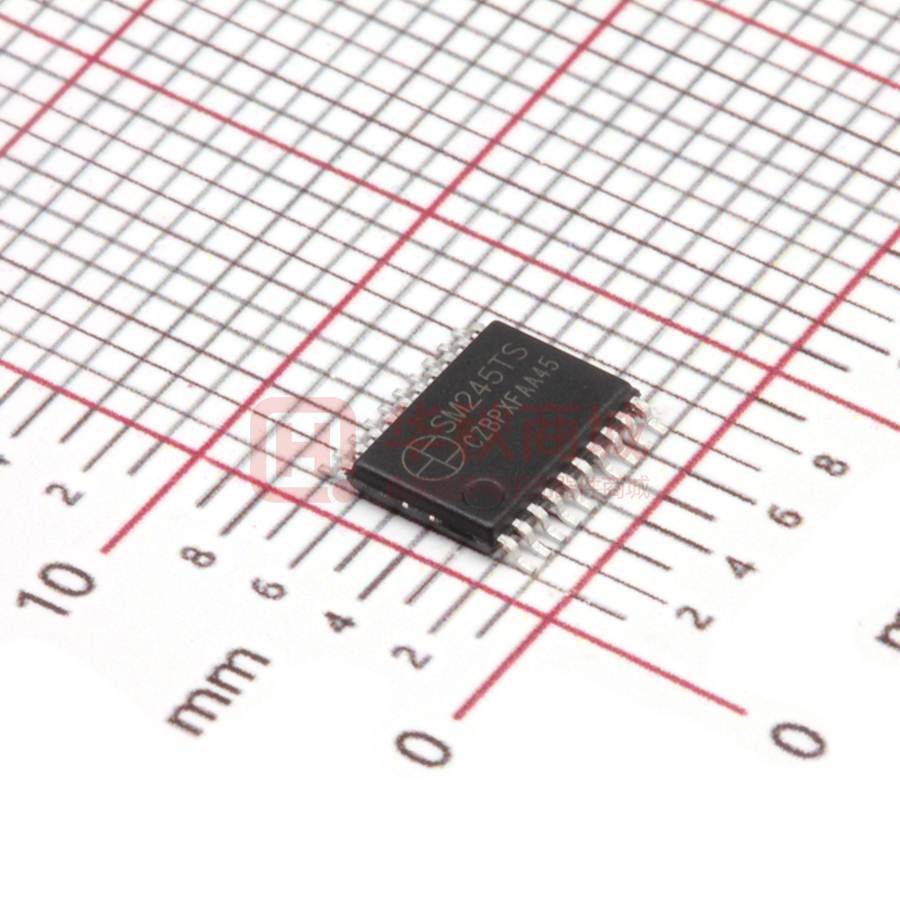

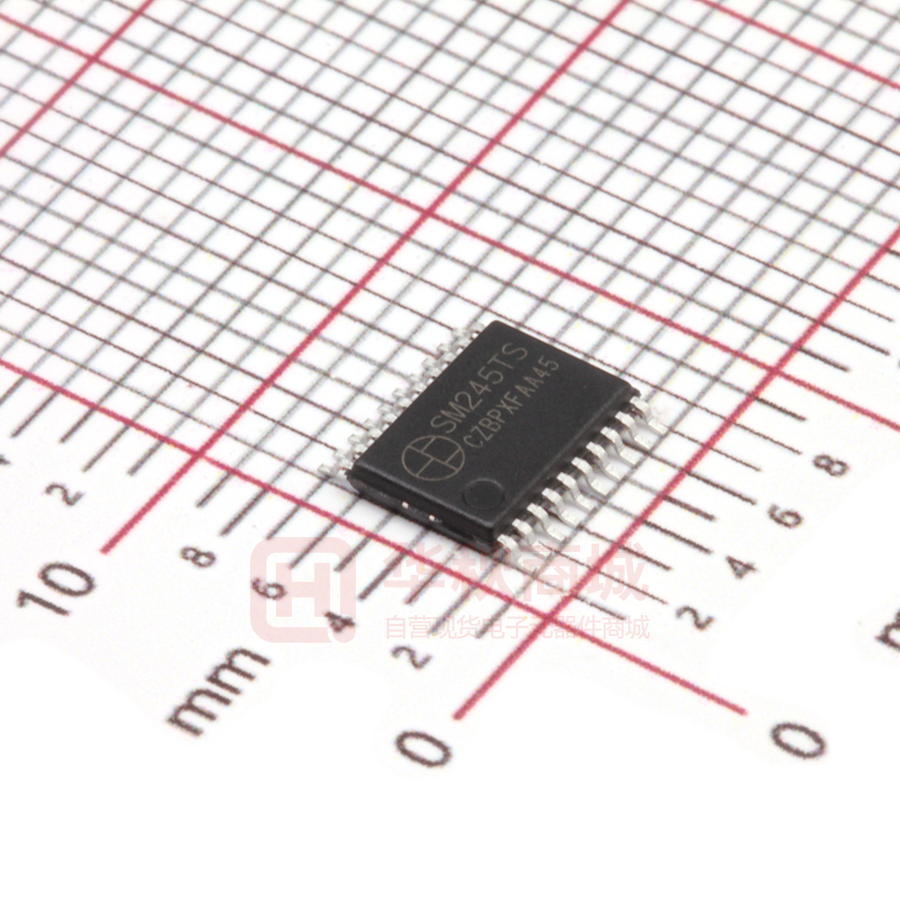

SM245TS

MW74HC245 三态输出八路信号收发器 IGTS2011V1.1 MW74HC245 概述 封装信息 MW74HC245 是一款高速 CMOS 器 产品名称 封装形式 塑封体尺寸 （mm） 脚间距 （mm） MW74HC245D SOP20 12.75*7.5*2.35 1.27 MW245 SOP20-2 12.45*5.3*1.9 1.27 MW245TS TSSOP20 6.5*4.4*1.0 0.65 DIR 为高电平时，数据流向为 A——>B； MW74HC245P DIP20 24.6*6.4*3.4 2.54 当 DIR 为低电平时，数据流向为 B——>A； MW245N QFN20(4*4) 4*4*0.85 0.5 件，引脚兼容低功耗肖特基 TTL（LSTTL） 系列。 MW74HC245 是一款三态输出、八路 信号双向收发器，有两个控制端（ OE 、 DIR）；其中 DIR 为数据流向控制端，当 OE 为输出状态控制端，当 OE 为高电 平时，输出为高阻态；当 OE 为低电平 管脚定义 时，数据正常传输。 MW74HC245 主要应用于大屏显示， 以及其它的消费类电子产品中增加驱 动。 特性说明  采用 CMOS 工艺  双向三态输出  八线双向收发器  ESD HBM：>8KV  封 装 形 式 ： SOP20 、 SOP20-2 、 VDD OE B0 B1 B2 20 19 18 17 16 TSSOP20、DIP20、QFN20(4*4) 应用领域  DIR 1 15 B3 A0 2 14 B4 A1 3 13 B5 A2 4 12 B6 A3 5 11 B7 6 适用于 LED 显示屏以及其他数字电 7 8 9 10 A4 A5 A6 A7 GND 路的驱动 QFN20(4*4) 电子邮件: market@chinaasic.com 网址: www.chinaasic.com 注：说明书更新版本请以公司网站公布为准 Tel: 0755-26991392 Fax: 0755-26991336 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层 -1- MW74HC245 三态输出八路信号收发器 IGTS2011V1.1 管脚定义说明 符号 管脚名称 管脚号 说明 A0——A7 数据输入/输出 2—9 B0——B7 数据输入/输出 18—11 OE 输出使能 19 DIR 方向控制 1 DIR=1,A——>B；DIR=0,B——>A GND 逻辑地 20 逻辑地 VDD 逻辑电源 10 电源端 功能真值表 输出使能 输出控制 OE DIR L L Bn 输入 An 输出 L H An 输入 Bn 输出 H X 高阻态 工作状态 逻辑框图 电子邮件: market@chinaasic.com 网址: www.chinaasic.com 注：说明书更新版本请以公司网站公布为准 Tel: 0755-26991392 Fax: 0755-26991336 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层 -2- MW74HC245 三态输出八路信号收发器 IGTS2011V1.1 直流电气参数 极限参数（Ta = 25℃） 参数 符号 范围 单位 逻辑电源电压 VDD -0.5 ～ +7.0 V 逻辑输入电压 VI1 -0.5 ～ VDD + 0.5 V 功率损耗 PD
