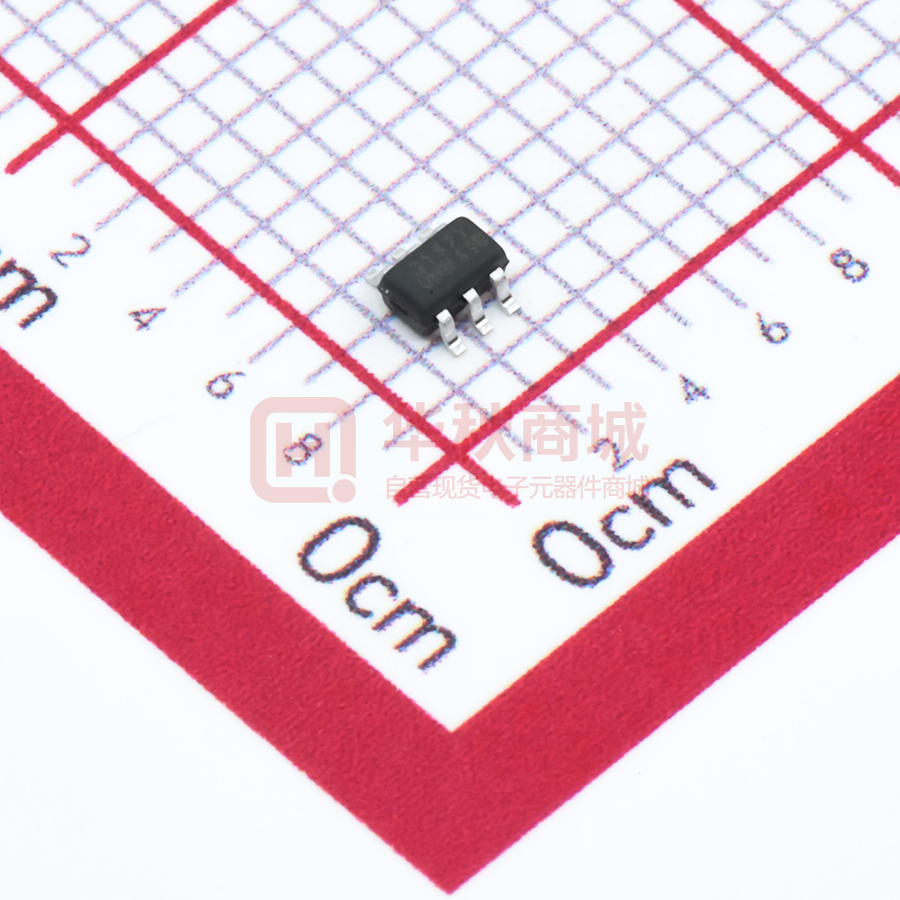

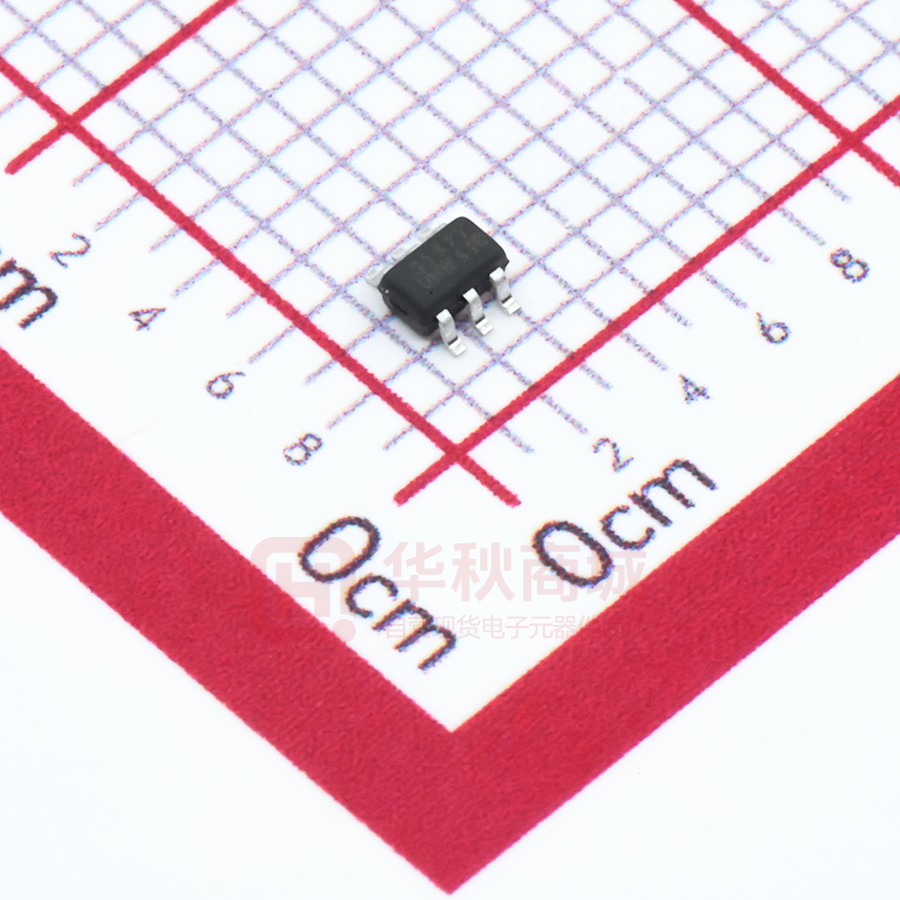

SGM3157

UMW R SGM3157 二选一模拟开关电路 概述 SGM3157 是一款基于 CMOS 工艺的模拟开关。具有低功耗、低传输延迟和低输出阻抗的良好特性。模拟 信 号和数字信号的电压输出范围可从 VCC 至 GND。Select 输入端有过压保护，允许输入电压高过 VCC，最高可 达 7V 而管脚不会被烧毁。 功能特点           低功耗 高传输速度 标准 CMOS 的逻辑电平翻转 高带宽，线性度高 可用于 NTSC/PAL 视频，音频，SPDIF 和 HDTV 的开关 可用于时钟开关和数据选择开关 低输出阻抗 先断后开保护,防止短路 工作温度-55℃～+125℃ 封装形式 SC70-6(3157DCKR) 管脚排列图 SC70-6 Marking SC70-6 www.umw-ic.com 1 友台半导体有限公司 UMW R SGM3157 管脚说明 管脚 I/O 功能 A，B0，B1 I/O 数据端口 Select I 控制选择 VCC － 电源端 GND － 地 功能说明 Select 输入端 功能 L B0 连接到 A H B1 连接到 A 热阻数据 参数 符号 数值 单位 热阻 θJA 270 °C/W 参数 符号 范围 单位 电源电压 VCC -0.5～+7.0 V 开关电压 （注释 1） VS -0.5～VCC+0.5 V 输入电压（注释 1） VIN -0.5～+7.0 V 输入钳位二极管电流@ VIN
