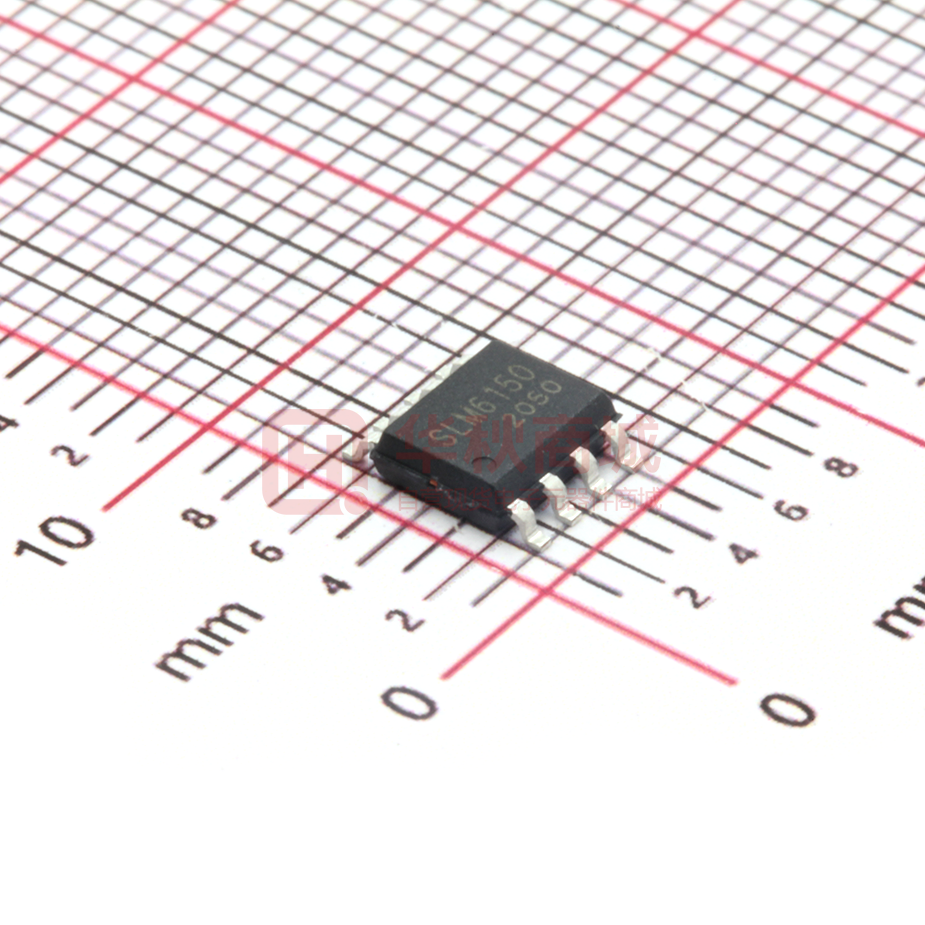

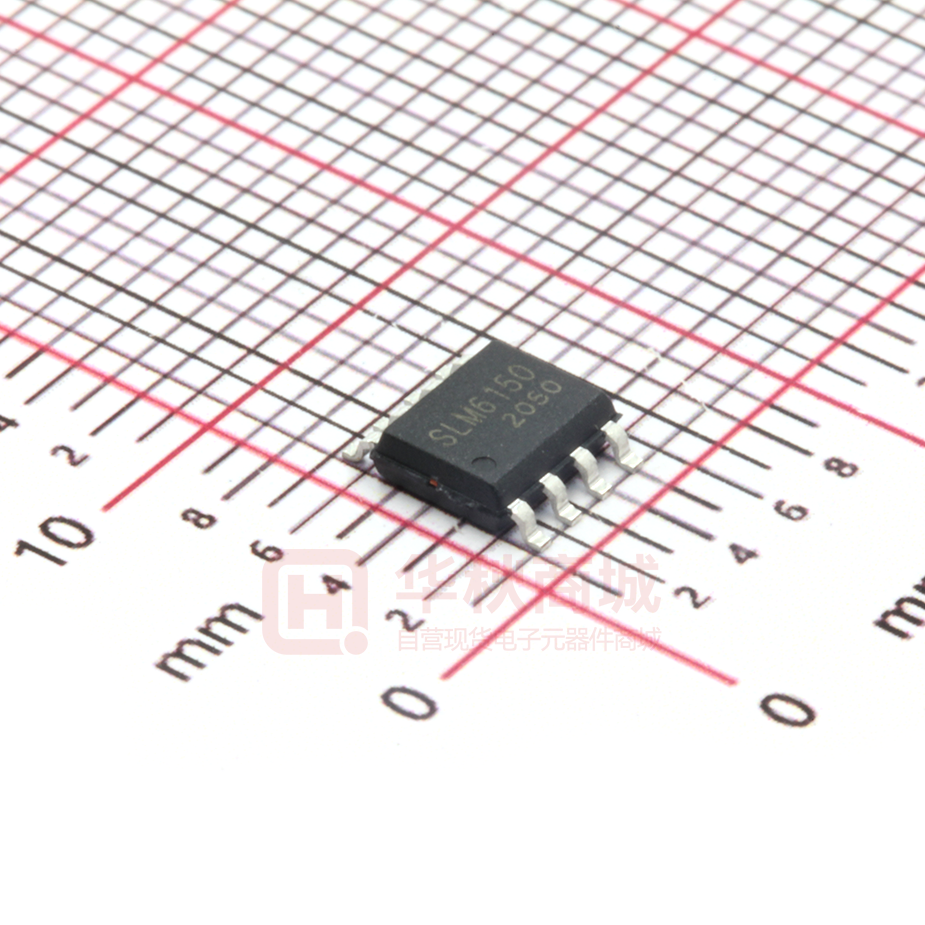

SLM6150

Sola IC SLM6150 1A 线性锂离子电池充电器 ______________________ 概述 SLM6150 是一款完整的单节锂离子电池 � 最大结温：145℃ 采用恒定电流/恒定电压线性充电器。其底部带 � 工作环境温度范围：-40℃~85℃ 有散热片的SOP8/MSOP封装与较少的外部元 � 贮存温度范围：-65℃~125℃ 件数目使得SLM6150成为便携式应用的理想选 � 引脚温度（焊接时间10秒）：260℃ 择。SLM6150 可以适合USB电源和适配器电源 工作。 由于采用了内部PMOSFET架构，加上防倒 ________________________ 特性 充电路，所以不需要外部隔离二极管。热反馈可 � 高达1000mA的充电电流 对充电电流进行自动调节，以便在大功率操作或 � 无需MOSFET、检测电阻或隔离二极管 高环境温度条件下对芯片温度加以限制。充电电 � 用于单节锂离子电池、采用SOP封装的完整 压固定于4.2V，而充电电流可通过一个电阻器进 行外部设置。当充电电流在达到最终浮充电压之 线性充电器 � 恒定电流/恒定电压操作，并具有可在无过热 后降至设定值1/10时，SLM6150 将自动终止充 危险的情况下实现充电速率最大化的热调节 电循环。 功能 当输入电压（交流适配器或USB电源）被拿 � 掉时，SLM6150 自动进入一个低电流状态，将 稳定的 1A 恒流充电，大幅减少 5000mAh 锂 电池充电时间 电池漏电流降至2uA以下。SLM6150 在有电源 � 精度达到±1%的 4.2V 预设充电电压 时也可置于停机模式，以而将供电电流降至 � 用于电池电量检测的充电电流监控器输出 55uA。SLM6150 的其他特点包括电池温度检 � 自动再充电 测、欠压闭锁、自动再充电和两个用于指示充电、 � 充电状态双输出、无电池和故障状态显示 结束的LED 状态引脚。 � C/10充电终止 � 待机模式下的供电电流为55uA � 2.9V涓流充电 � 软启动限制了浪涌电流 � 电池温度监测功能 � 采用8引脚SOP/MSOP封装 _________________ 最大额定值 � 输入电源电压（Vcc）：-0.3V~8V � PROG：-0.3V~Vcc+0.3V � BAT：-0.3V~7V � CHRG：-0.3V~10V ________________________ 应用 � STDBY：-0.3V~10V � 移动电话 � TEMP：-0.3V~10V � MP3、MP4播放器 � CE：-0.3V~10V � 数码相机 � BAT短路持续时间：连续 � 电子词典 � BAT引脚电流：1200mA � GPS � PROG引脚电流：1200uA � 便携式设备、各种充电器 www.sola-ic.com 1 / 12 Sola IC SLM6150 1A 线性锂离子电池充电器 1000mAh 电池） ___ 完整的充电循环（1000mAh ___________________应用提示 芯片的高效散热是保证芯片长时间维持较大充电 电流的前提。 SOP8/MSOP封装的外形尺寸较小，出于对芯片 的散热考虑，PC板的布局需特别注意。由此可以最大 幅度的增加可使用的充电电流，这一点非常重要。用 于耗散IC所产生的热量的散热通路从芯片至引线框 架，并通过底部的散热片到达PC板铜面。PC板的铜箔 作为IC的主要散热器，其面积要尽可能的宽阔，并向 外延伸至较大的铜箔区域，以便将热量散播到周围环 境中。 在PC放置过孔至内部层或背面层在改善充电器 图1 3。在PC板 的总体热性能方面也是有显著效果，见图3 SLM6150位置，放置2.5*6.5mm的方形PAD作为 SLM6150的散热片，并且在PAD上放置4个1.2mm孔 ______________________ 典型应用 径、1.6mm孔间距的过孔作为散热孔。芯片焊接时将 焊锡从PC背面层灌进，使SLM6150底部自带散热片与 PC板散热片有效连接，从而保证SLM6150的高效散 热。芯片的高效散热是保证芯片长时间维持较大充电 电流的前提。 图3 当进行 PC 板布局设计时，电路板上与充电 IC 无关的 其他热源也需予以考虑，因为它们的自身温度将对总 体温升和最大充电电流有所影响。 www.sola-ic.com 2 / 12 SLM6150 1A 线性锂离子电池充电器 Sola IC ____________________________________________________ 引脚功能表 图 4. SLM6150 引脚封装图 引脚 名称 说明 1 TEMP 电池温度检测输入端 2 PROG 恒流充电池设置和充电电流监测端 3 GND 4 Vcc 输入电压正输入端 5 BAT 电池连接端 6 STDBY 7 CHRG 8 CE 电源地 电池充电完成指示端 漏极开路输出的充电状态 芯片使能输入端 ______________________________________________________ 引脚说明 TEMP( TEMP(引脚 1) 1)：电池温度检测输入端。将 TEMP 管脚接到电池的 NTC 传感器的输出端。如果 TEMP 管 脚的电压小于输入电压的 45%或者大于输入电压的 80%，意味着电池温度过低或过高，则充电被暂停。如 果 TEMP 直接接 GND，电池温度检测功能取消，其他充电功能正常。 PROG( PROG(引脚 2) 2)：恒流充电电流设置和充电电流监测端。从 PROG 管脚连接一个外部电阻到地端可以对 充电电流进行编程。在预充电阶段，此管脚的电压被限制在 0.1V；在恒流充电阶段，此管脚的电压被固定 在 1V。在充电状态的所有模式，测量该管脚的电压都可以根据下面的公式来估算充电电流： IBAT= VPROG/RPROG*1330 GND( GND(引脚 3)：电源地。 www.sola-ic.com 3 / 12 SLM6150 1A 线性锂离子电池充电器 Sola IC Vcc( Vcc(引脚 4) 4)：输入电压正输入端。此管脚电压为内部电路的工作电源。当 Vcc 与 BAT 管脚的电压差小于 30mV 时，SLM6150 将进入低功耗的停机模式，此时 BAT 管脚的电流将小于 2uA。 BAT( BAT(引脚 5) 5)：电池连接端。将电池的正端连接到此管脚。在芯片被禁止工作或者睡眠模式时，BAT 管脚 的漏电流小于 2uA。BAT 管脚向电池提供充电电流和 4.2V 的限制电压。 STDBY( STDBY(引脚 6) 6)：电池充电完成指示端。当电池充电完成时，STDBY 被内部开关拉至低电平，表示充电 完成。除此之外，该管脚处于高阻态。 CHRG CHRG（引脚 7）：漏极开路输出的充电状态指示端。当充电器向电池充电时，该管脚被内部开关拉至 低电平，表示充电正在进行；否则该管脚处于高阻态。 CE( CE(引脚 8) 8)：芯片使能输入端。输入高电平将使芯片处于正常工作状态；输入低电平将使芯片处于被禁止 充电状态。CE 管脚可以被 TTL 电平或者 CMOS 电平驱动。 __________ ________ 直流电特性 _________________________________ ___________________________________________ __________________ (凡标注·表示该指标适合整个工作温度范围，如无特别说明，VCC = 5V ±5%，TA = 25℃) 符号 参数 Vcc 输入电源电压 输入电源电流 Icc 条件 • 最大 最小值 典型值 4.0 5 8.0 V 值 单位 充电模式 • 150 500 uA 待机模式（充电终止） • 55 100 uA 停 机 模 式 （ RPROG 未 连 接 ， • 55 100 uA Vcc
