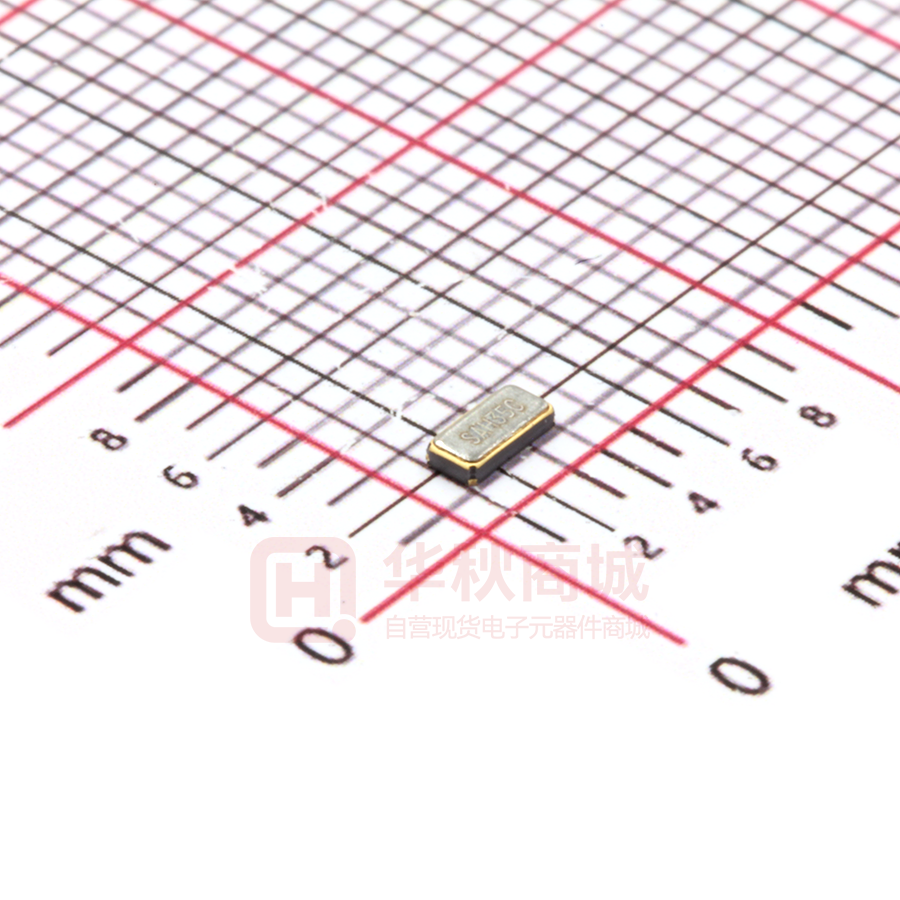

7LC32768F07UC

CRYSTAL RESONANCER SERIES 7LC, SMD 3.2*1.5MM TUNING FORK WATCH CRYSTAL 深圳市晶科鑫实业有限公司 样品承认书 客户代码： 物料名称： 贴片晶振 规格型号： SMD3215 32.768KHZ P N/ SJK： 7LC32768F07UC 环保属性： ■RoHS 版 A1 次： 湿敏等级： ■REACH 制定 ■HF -40~85℃ □PAHS □其它 2017-5-10 初版 一级 承 供 7PF ±20PPM 应 商 承 审 核 认 签 认 章 （ 核 准 工 程 师 ）公 司 承 认 审 核 批 准 贺丹斌 SJK 支持 盖章签署 FAE_EMAIL 日 日 期 期 批示： □接受 □有条件接受 备注: http://www.q-crystal.com 电话：0755-88352810-837 传真：0755-88353718 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Page 1 of 6 CRYSTAL RESONANCER SERIES 7LC, SMD 3.2*1.5MM TUNING FORK WATCH CRYSTAL 1. FEATURE/产品特征 Wide Frequency range Small size Tape & Reel 2. APPLICATIONS/产品应用 Microprocessor Systems Consumer Electronics 3. ELECTRICAL SPECIFICATIONS /产品技术指标 Frequency/中心频率 32.768KHz Frequency Tolerance/频率稳定度(at 25°C) ±20ppm Load Capacitance(C L ) / 负载电容 7PF ESR/等效电阻 70 KΩ Max Turnover Temperature/ 转换温度 25 ± 3°C Frequency stability vs Temperature Range 温度频率稳定度 -40 °C to + 85 °C Frequency Temperature Curve/频率温度曲线 -0.04ppm/°C² MAX Storage Temperature Range/储存温度 -55 °C to +125 °C Operating Temperature Range/工作温度 -40 °C to +85 °C Shunt Capacitance (C0) /静电容 0.9pF Typ Dynamic Capacitance (C1)/动态电容 2.6fF Typ Driver Level (Typical) /激励功率 1 µW Max Insulation Resistance/绝缘电阻 500MΩ MIN at DC100V±15V Aging @25°C 1st year (Max) /年老化 ±3ppm/year max REMARK: SPECIFICATIONS SUBJECT TO CHANGE WITHOUT PRIOR NOTICE. PLEASE CONFIRM WITH OUR SALES ENGINEER. http://www.q-crystal.com 电话：0755-88352810-837 传真：0755-88353718 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Page 2 of 6 CRYSTAL RESONANCER SERIES 7LC, SMD 3.2*1.5MM TUNING FORK WATCH CRYSTAL 4. DIMENSION /产品规格尺寸(Units: mm) 5. MARKING/丝印 6. REFLOW CONDITION / 回流焊 7. FREQUENCY VS TEMPERATURE CURVE /频率温度特性 http://www.q-crystal.com 电话：0755-88352810-837 传真：0755-88353718 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Page 3 of 6 CRYSTAL RESONANCER SERIES 7LC, SMD 3.2*1.5MM TUNING FORK WATCH CRYSTAL 8. RELIABILITY TEST SPECIFICATION /可靠性试验 序号 试验项目 试验条件 标准要求 1 跌落 从 75cm 位置高度,自由跌落在木板上,连续 3 次 试验前后,频率变化不超 过±5ppm，电阻变化不 超过±15% 2 振动 振动频率：10~55Hz 全振幅：1.5mm 时间：每个方位三面(X、Y、Z）各振动 2 小时 试验前后,频率变化不超 过±5ppm,电阻变化不超 过±15% 晶体放入试验箱中，高低温循环25次 低温为-40±3℃保持30分钟,高温85±2℃保持保持 30分钟，高、低温每3分钟变换一次 3 冷热冲击 4 气密性 试验前后,频率变化不超 过±5ppm,电阻变化不超 过±15% 漏 率 标 准 ： ≤ 1 × 10氦气气压标准：5±0.5Kg/cm2，氦气加压时间：120 分钟 9Pa.m3/s 波峰温度：260ºC±10ºC 时间：15±5 秒 5 耐焊接热 6 沾锡试验 试验前后,频率变化不超 过±5ppm,电阻变化不超 过±15% 引脚沾锡后覆盖面积达 温度：260ºC10ºC 浸泡时间：3±1 秒 90%以上 http://www.q-crystal.com 电话：0755-88352810-837 传真：0755-88353718 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Page 4 of 6 CRYSTAL RESONANCER SERIES 7LC, SMD 3.2*1.5MM TUNING FORK WATCH CRYSTAL 1.试验前后,频率变化不 超过±5ppm,电阻变化不 超过±15% 2.制品表面不可生锈 7 高温高湿 温度：60ºC±2ºC 湿度：90%~95% 保持时间：240 个小时 8 高温试验 高温温度：85ºC±2ºC 时间：240 个小时 9 低温试验 高温温度：-40ºC±2ºC 时间：240 个小时 10 盐雾 盐雾浓度：5% 温度：25℃ 时间：36 小时 制品表面不可生锈 11 寿命测试 電壓 5V 温度：25℃ 试验前后,频率变化不超 过±5ppm,电阻15% 试验前后,频率变化不超 过±5ppm,电阻变化不超 过±15% 试验前后,频率变化不超 过±5ppm,电阻变化不超 过±15% 时间：1000 小时 备注1： 备注*：关于该款晶振在使用时可能会经过 2 次回流焊工艺，如果焊接为无铅焊 260℃MAX,需要对焊接工艺进 行仔细确认。 正常情况下，我司该款晶振在焊接时 2 次无铅焊 260℃MAX 是可以承受的；国标规定该款晶振能承受 3 次焊 接高温，超过三次属于破坏性试验；该款晶振我司出厂已做过一次回流焊 260℃MAX，所以客户端使用再过 2 次 260℃MAX 焊接，属于品质要求上限。 在实际焊接时，各厂家工艺设定，温区控制，设备等不同，在焊接次数极限条件下，可能会出现不一样的结 果，故需要对具体操作工艺进行确定和固定。 其次，如果属于焊接高温对产品产生了影响，通常会出现如下情况： 高温造成晶振指标变差，频率变高，阻抗增大，通常 RTC 在正常工作，但是频率输出变高，超出设计要求， 体现在时间上是时钟变快。 http://www.q-crystal.com 电话：0755-88352810-837 传真：0755-88353718 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Page 5 of 6
