RoHS
Compliant
规
格
承
认 书
File No.: Q/FRK 0.GS.C.C42Z-C01

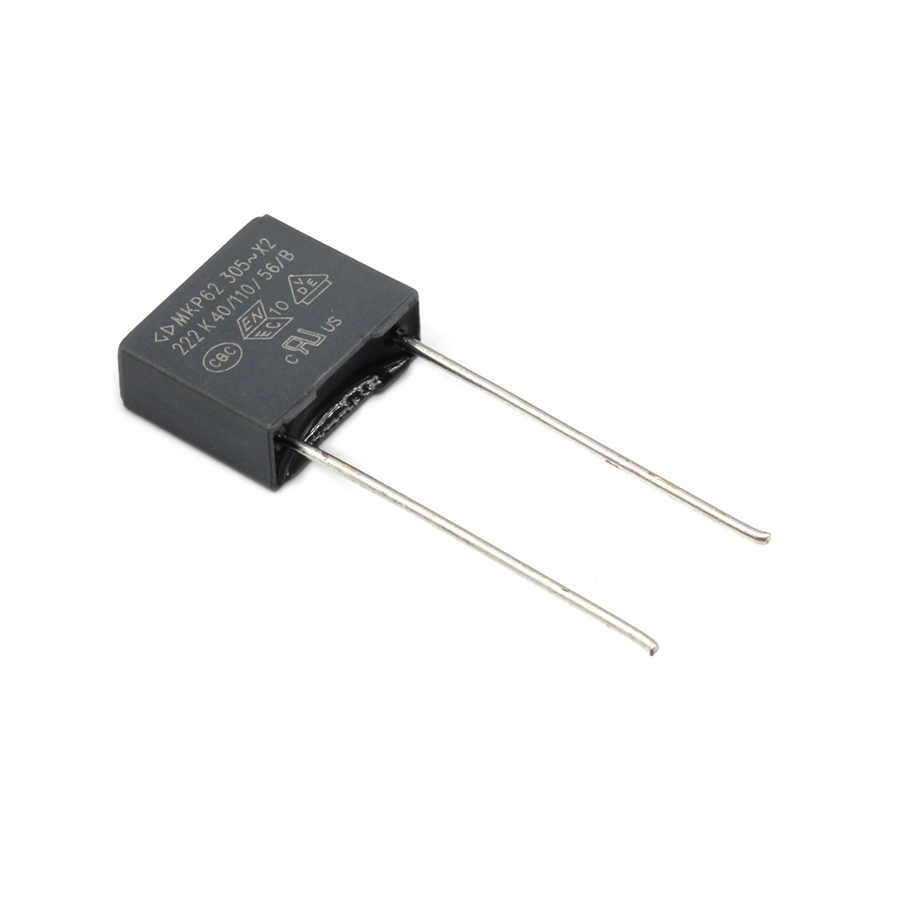

产 品 名 称
塑料外壳金属化聚丙烯膜抗干扰电容器 (X2 类, THB 防潮小型化系列)
产 品 型 号
MKP62
产 品 编 码
C42(Z)
客 户 名 称
客 户 编 码
日
期
2020-6
厦门法拉电子股份有限公司
拟制
审核
承认厂商
批准
厦门法拉电子股份有限公司
地址: 中国厦门市海沧区新园路 99 号
营销中心
TEL: 0086-592-6208620 6208505 6208586
FAX: 0086-592-6208777
Mail: Vitawang@faratronic.com.cn
Donny@faratronic.com.cn
James@faratronic.com.cn
Http: www.faratronic.com.cn
* 此规格书归厦门法拉电子股份有限公司所有,未经许可,不得复制及用于其它商业用途。
Page 1 of 9
MKP62 防潮小型化系列
版本更新记录
现有版本
日期
编写者
更改说明
Page 2 of 9
MKP62 防潮小型化系列
金属化聚丙烯膜抗干扰电容器(X2 类,THB 防潮小型化系列)
■ 外形图
W±0.4, H±0.4, T±0.4
W±0.4, H±0.4, T±0.4
圆弧底
方底
■ 特点
● 在严苛的环境下(如高温高湿)长期应用容量稳定性优异
● 自愈性能优异,能承受浪涌电压冲击
● 优异的阻燃性能
■ 应用
● 电源串联连接用
● 阻容降压应用
● 例如:电表,LED 供电模块及其他苛刻应用环境。
■ 技术要求
引用标准
电容器类别
GB/T 6346.14 (IEC60384-14)
CQC03001002875; ENEC-VDE:40000358;
UL-CUL: E186600, CCN: FOWX2/8
X2 类
气候类别/阻燃等级
40/110/56/B
工作温度范围
-40℃ ~ +110℃
额定电压(UR)
305Vac/275Vac, 50/60Hz
电容量范围
0.15F ~ 8.2F
电容量偏差
10(K) ,
安全认证
耐电压
绝缘电阻
损耗角正切
20(M)
引线之间
4.3UR(dc), 2s
极壳之间
2 120Vac, 1min
R≥15 000M , CN≤0.33F
(20℃, 100V, 1min)
RCN≥5 000s,
CN>0.33F
CN≤1.0F
≤1010-4(1kHz,20℃)
≤2010-4(10kHz,20℃)
CN>1.0F
≤2010-4(1kHz,20℃)
≤4010-4(10kHz,20℃)
温度: 85C2C; 湿度: 85%RH2% RH
施加电压: 240Vac, 50Hz; 持续时间: 1 000h
耐湿负荷测试
电容量变化 (C/C): 10%
损耗角正切变化 (tan ): 0.5% (1kHz)
绝缘电阻变化: 额定值的50%
注:1.推荐用于电网额定电压不超过 250VAC 场合;
2.如果需要用到承载一定纹波电流场合,建议选用 C6A 等专用的滤波电容器。如有疑问,请与我司
技术工程师联系。
Page 3 of 9
MKP62 防潮小型化系列
■ 产品编码说明
15 位产品代码如下:
1
2
3
C
4
2
4
5
6
7
8
9
1 0 11 1 2 1 3 1 4 1 5
Z
第 1~3 位
型号代码
C42=MKP62
第 4~5 位
交流额定电压
Q2=305V
第 6~8 位
P2=275V
标称容量
举例:474=47×104 pF=0.47uF
第9位
容量偏差
K=±10% M=±20%
第 10 位
引线脚距 P
6=15.0mm 9=22.5mm B=27.5mm
第 11 位
内部特征码
第 12~15 位 引线加工和包装代码
表 1 引线加工和包装代码
第 12 位
代码
说明
A
弹带包装
C
直脚
第 13 位
第 14 位
代码
说明
代
码
6
F=15.0mm
0
代码
00
说明
表示直脚
说明
第 15 位
5
P3=25.4mm;H=18.5mm (对于 P =10/15mm)
0
引线长度偏差±0.5mm 或标准长度
标准的引线长度(18mm~26mm)
引线长度偏差±0.3mm
2
45
35
32
说明
代码
引线长度 4.5mm
引线长度 3.5mm
引线长度 3.2mm
注:长脚易变形,推荐短脚
Page 4 of 9
MKP62 防潮小型化系列
■ 外形尺寸(mm)
305Vac/275Vac #
305Vac/275Vac #
CN
(F)
W
±0.4
H
±0.4
T
±0.4
P
±0.4
d
产品代码
CN
(F)
W
±0.4
H
±0.4
T
±0.4
P
±0.4
d
产品代码
0.15
17.5
13.5
6.0
15.0
0.6
C42Q2154-6Z***
1.0
32.0
20.0
11.0
27.5
0.8
C42Q2105-BZ***
0.22
17.5
13.5
7.5
15.0
0.6
C42Q2224-6Z***
1.2
32.0
22.0
11.0
27.5
0.8
C42Q2125-BZ***
0.33M 17.5
14.5
8.5
15.0
0.6
C42Q2334M6Z***
1.5
32.0
22.0
12.0
27.5
0.8
C42Q2155-BZ***
0.33K 17.5
15.0
9.0
15.0
0.6
C42Q2334K6Z***
1.8
32.0
25.0
13.0
27.5
0.8
C42Q2185-BZ***
0.39
17.5
16.0
10.0
15.0
0.6
C42Q2394-6Z***
2.2
32.0
26.0
14.0
27.5
0.8
C42Q2225-BZ***
0.47
17.5
16.5
11.0
15.0
0.8
C42Q2474-6Z***
★2.7
32.0
27.0
16.0
27.5
0.8
C42Q2275-BZ***
0.56
17.5
19.0
11.0
15.0
0.8
C42Q2564-6Z***
3.3
32.0
30.0
16.0
27.5
0.8
C42Q2335-BZ***
0.68
17.5
22.0
11.0
15.0
0.8
C42Q2684-6Z***
★3.9
32.0
33.0
18.0
27.5
0.8
C42Q2395-BZ***
0.33
26.5
16.0
7.0
22.5
0.6
C42Q2334-9Z***
★4.7
32.0
34.0
20.0
27.5
0.8
C42Q2475-BZ***
0.39
26.5
16.0
7.0
22.5
0.6
C42Q2394-9Z***
★5.6
32.0
37.0
22.0
27.5
0.8
C42Q2565-BZ***
0.47
26.5
17.0
7.5
22.5
0.8
C42Q2474-9Z***
★6.8
32.0
38.0
24.0
27.5
0.8
C42Q2685-BZ***
0.56
26.5
17.0
8.5
22.5
0.8
C42Q2564-9Z***
★8.2M 32.0
38.0
24.0
27.5
0.8
C42Q2825MBZ***
0.68
26.5
18.5
9.0
22.5
0.8
C42Q2684-9Z***
0.82
26.5
18.5
10.0
22.5
0.8
C42Q2824-9Z***
1.0
26.5
20.0
11.0
22.5
0.8
C42Q2105-9Z***
1.2
26.5
22.0
12.0
22.5
0.8
C42Q2125-9Z***
1.5
26.5
22.0
13.0
22.5
0.8
C42Q2155-9Z***
1.8
26.5
24.5
14.5
22.5
0.8
C42Q2185-9Z***
2.2
26.5
24.5
15.5
22.5
0.8
C42Q2225-9Z***
备注: 1.“-”表示容量偏差。K=±10%, M=±20%
2.“****”表示引线形状和包装代码(见表 1)
3. “#”当额定电压为 275Vac 时,第 4~5 位是 P2。
4. 380Vac 电源场合建议使用 MKP65。详细请与技术人员联系。
5.
“★”表示外壳为圆弧底。
Page 5 of 9
MKP62 防潮小型化系列
■ 测试方法及性能
序号
1
项目
试验方法
(IEC 60384-14)
性能
4.5 可焊性
镀锡良好
焊料温度:245℃5℃
浸渍时间:2.0s0.5s
2
4.3 引出端强度
(直脚)
外观无可见损伤
拉力:0.50<d≤0.80,10N
0.80<d≤1.25,20N
弯曲试验 Ub:
弯力:0.50<d≤0.80,5N
0.80<d≤1.25,10N
每个方向上连续进行二次弯曲
3
4.4 耐焊接热
外观无可见损伤,标识清晰
电容量变化│C│/C≤5
焊料温度:260℃5℃
浸渍时间:10s1s
4.20 标志耐溶剂
标志应保持清晰
使用的溶剂:工业异丙醇
溶剂温度:23℃±5℃
浸渍时间:5min0.5min
条件:带摩擦
摩擦材料:脱脂棉
恢复时间:不采用
4.2 初始测量
电容量、损耗角正切
4.6 温度快速变化
外观无可见损伤
4.7 振动(直脚)
外观无可见损伤
振幅 0.75mm 或加速度 100m/s2(取严
酷度较小者),频率 10Hz~500Hz 三
个方向,每个方向 2h,共 6h
4.8 碰撞(直脚)
外观无可见损伤
4000 次,加速度 400m/s2,
脉冲持续时间:6ms
4
5
TA=-40℃,TB=+110℃ 5 次循环,
持续时间:t=30min
外观无可见损伤
电容量变化│C│/C≤5
最后测量
初始测量
干热
+110℃, 16h
循环湿热
试验 Db,严酷度 b,第一次循环
寒冷
6
4.11
气候
顺序
-40℃, 2h
循环湿热
最后测量
试验 Db,严酷度 b,其余循环
外观无可见损伤,标志清晰,
电容量变化:
C/C≤初始测量值的5,
损耗角正切增加:
CR≤1F: ≤0.008 (10kHz)
CR>1F: ≤0.005 (1kHz)
耐电压:无永久性击穿或飞弧
绝缘电阻 IR:≥额定值的 50
Page 6 of 9
MKP62 防潮小型化系列
序号
7
8
项目
试验方法
(IEC 60384-14)
性能
4.12 稳态湿热
外观无可见损伤,标志清晰,
电容量变化:
C/C≤初始测量值的5,
损耗角正切增加:
CR≤1F:≤0.008 (10kHz)
CR>1F:≤0.005 (1kHz)
耐电压:无永久性击穿或飞弧
绝缘电阻 IR:≥额定值的 50
4.14 耐久性
外观无可见损伤,标志清晰
电容量变化│C│/C≤10
tg的增加:
CR≤1F:≤0.008 (10kHz)
CR>1F:≤0.005 (1kHz)
耐电压:无永久性击穿或飞弧
绝缘电阻 IR:≥额定值的 50
温度:40℃2℃
湿度:933RH
持续时间:56 天
+110℃,1.25UR,1000h
期间,每隔一小时将电压升高到
1000Vrms,持续时间 0.1s
次数:10 000 次
充电持续时间:0.5s
放电持续时间:0.5s
9
4.15 充电和放电
电容量变化│C│/C:≤10
tg的增加:
CR≤1F:≤0.008 (10kHz)
CR>1F:≤0.005 (1kHz)
绝缘电阻 IR:≥额定值的 50
充电电压: 2 UR Vd.c.
充电电阻:220/CR()或电流1A
(取电流较小者)
放电电阻:
2UR
() dU/dt: 100V/s
dU
CR
dt
CR 为标称电容量(F)
R
10
4.17 阻燃性试验
离开火焰后,任一电容器继续燃
烧的时间不超过 10s,且电容器燃
烧的滴落物不应引燃在其下铺设
的棉纸
针焰试验,耐燃性类别 B,在火焰
上暴露一次
电容器体积:250V(mm3)500,
在火焰上暴露时间为 20s
电容器体积:500V(mm3)1 750,
在火焰上暴露时间为 30s
电容器体积:V(mm3)1 750,
在火焰上暴露时间为 60s
Page 7 of 9
MKP62 防潮小型化系列
■ 品质保证(产品出厂检查)试验
检 查 水 平 (GB/T 2828.1, ISO2859-1)
检 查 项 目(每批)
IL
AQL
II
1.5
II
0.25
S-3
2.5
外观检查
外形尺寸
电容量
损耗角正切
耐电压
绝缘电阻
可焊性
■ 印章(例)
符号说明:
符号
MKP62
305~
X2
474K
说明
符号
说明
商标
ENEC-VDE 认证标志
型号
CQC 认证标志
额定电压
UL 及 CUL 认证标志
抗干扰类别
40/110/56/B
气候类别及阻燃等级
标称电容量及偏差
■ 塑料外壳电容器径向编带说明
▲ 外形图
Fig.2 引出线间距 P=10.0、15.0mm
Fig.1 引出线间距 P=5.0、7.5mm
Page 8 of 9
MKP62 防潮小型化系列
▲ 编带尺寸表
技术指标名称
编带类型
(mm)
代
号
—
Part number AmmoDigit12-15
pack
P3
电容器间距
P0
送带孔距
尺
寸
P=5.0
P=7.5
P=10.0
P=15.0
误差
图1
Fig 1
图1
Fig 1
图2
Fig2
图2
Fig 2
——
A201
A301
A405
A605
12.7
12.7
25.4
25.4
±1.0
12.7
12.7
12.7
12.7
±0.2
引出线位置
P1
3.85
2.6
7.7
5.2
±0.7
电容器本体位置
P2
6.35
6.35
12.7
12.7
引出线间距
F**
5.0
7.5
10.0
15.0
±1.3
+0.6
-0.1
电容器侧面倾斜
△S
0
0
0
0
±2.0
电容器底部至
带孔中心距离
H***
18.5
18.5
18.5
18.5
±0.5
纸带宽度
W
18.0
18.0
18.0
18.0
胶带纸宽度
送带孔位置
胶带纸位置
送带孔直径
编带总厚度
W0
W1
W2
D0
t
6min
9.0
3max
4.0
0.7
10min
9.0
3max
4.0
0.7
10min
9.0
3max
4.0
0.7
10min
9.0
3max
4.0
0.9
+1.0
-0.5
——
±0.5
——
±0.2
±0.2
Note: * P0=15mm 是可行的
**F 可以是其他间距
***H=16.5mm 是可行的
■ 包装箱尺寸(mm) (例)
1. 散装外包装箱尺寸
2. 散装内包装箱尺寸
3. 径向编带包装箱尺寸
Page 9 of 9
