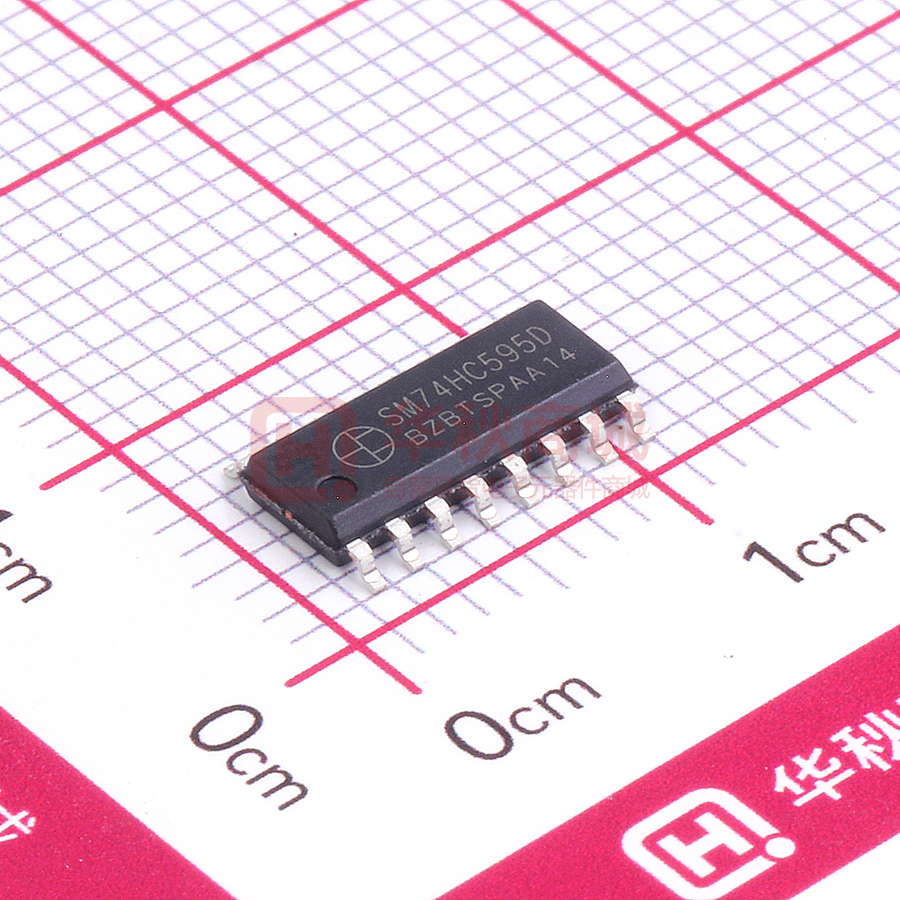

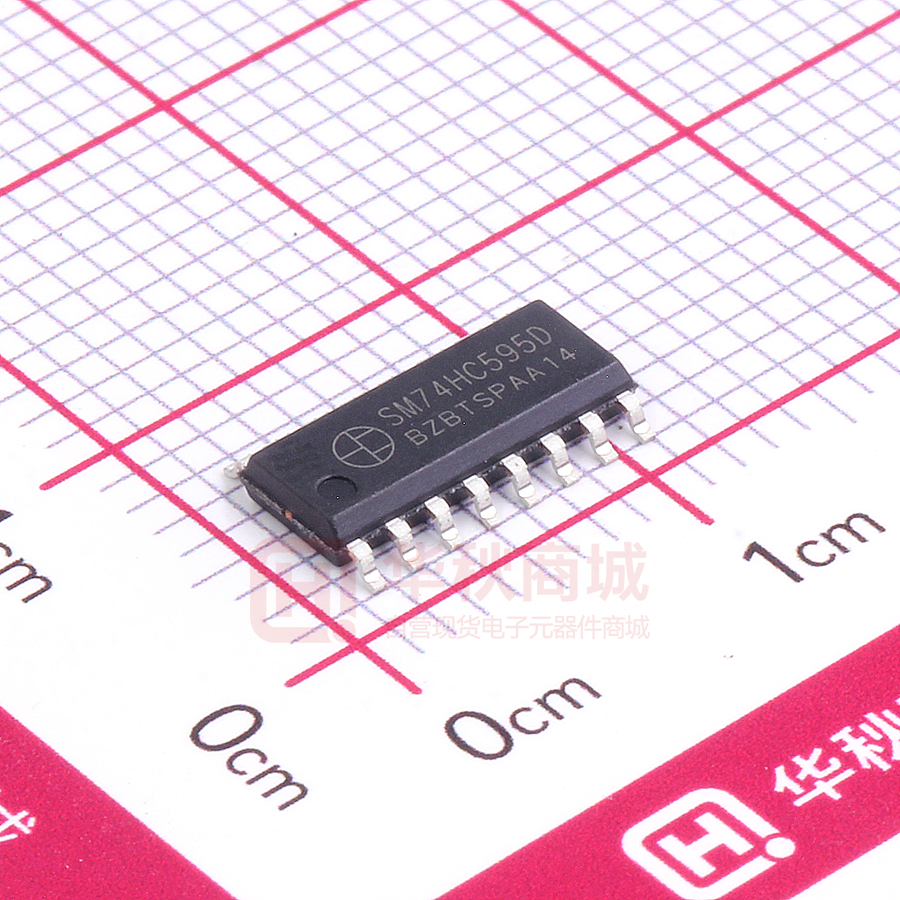

SM74HC595D

www.DataSheet4U.com LED CONTROLLER 地址：深圳市高新技术产业园南区高新南一道国微大厦 5 楼 ADD: Shenzhen High-tech Industrial Park,South Area GaoxinS.Ave.1st ，Guowei Building. 电话 Tel：0755-26991391 传真 Fax：0755-26991336 邮编：518057 网址：www.chinaasic.com 电子邮箱 Email:sunmoon@ssmec.com SM74HC595D 一、简述 SM74HC595D 是一种具有 8 位锁存、8 位串行输入、 8 位串/并行输出、 串—并移位寄 存器和三态输出功能的通用 LED 驱动芯片。具有 8 位移位寄存器和一个存储器，三态输出 功能。 移位寄存器和存储器是分别的时钟。数据在 SCK 的上升沿输入，在 RCK 的上升沿 进入的存储寄存器中去。移位寄存器有一个串行移位输入（SER），和一个串行输出 （Q7’）,和一个异步的低电平复位，存储寄存器有一个并行 8 位的，具备三态的总线输出， ---- 当使能时G（为低电平），存储寄存器的数据输出到总线。它可以与其他公司生产的 74HC595 完全兼容。 二、功能特点： 具有 8 位串行输入； 具有 8 位串行和并行输出； 具有移位寄存器直接清“零”功能； 具有锁存与 3 态输出功能； 能通过 50MHz 移位时钟； 工作电压：2V—6V 三、脚位图 V0903A 第 1 页 共 7 页 www.DataSheet4U.com LED CONTROLLER 四、管脚功能定义 管脚序号 符号 管脚功能 10 -------------- 复位端 11 SCLR SCK 移位寄存器时钟，上升沿移位 12 RCK 锁存寄存器时钟，上升沿存储 13 ---- 14 SER 输出使能端，为低电平使，输出选通；为高电 平时，输出为 3 态 串行数据输入端 15、1--7 Q0----Q7 并行输出端 9 Q7` 串行输出 8 GND 逻辑地 16 VCC 电源端 G 五、功能真值表 RCK V0903A SCK -------------- ---- SCLR G 功能 X X X H Q0---Q7 为 3 态、 X X L L 移位寄存器清“零”，Q7`=0 X ↑ H L 移位寄存器存储，QN=QN-1，QA=SER ↑ X H L 存储移位寄存器的值 第 2 页 共 7 页 LED CONTROLLER www.DataSheet4U.com 六、逻辑框图 七、工作时序图 V0903A 第 3 页 共 7 页 www.DataSheet4U.com LED CONTROLLER 八、直流电气特性 符号 参数 条件 VIH 输入高电平最 低电压 VIL 输入低电平最 高电压 VOH 输出高电平最 小值 VIV=VIH or VIL |IOUT|≤20 uA Q7` VIV=VIH or VIL |IOUT|≤4.0 mA |IOUT|≤5.2 mA VIV=VIH or VIL |IOUT|≤6.0 mA |IOUT|≤8.2 mA VIV=VIH or VIL |IOUT|≤20 uA Q0----Q7 VOL 输出低电平最 大值 Q7` Q0----Q7 IIN IOZ ICC 最大输入电流 最大 3 态输出 漏电流 最大静态电流 2.0V 4.5V 6.0V 2.0 V 4.5V 6.0V 2.0V 4.5V 6.0V 4.5V 6.0V T=250 典型值 1.5 3.15 4.2 0.5 1.35 1.8 1.9 4.4 5.9 3.84 5.34 4.5V 6.0V 3.84 5.34 2.0V 4.5V 6.0V 4.5V 6.0V 0.1 0.1 0.1 0.33 0.33 4.5V 6.0V 0.33 0.33 6.0V 6.0V ±1.0 ±5.0 uA uA 6.0V 80 uA VCC VIV=VIH or VIL |IOUT|≤4.0 mA |IOUT|≤5.2 mA VIV=VIH or VIL |IOUT|≤6.0 mA |IOUT|≤7.8 mA VIN=VCC or GND Vout=VCC or GND 单位 V V V ----- G =VIH Vout=VCC or GND IOUT=0 uA 九、交流电气特性 GND=0，Tr=Tf=6ns, CL=50 PF VCC=4.5V 符号 tPHL/tPLH tPHL/tPLH tPHL tPZH/tPZL tPZH/tPZL tW tW tW tSU tSU th trem fmax V0903A 参数 移位时钟有效沿到 Q7`输出的延迟 存储时钟有效沿到输出的延迟 复位有效沿到 Q7`输出的延迟 3 态允许信号有效沿到输出的时间 3 态禁止信号有效沿到输出的时间 移位时钟宽度 存储时钟宽度 复位时间宽度 存储的数据建立时间 移位的数据建立时间 数据保持时间 复位到移位时钟的时间 最大时钟频率 RCK 或 SCK 最小 — — — — — 10 10 15 16 16 3 10 30 T 温度 +250 典型 15 16 20 21 18 20 20 25 25 25 12 17 52 最大 22 22 40 35 30 — — — — — — — — 单 位 ns MHz 第 4 页 共 7 页 波形图 图1 图2 图4 图5 图5 图1 图2 图4 图3 图2 图3 图4 图 1、2 LED CONTROLLER www.DataSheet4U.com 十、交流特性波形图 V0903A 第 5 页 共 7 页 LED CONTROLLER V0903A www.DataSheet4U.com 第 6 页 共 7 页 LED CONTROLLER www.DataSheet4U.com 十一、封装示意图 V0903A 第 7 页 共 7 页
