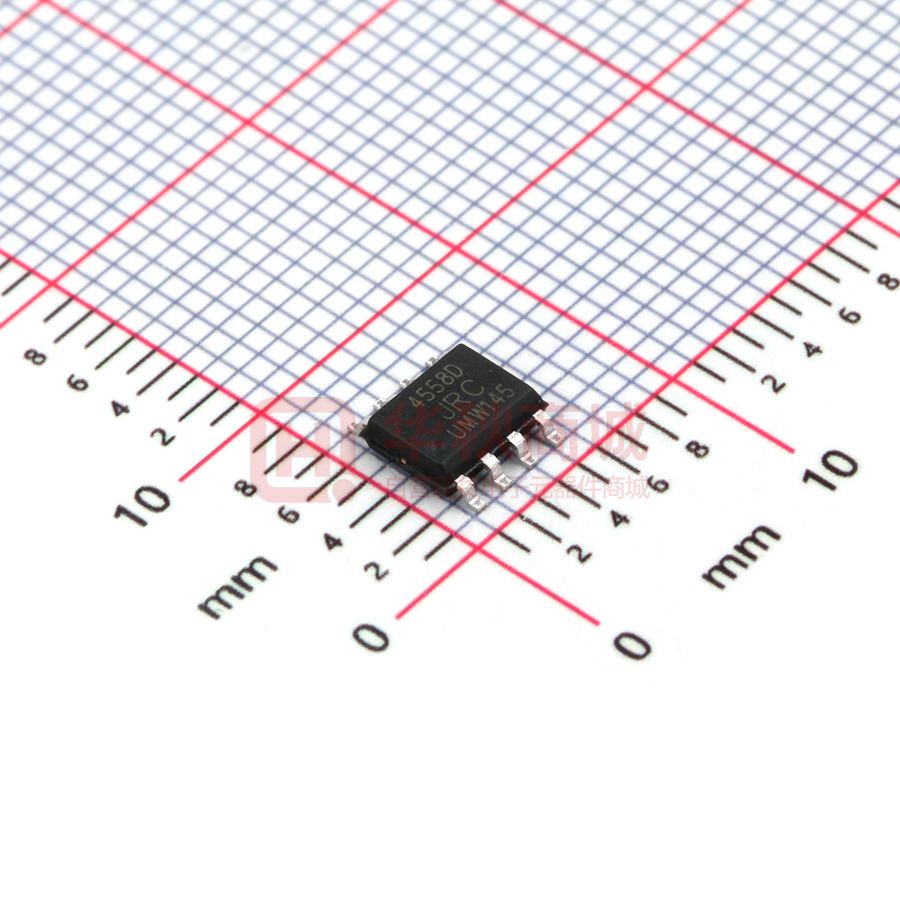

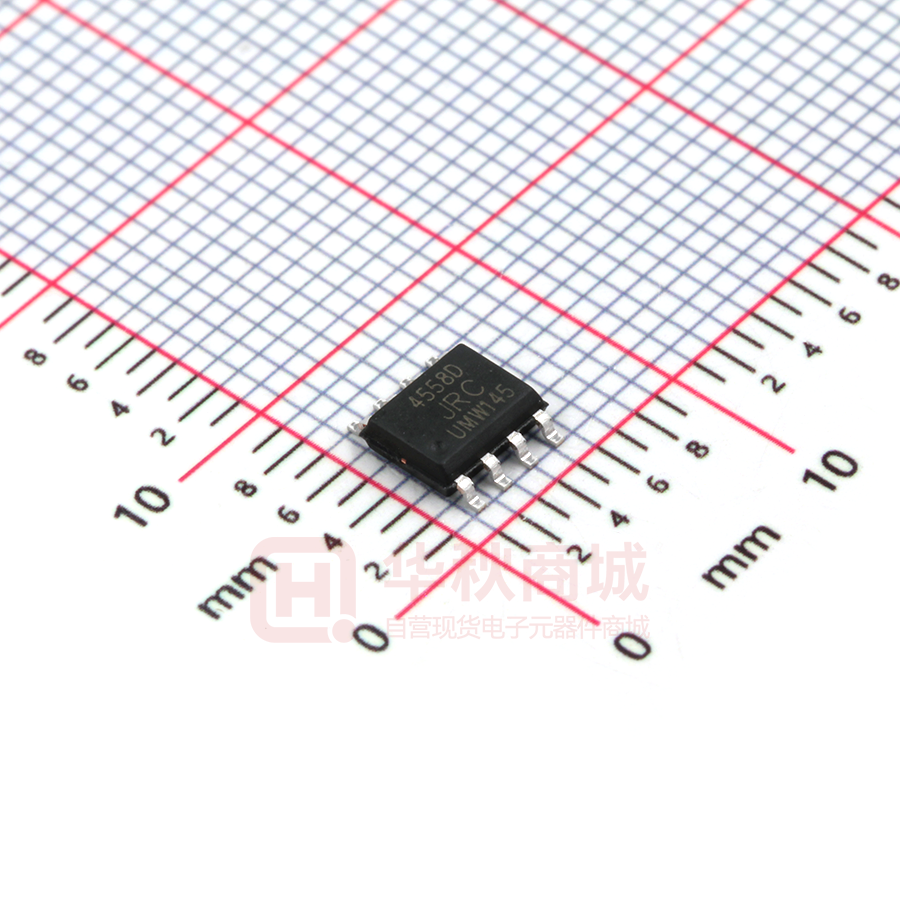

JRC4558D

UMW R UMW 4558 JRC4558 R JRC4558 双运算放大电路 1. 概述与特点 JRC4558 是一块低噪声双运算放大器电路，适用于作有源滤波器、补偿放大器、音 频前置放大器、均衡放大器、以及在电子仪器仪表中用作各种线性放大。 其特点如下： ●内含相位补偿回路； ●噪声低VNI = 2.5uV ； ●速度高频带宽BW = 3MHz； ●封装形式DIP8 /SOP8； 2. 功能框图与引脚说明 2. 1功能框图 2. 2 引脚说明 引 脚 1 符 号 OUT1 2 3 4 www.umw-ic.com 功 能 引 脚 输出1 5 符 号 IN2+ IN1- 反相输入1 6 IN2- IN1+ VEE 同相输入1 7 OUT2 输出2 负电源 8 VCC 正电源 1 功 能 同相输入2 反相输入2 友台半导体有限公司 UMW R UMW JRC4558 R 3. 电特性 3. 1 极限参数 除非另有规定， Tamb= 25℃ 参 数 名 称 符 号 电源电压 差模输入电压 VCC/VEE VID 共模输入电压 VIC 功耗 DIP SOP PD 工作环境温度 Tamb 贮存温度 Tstg 额 定 值 单 ±18 V ±30 V ±15 V 500 mW 360 -20 ~ 70 -55 ~ 125 位 ℃ ℃ 3. 2 电特性 除非另有规定Tamb= 25℃， VCC = +15V ， VEE = -15V www.umw-ic.com 2 友台半导体有限公司 UMW R UMW JRC4558 R 4. 测试线路 左图开关位置如下 VOM: S1=BS2断开S3断开情况下的输出电压 S1=AS2断开S3断开情况下的输出电压 S1=BS2接通S3断开情况下的输出电压 S1=AS2断开S3接通情况下的输出电压 Ios，Iosink:： S1=AS2断开S3接通情况下的输入电流 S1=BS2断开S3接通情况下的输出电流 www.umw-ic.com 3 友台半导体有限公司 UMW R UMW JRC4558 R AVD=20log(Vo/V) BW是Vo=VI时的VI频率(MHz) C1:隔直流电容 C2:高频旁路电容,云母或钛箔电容 5. 特性曲线 www.umw-ic.com 4 友台半导体有限公司 UMW R UMW JRC4558 R 6. 应用线路 www.umw-ic.com 5 友台半导体有限公司 UMW R UMW JRC4558 R 7. 外形尺寸 7. 1 DIP8封装 7. 2 SOP8封装 www.umw-ic.com 6 友台半导体有限公司
